2.气密接头的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸气密接头。
用 8mm 左右的六角扳手从送料器架的下方向上
顶起气密接头。
55403-F9-00
c
注意
千万不要损伤输气管。
3
安装气密接头。
从上向下将气密接头按入安装孔，注意将有标记的
一面为正面。
55404-F9-00
c
注意
· 如果不对准方向安装，尘屑可能进入输气管。
· 向下按压气密接头直至低于送料器架的平面。过一段时间 ,
 气密接头会稍微浮起，必须再次按压。
4
确认动作。
1. 安装送料器
2. 打开 [ 装置 ] 按钮的「送料器」选项卡画面 ,
实施 ON/OFF( 开／关 ) 动作。

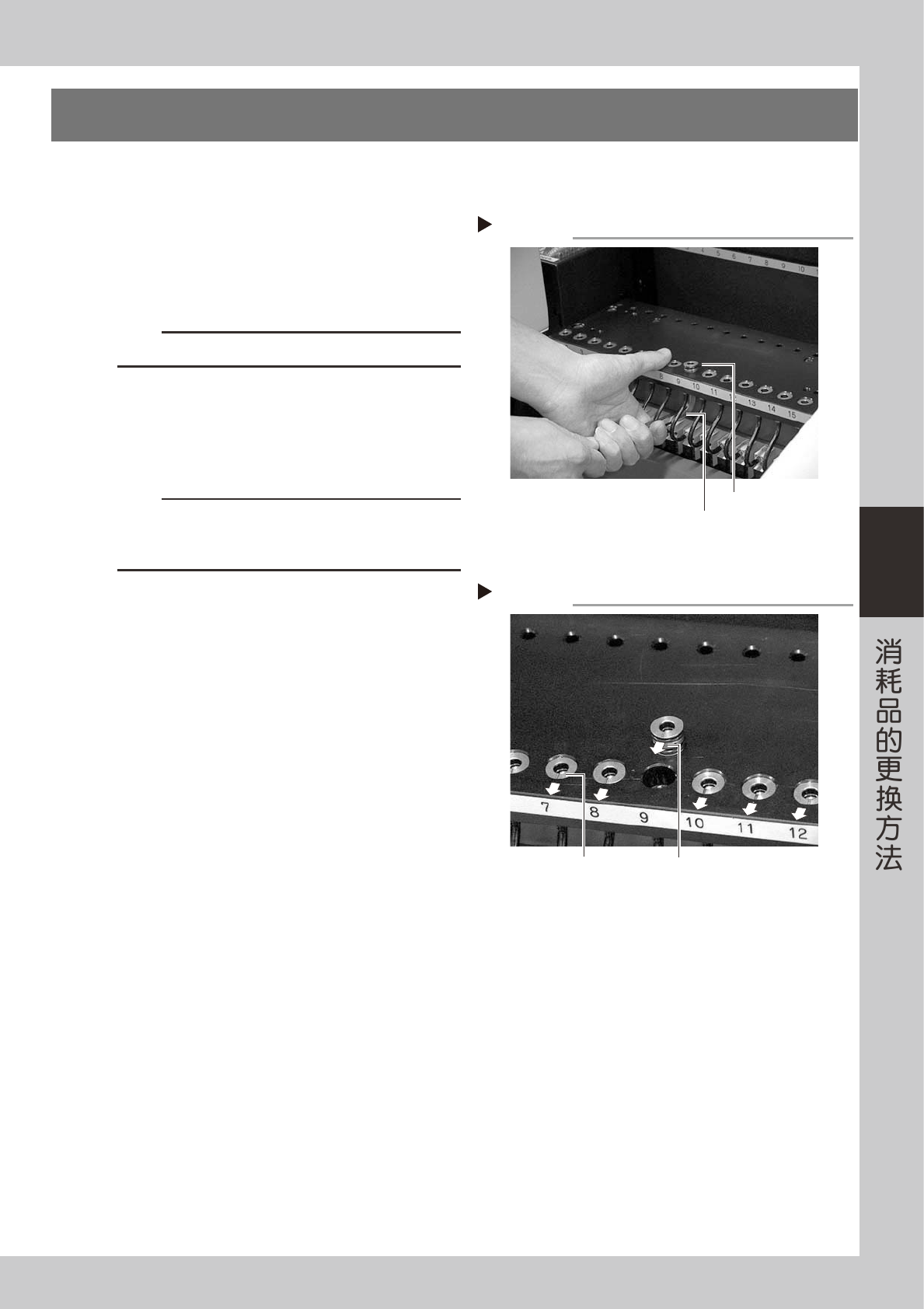

气密接头的拆卸
Step 2
气密接头
六角扳手
气密接头的安装
Step 3
标记的朝向
标记
4-4
4
3.排出器阀的更换
1
切断气源和电源。
退出软件程序，关闭机器电源，再将机器左下面板
内的「供气 / 排气」开关向右旋转，切断供气。
55405-F9-10
2
拆卸贴装头阀门装置部线束的接插件。
拔出连接贴装头阀门装置部与贴装头 I/O 板部的
插头 (CN9、CN11)。
55407-F9-10
c
注意
插头外壳内连接着细线束，注意不要使其断线。拔出插头时
不要用力拉线束，用手指捏住插头外壳后拔出。
3
拔出输气管。
拔出插在各贴装头多槽轴上部快速接头上的
输气管。
55406-F9-10

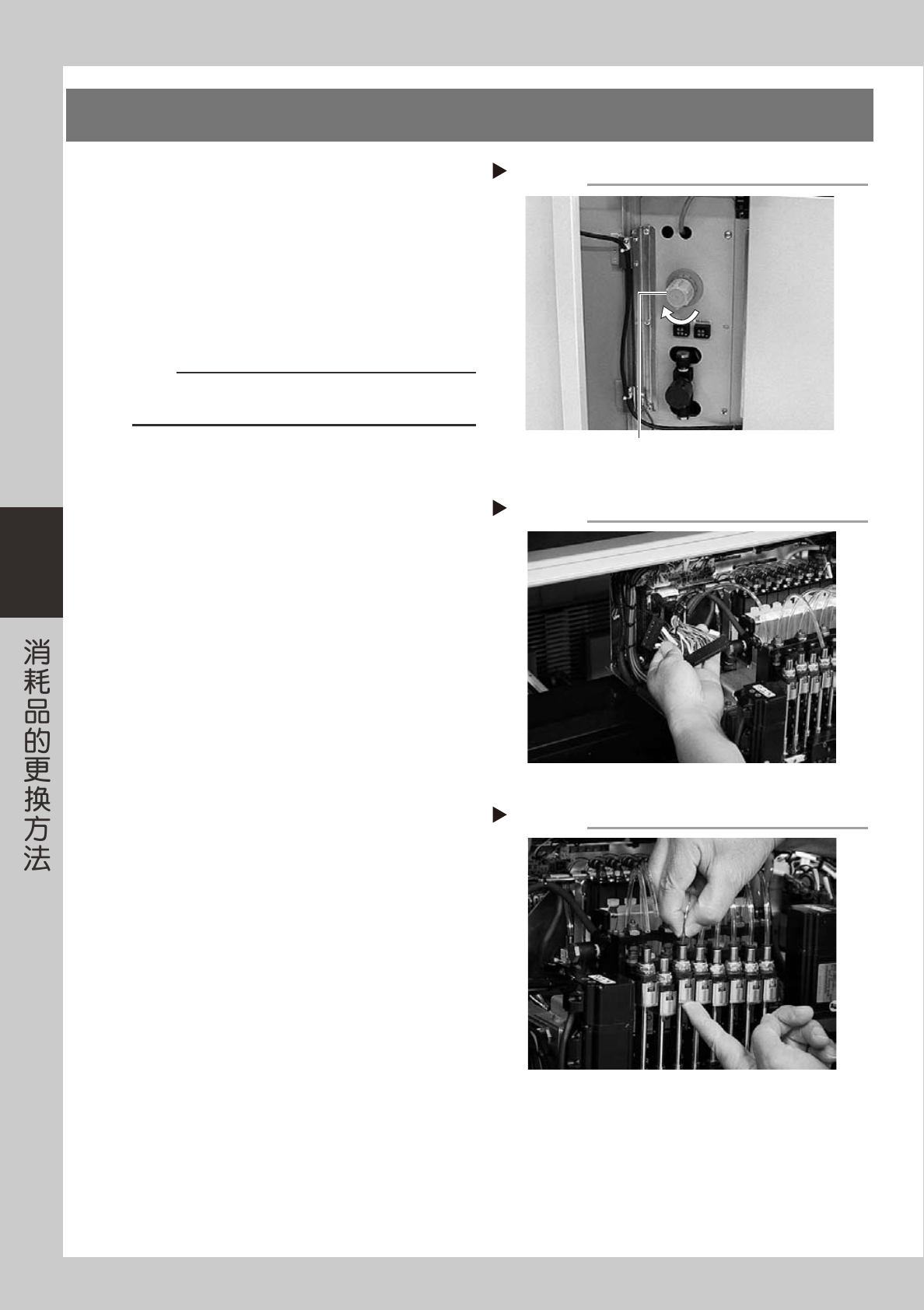

Step 1
切断气源
供气／排气开关
Step 2
拆卸接插件
Step 3
拔出输气管
4-5
4
4
拔出阀门装置的输气管。
拔出贴装头上部右侧的 3 处输气管。
55408-F9-10
5
从贴装头拆卸阀门装置。
1. 用六角扳手 (5) 拆下固定阀门装置基座的 4 根
螺栓 ( 基座左右各有 2 根 )。
2. 用手将阀门装置向上从贴装头部取出。
55409-F9-10

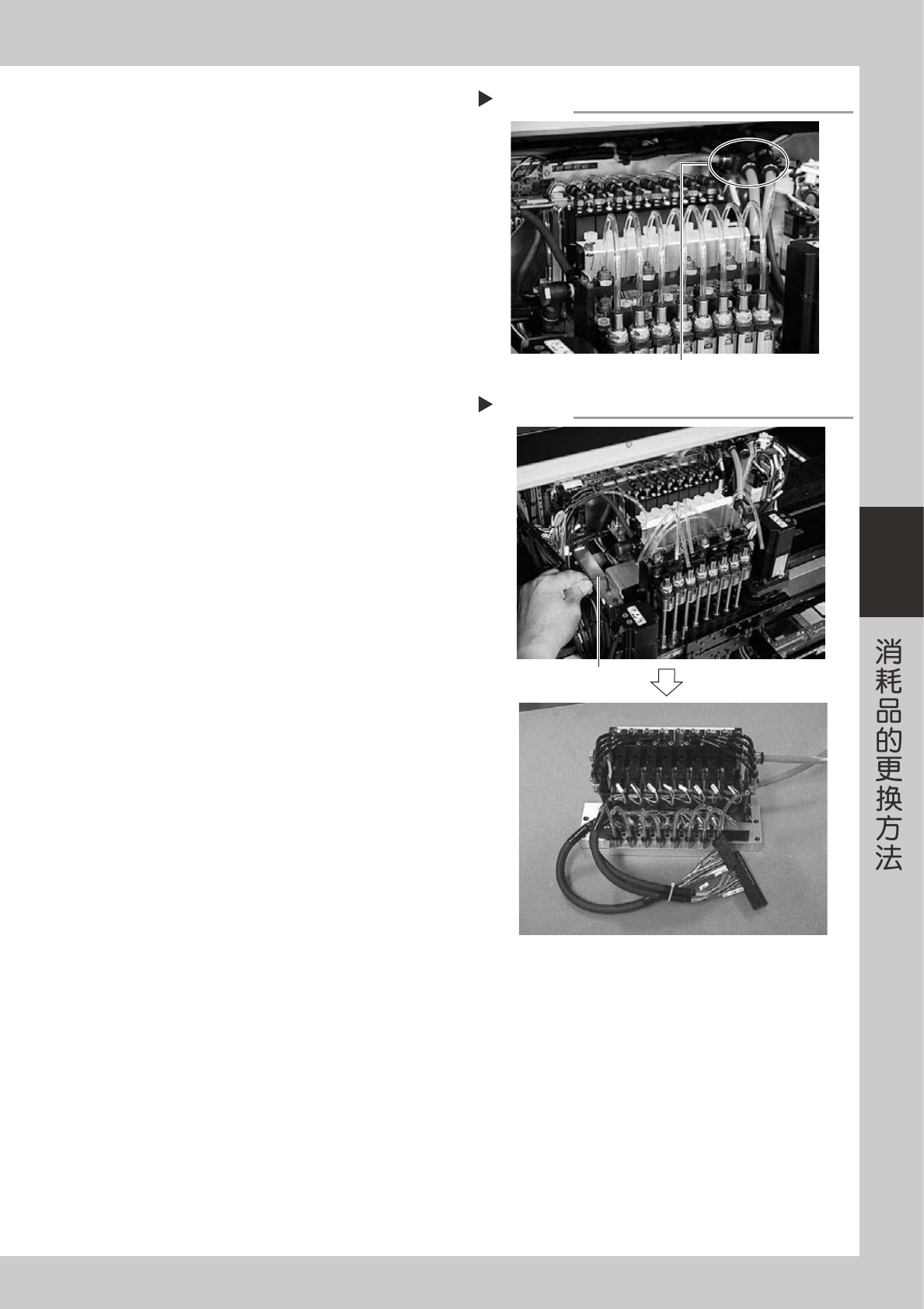

Step 4
拔出输气管
拔出该3处的输气管
Step 5
拆卸阀门装置
用六角扳手拆下螺栓
拆下的阀门装置
