4-4
4
3.排出器阀的更换
1
切断气源和电源。
退出软件程序，关闭机器电源，再将机器左下面板
内的「供气 / 排气」开关向右旋转，切断供气。
55405-F9-10
2
拆卸贴装头阀门装置部线束的接插件。
拔出连接贴装头阀门装置部与贴装头 I/O 板部的
插头 (CN9、CN11)。
55407-F9-10
c
注意
插头外壳内连接着细线束，注意不要使其断线。拔出插头时
不要用力拉线束，用手指捏住插头外壳后拔出。
3
拔出输气管。
拔出插在各贴装头多槽轴上部快速接头上的
输气管。
55406-F9-10
Step 1
切断气源
供气／排气开关
Step 2
拆卸接插件
Step 3
拔出输气管
4-5
4
4
拔出阀门装置的输气管。
拔出贴装头上部右侧的 3 处输气管。
55408-F9-10
5
从贴装头拆卸阀门装置。
1. 用六角扳手 (5) 拆下固定阀门装置基座的 4 根
螺栓 ( 基座左右各有 2 根 )。
2. 用手将阀门装置向上从贴装头部取出。
55409-F9-10
Step 4
拔出输气管
拔出该3处的输气管
Step 5
拆卸阀门装置
用六角扳手拆下螺栓
拆下的阀门装置
4-6
4

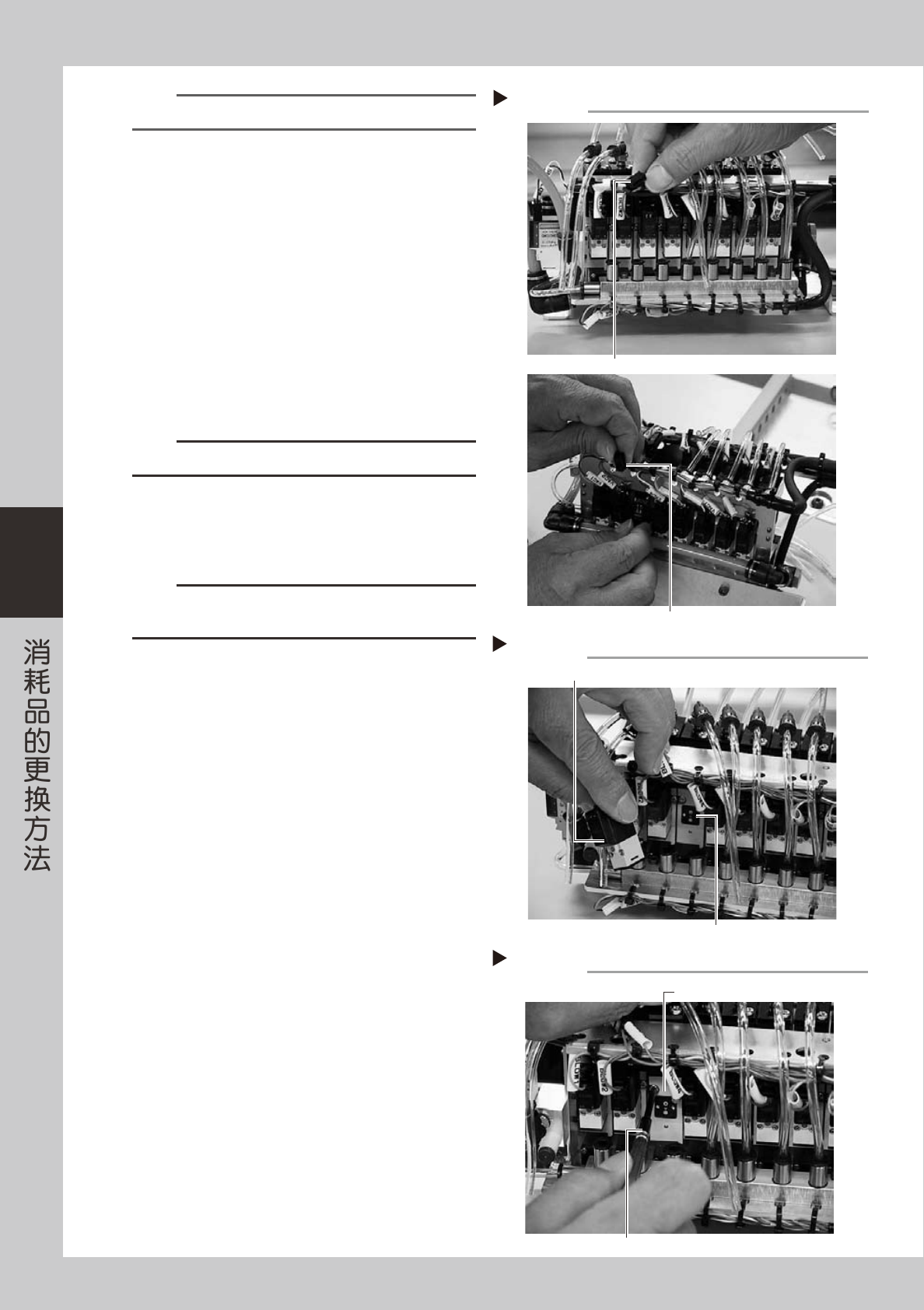

参考
要更换排出器阀之前 , 必须先拆除喷气阀。
6
拆卸排出器控制阀与喷气阀的接插件。
55410-F9-10
7
拆卸喷气阀。
用十字精密螺丝刀旋松喷气阀的 2 根固定螺钉，
卸下喷气阀。喷气阀取出后，可以看见排出器阀
的固定螺钉。
55411-F9-10
8
拆卸排出器阀。
用十字精密螺丝刀旋松排出气阀的 2 根固定螺钉 ,
拆下排出器阀。
55413-F9-10
c
注意
切勿丢失排出器阀里侧的密封垫圈。
9
安装新的排出器阀。
用十字精密螺丝刀拧紧新的排出器阀的 2 根固定
螺钉，固定排出器阀。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹入。
0
按与上述操作方法相反的步骤安装阀门
装置。
按原样连接输气管和接插件。
q
确认动作。
按原样安装阀门装置后 , 先接通气源和机器的电源，
再按第 3 章「3.2.2加油 · 负压状态的确认」的
第 5 步 (Step5) 相同的方法使负压产生，并确认
没有异常的数值出现。
Step 6
拆卸接插件
喷气阀的插头
排出器控制阀的插头
Step 7
拆卸喷气阀
排出器阀固定螺钉
喷气阀
Step 8
拆卸排出器阀
十字精密螺丝刀
排出器阀
