4-6 4 参考 要更换排出器阀之前 , 必须先拆除喷气阀。 6 拆 卸 排 出 器 控 制 阀 与 喷 气 阀 的 接 插 件 。 55 4 1 0- F 9 -1 0 7 拆 卸 喷 气 阀 。 用 十 字 精 密 螺 丝 刀 旋 松 喷 气 阀 的 2 根 固 定 螺 钉 ， 卸 下 喷 气 阀 。 喷 气 阀 取 出 后 ， 可 以 看 见 排 出 器 阀 的 固 定 螺 钉 。 55 4 1 1- F 9 -1 0 8…
4-5
4
4
拔出阀门装置的输气管。
拔出贴装头上部右侧的 3 处输气管。
55408-F9-10
5
从贴装头拆卸阀门装置。
1. 用六角扳手 (5) 拆下固定阀门装置基座的 4 根
螺栓 ( 基座左右各有 2 根 )。
2. 用手将阀门装置向上从贴装头部取出。
55409-F9-10
Step 4
拔出输气管
拔出该3处的输气管
Step 5
拆卸阀门装置
用六角扳手拆下螺栓
拆下的阀门装置
4-6
4
参考
要更换排出器阀之前 , 必须先拆除喷气阀。
6
拆卸排出器控制阀与喷气阀的接插件。
55410-F9-10
7
拆卸喷气阀。
用十字精密螺丝刀旋松喷气阀的 2 根固定螺钉，
卸下喷气阀。喷气阀取出后，可以看见排出器阀
的固定螺钉。
55411-F9-10
8
拆卸排出器阀。
用十字精密螺丝刀旋松排出气阀的 2 根固定螺钉 ,
拆下排出器阀。
55413-F9-10
c
注意
切勿丢失排出器阀里侧的密封垫圈。
9
安装新的排出器阀。
用十字精密螺丝刀拧紧新的排出器阀的 2 根固定
螺钉，固定排出器阀。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹入。
0
按与上述操作方法相反的步骤安装阀门
装置。
按原样连接输气管和接插件。
q
确认动作。
按原样安装阀门装置后 , 先接通气源和机器的电源，
再按第 3 章「3.2.2加油 · 负压状态的确认」的
第 5 步 (Step5) 相同的方法使负压产生，并确认
没有异常的数值出现。
Step 6
拆卸接插件
喷气阀的插头
排出器控制阀的插头
Step 7
拆卸喷气阀
排出器阀固定螺钉
喷气阀
Step 8
拆卸排出器阀
十字精密螺丝刀
排出器阀
4-7
4

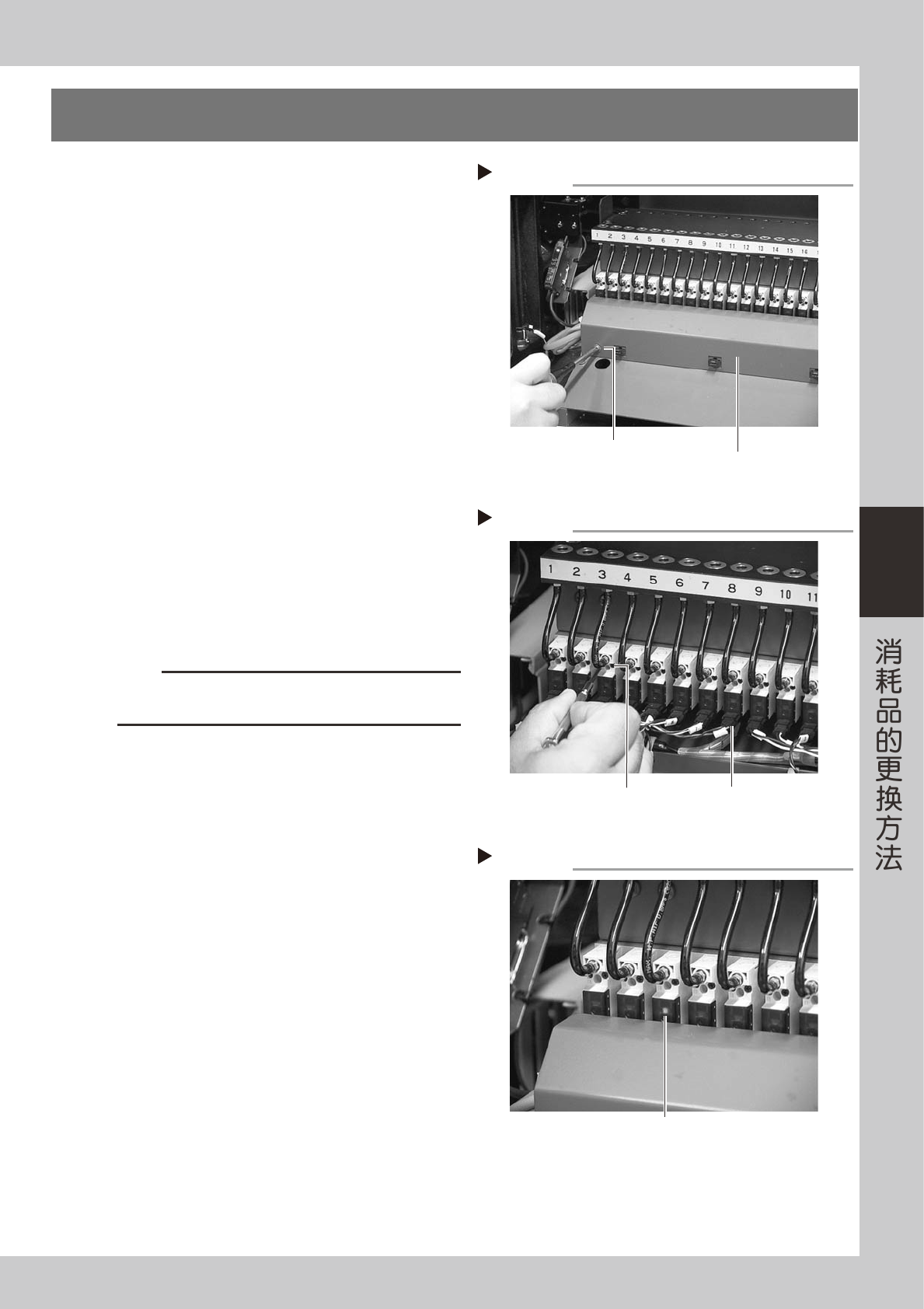

4.送料器阀的更换
1
关闭机器的电源。
退出应用程序 (VGOS)，向左旋转机器的电源开关 ,
关闭电源。
2
切断气源。
将贴片机左下方面板内的「供气／排气」开关向右
旋转，切断气源。
3
拆卸线束外罩。
用十字螺丝刀拆下固定线束外罩的螺钉。
55414-F9-00
4
拆卸送料器阀。
1. 拔出要更换阀的插头。
2. 用精密螺丝刀拆下送料器阀。
55415-F9-00
5
拔出输气管。
切断要更换阀的输气管并取出。
（新输气管与送料器阀配套工具同捆。）
6
安装送料器阀和外罩。
按第 3 和第 4 步 (Step3 和 Step4) 相反的步骤，
安装送料器阀和外罩。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹入。
7
安装输气管。
将新的输气管安装在新送料器阀上。
8
确认送料器阀的动作。
1. 开通气源，启动贴片机。
2. 安装送料器。
3. 按 [ 装置 ] 按钮，打开「送料器」选项卡画面，
实施 ON/OFF( 开／关 ) 动作，确认 LED 指示灯
的亮灯状况和送料器的动作。
55416-F9-00
线束外罩的拆卸
Step 3
线束外罩
拆下两侧该处的螺钉
送料器阀的拆卸
Step 4
阀的插头
拆下该处的2根螺钉
确认送料器阀的动作
Step 8
LED指示灯
