4-8
4

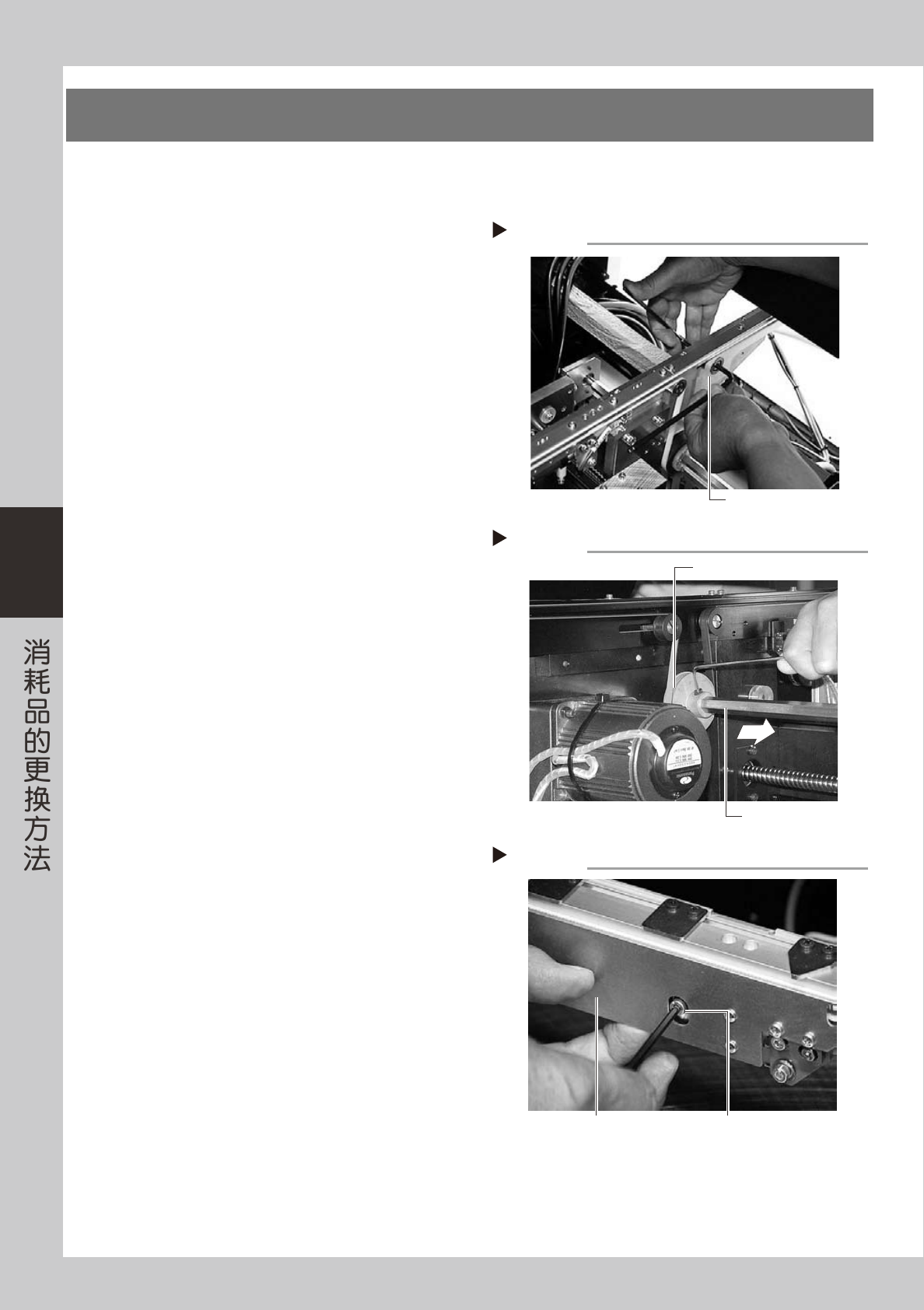

5.基板传送部的清洁和传送带的更换
主机的传送带分为「基板传入部」和「基板贴装、传出部」两部分。
以下为更换「基板贴装、传出部」传送带的步骤，如更换「基板传入部」传送带时，可以省略 Step4、5、8 的操作。
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
放松传送带。
用六角扳手 (4) 拧松传送带的拉紧螺栓并移动螺栓
至长孔最边端（松缓方向）。
55417-F9-10
3
卸下传送带。
用六角扳手 (3) 拆下驱动传送带的传动轮的螺栓后，
将轴拔离传动轮。再从传动轮和轴的间隙中抽出
传送带。
55418-F9-00
4
拆卸基板固定夹 Assy。
单个固定夹
用六角扳手 (3) 取下基板固定夹 Assy 的固定螺
栓（两处），卸下基板固定夹 Assy。
两个固定夹
用六角扳手 (3) 取下基板固定夹 Assy 的固定螺
栓（4 处），卸下基板固定夹 Assy。
55419-F9-10
Step 2
放松传送带张力
拉紧螺栓
将轴拔离传动轮
Step 3
轴
驱动用传动轮
Step 4
拆卸基板固定夹Assy
基板固定夹Assy 基板固定夹Assy的固定螺栓
4-9
4
5

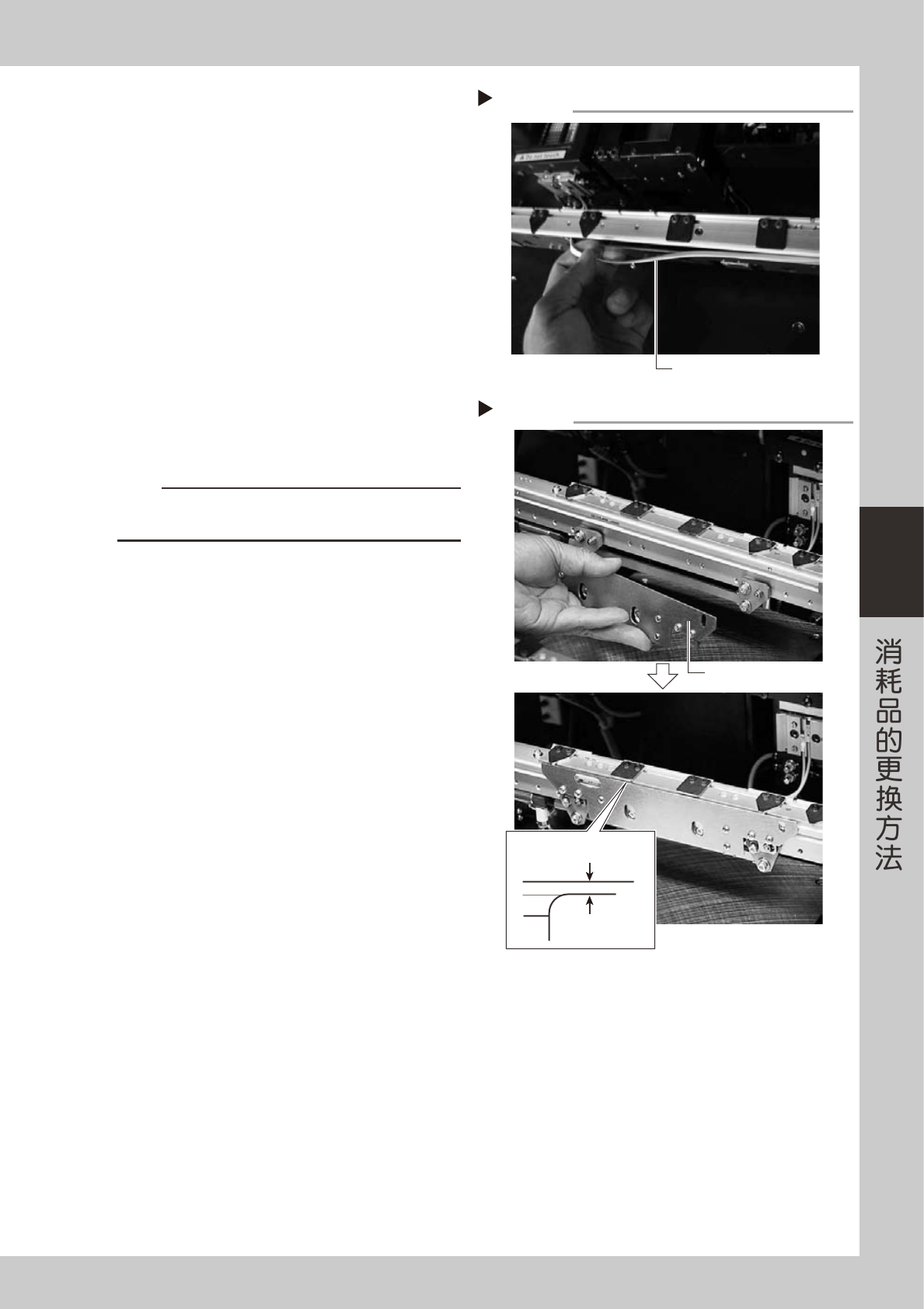

从传送装置上卸下传送带。
55420-F9-00
6
清洁传送部。
用细小的软刷或无尘布清洁传送带框架和基板导轨
的缝隙。
7
安装新的传送带。
1. 将新的传送带挂在传动轮上进行暂时定位。
2. 将轴连接到传动轮并安上螺栓。
3. 移动传送带拉紧螺栓并拉紧后，再拧紧螺栓。
8
安装基板固定夹 Assy。
1. 将基板固定夹 Assy 嵌入原来的位置，用固定螺
栓轻微固定。
2. 按［装置］-「传送装置」画面的［基板固定夹］
按钮，在夹固状态下，固定固定螺栓。
55421-F9-10
c
注意
调整基板固定夹的作业，务必在连接气源，基板固定夹上升
的状态下进行。
9
确认传送带的安装状态。
1. 再次按［装置］-「传送装置」画面的［基板固
定夹］按钮，使固定夹放松。此时，必须确认
基板固定夹前端是否在距离传送带上方表面约
0.5mm 左右的位置。
2. 按［装置］-「传送装置」画面的［传送带驱动］
按钮（左、右按钮），使传送带转动，确认传送
带的转动状态。
3. 如果出现传送带转动不均匀、传送带过于挠曲
等现象，必须调整拉紧螺栓的位置。再次转动
传送带，边确认边调整。
从传送装置卸下传送带
Step 5
抽出传送带
Step 8
0.5 mm
安装基板固定夹Assy
基板固定夹Assy
基板固定夹
