第 4 章 操作篇 4- 3. 生产 23 4 [ 安排：基板搬出 ] 对话框 安排工序时如果 传送上有基板 ，将显示 [ 安排：基 板搬出 ] 对话框。 记号 名称 说明 (a) 搬送 单元 示意图 显示装置内传送 的状态和基板 的位置。 (b) 手动除去 调整 贴片头和传送的位置，降 下一次性更换 台车，解除安全盖（ 罩）的 锁定，以便手动 去除选择的基 板。 (c) 搬出 （送出） 将选择的基板搬 出到下游侧。 (d) 详细功…
第
4
章
操作篇
4-3.
生产
22
[
生产程序选择
]
对话框
可选择/解除生产时使用的生产程序。
触摸生产程序名的文本框，或触摸右端的图标，将显示[选择生产程序]对话框。
记号
名称
说明
(a)
表示
选择要要在画面中显示的生产程序名列表的种类。
• 注册程序：显示包括通过[程序注册]菜单注册的生产程序在内的
生产程序名列表。
• 所有程序：显示所有的生产程序名。
未注册程序时，仅[所有程序]有效。
(b)
生产程序名列表
列表显示可选择的生产程序的信息。
触摸任意生产程序并选择。
• 生产文件名：显示生产文件的名称。
• 生产程序名：显示生产程序的名称。
• 基板 ID：显示生产程序中记载的基板 ID。
• 更新日：显示生产程序的最后更新日期。
(c)
解除
关闭对话框，解除生产程序的选择。
(d)
选择
选择在生产程序名列表中选择的生产程序名，关闭对话框。
调出源画面的[生产程序]中将显示选择的生产程序名。
第
4
章
操作篇
4-3.
生产
23
4
[

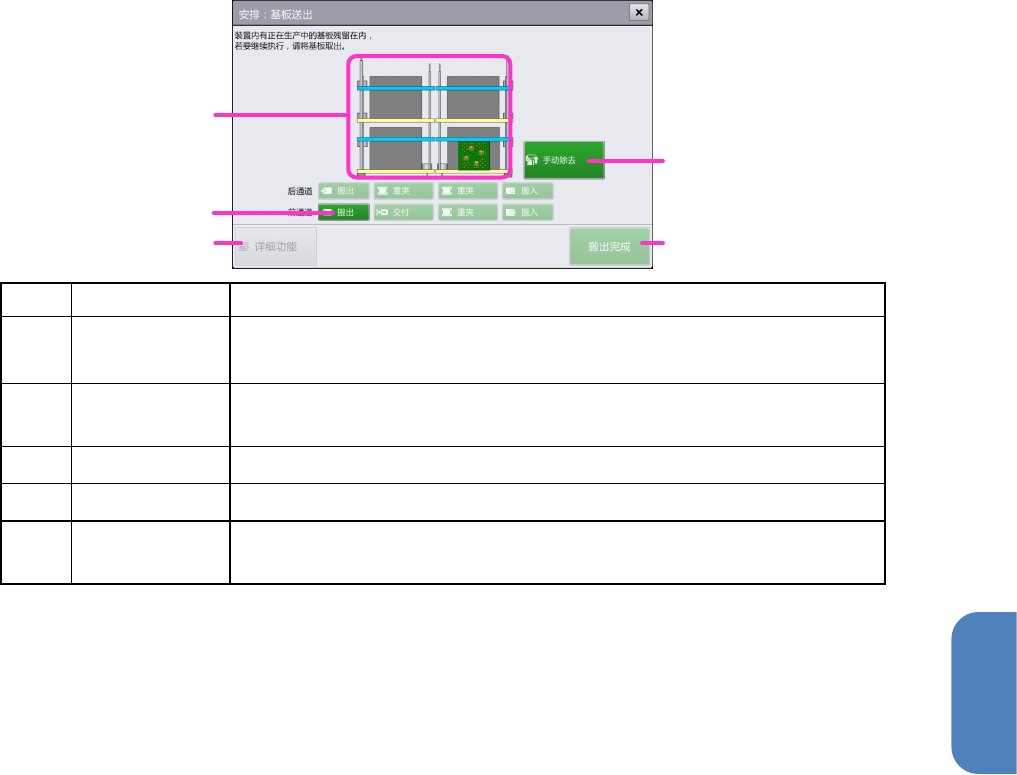

安排：基板搬出
]
对话框
安排工序时如果传送上有基板，将显示[安排：基板搬出]对话框。
记号
名称
说明
(a)
搬送单元
示意图
显示装置内传送的状态和基板的位置。
(b)
手动除去
调整贴片头和传送的位置，降下一次性更换台车，解除安全盖（罩）的
锁定，以便手动去除选择的基板。
(c)
搬出（送出）
将选择的基板搬出到下游侧。
(d)
详细功能
取消安排处理，切换为
[
基板传送
]
画面的显示。
(e)
搬出完成
关闭对话框，进入下一安排工序。如果本机内有基板残留，将再次显示
对话框。
d
b
c
a
e
第
4
章
操作篇
4-3.
生产
24
[

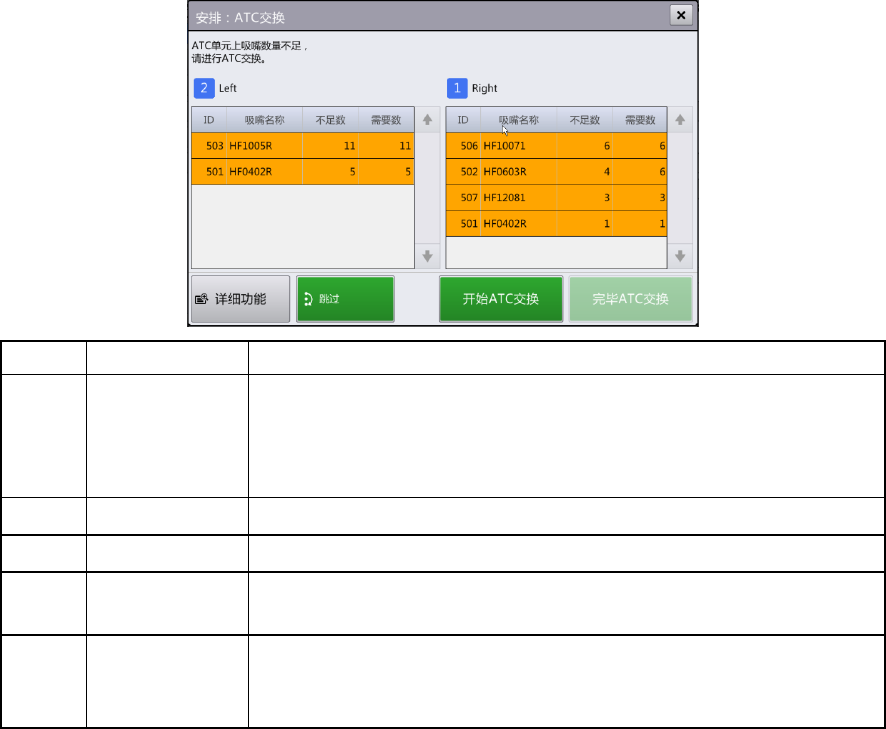

安排：
ATC
交换
]
对话框
安排工序时出现吸嘴不足的情况下，将显示[安排：ATC 交换]对话框。
记号
名称
说明
(a)
吸嘴列表
列表显示左右单元在切换生产程序后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以橙底黑字显示。
(b)
详细功能
在中途取消安排的一系列处理，切换为
[
支援吸嘴设置
]
画面的显示。
(c)
跳过
跳过
ATC
更换处理，关闭对话框，进入下一安排工序。
(d)
开始
ATC
交换
为了更换对象单元的
ATC
，先进行准备动作，降下左右的一次性更换
台车，解除安全盖（罩）的锁定。
(e)
完毕
ATC
交换
对更换过的
ATC
操作结束，关闭对话框，再次确认吸嘴的过多或过
少。
如果没有问题，则进入下一安排工序。
