第 4 章 操作篇 4- 3. 生产 27 4 [ 安排：核对 元件 ] 对话框 触摸 [ 安排：一次性更换台车 交换 ] 对话框的 [ 元件 核对 ] 后，一次性更换台车会下 降，显示 [ 安排：核 对元件 ] 对话框。 仅检查带式供料 器是否正确安 在更换对象的供给部 中。 记号 名称 说明 (a) 供给部 列表 列表显示生产程 序切换后的生 产程序数据中使用的 供给部元件。 • # ：显示供给位 置编号。 • 元件 名：显示 …
第
4
章
操作篇
4-3.
生产
26
[

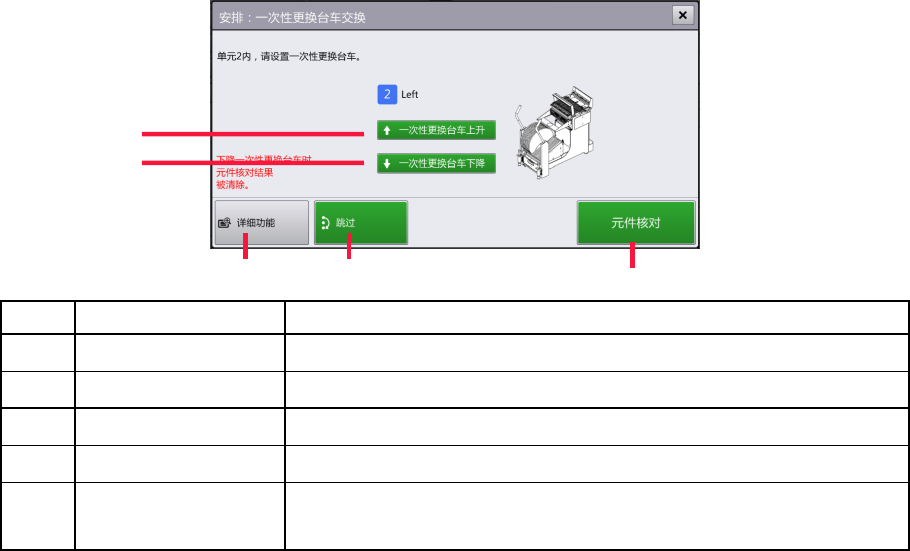

安排：一次性更换台车交换
]
对话框
安排工序时，确认各单元的生产中使用的一次性更换台车类型是否兼容，要进行更换时，将显示[安排：
一次性更换台车交换]对话框。
记号
名称
说明
(a)
一次性更换台车上升
在显示的对话框中触摸
[
上升
]
后，将使一次性更换台车上升并固定。
(b)
一次性更换台车下降
使对象单元的一次性更换台车下降。
(c)
详细功能
中止一次性更换台车的更换，返回
[
供料器设置
]
画面。
(d)
跳过
关闭对话框，跳过一次性更换台车的更换，进入下一安排工序。
(e)
元件核对
关闭对话框，切换为
[
安排：核对元件
]
对话框。
一次性更换台车下降。
a
b
c d e
第
4
章
操作篇
4-3.
生产
27
4
[

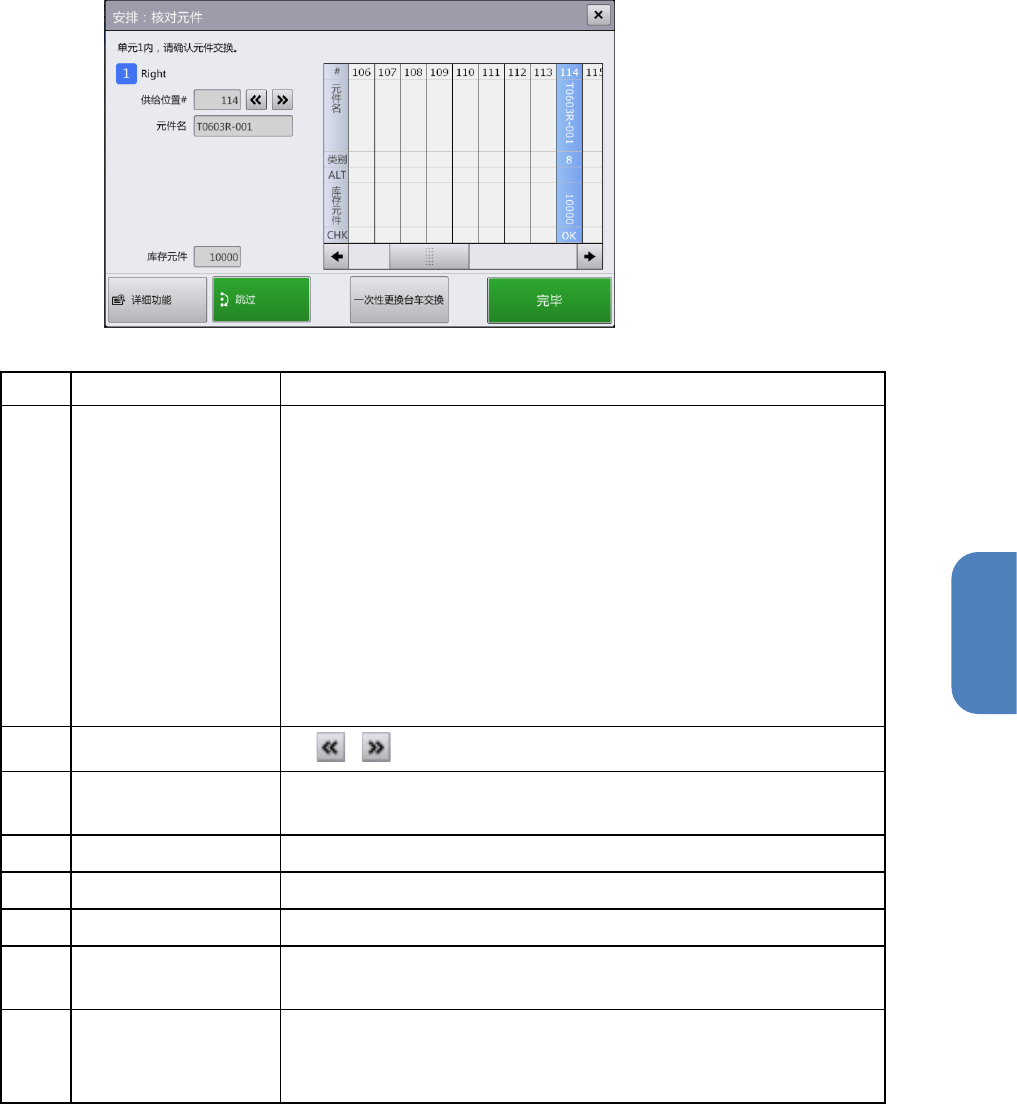

安排：核对元件
]
对话框
触摸[安排：一次性更换台车交换]对话框的[元件核对]后，一次性更换台车会下降，显示[安排：核对元件]
对话框。
仅检查带式供料器是否正确安在更换对象的供给部中。
记号
名称
说明
(a)
供给部列表
列表显示生产程序切换后的生产程序数据中使用的供给部元件。
• #：显示供给位置编号。
• 元件名：显示元件的元件名。
• 种类：显示使用的供料器种类。
• ALT：有元件供给位置备用设定时，显示元件供给位置备用
源的供给位置编号。
• 库存元件：显示当前的库存元件。
(b)
供给位置
#
用 / 选择进行元件核对的供给位置编号。
(c)
元件名
在上层显示正在元件核对的供给位置上的生产程序中的元件的元件
名。
(d)
库存元件
元件交换时将元件数作为库存元件显示。
(e)
详细功能
中止元件核对，返回
[
供料器设置
]
画面。
(f)
跳过
跳过元件核对。
(g)
一次性更换台车交换
为进行一次性更换台车的更换，显示
[
安排：一次性更换台车交换
]
对话框。
(h)
完毕
核对（确认）完成。
将一次性更换台车上升，判定带式供料器是否安在正确的供给位置
上。
第
4
章
操作篇
4-3.
生产
28
[

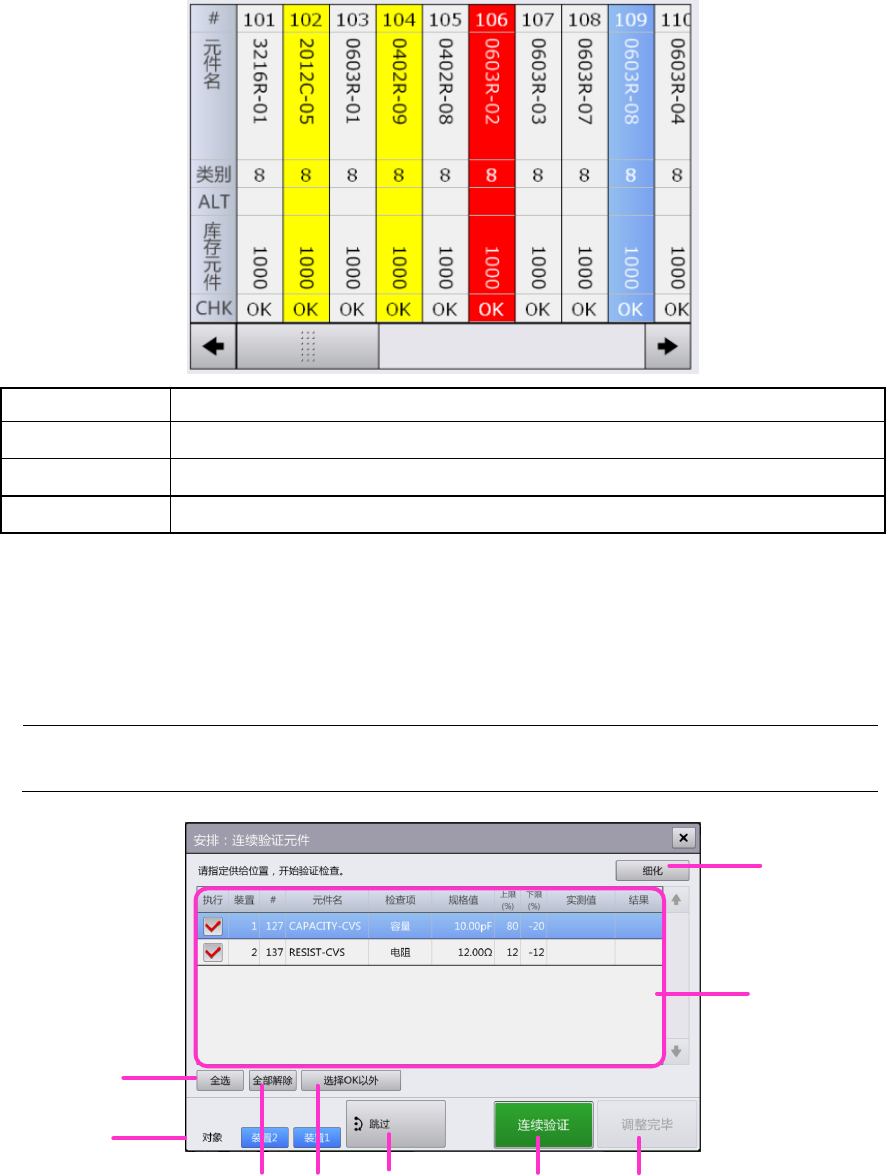

元件核对
]
对话框
供给部列表的颜色区分
供给部颜色
内容
灰色
供给部中插入了带式供料器（正常）。
黄色
供给部中未插入带式供料器。
红色
供给部中插入了带式供料器，但发生带式供料器错误。
[
安排：连续验证元件
]
对话框
安排工程时，进行连续验证检查时，会显示[安排：连续验证检查]对话框。
有关使用连续验证检查功能检查元件的方法详情，请参见后面记述的「4-6-9. 验证元件（选项功能）」。
Tips
• 通用贴片头不能执行验证检查。
a
b
f
c
d
e
g
h
i
