第 4 章 操作篇 4- 3. 生产 35 4 停止模式 显示于 [ 生产状 况 ] 画面的下方。 在开始 生产 前设定。 • 继续 ：触摸 [ ST O P ] ，或在完成 生产预定块数时停止 。 • 基板送出后：使 基板完成，从 装置中送出完成后停 止。 • 循环停止：完成 1 块 基板时停止。 • 路径停止：完成 从吸取到贴片 的一次动作时停止。 • 动作停止：生产 可继续的最小 的运动动作结束后， 装置即停止。 仅当用户 级别为…
第
4
章
操作篇
4-3.
生产
34

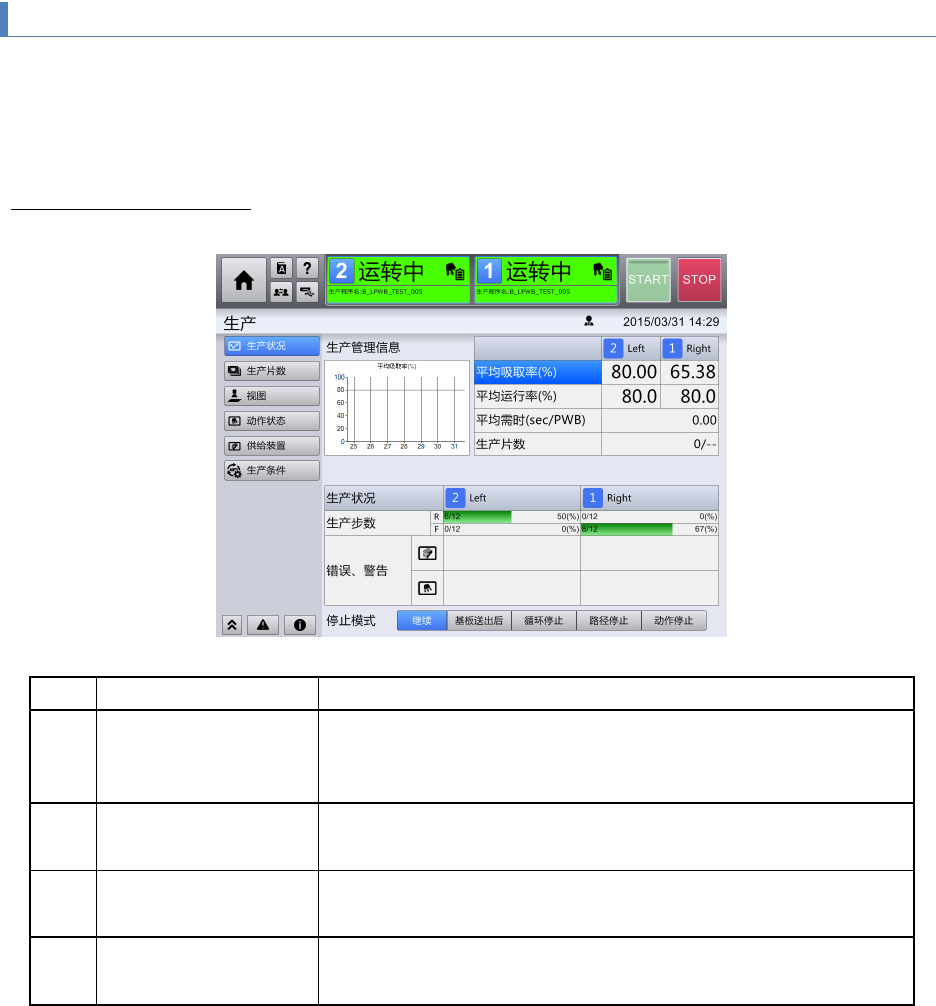

4-3-3. 生产状况的显示
触摸[生产]中子菜单面板的[生产状况]后，可显示生产状况画面。
在生产状况画面中，除了可控制本机生产的开始，停止状态之外，还可随时方便地确认生产中本机内各单
元的运转状况，错误状况，警告状况。此外，还可通过图表确认主要生产管理信息随时间的变化。
显示生产中的生产管理信息
[生产状况]画面中将显示以下信息。
记号
名称
说明
(a)
生产管理信息图表
显示生产管理信息的迁移图表。
显示平均吸取率，平均运行率，平均需时，生产片数在每小时的
变化，触摸生产管理信息列表的各项目名称，切换图表的种类。
(b)
生产管理信息列表
显示生产管理信息的统计值。
有关详情，请参阅下述的「显示生产进度状况」
(c)
生产状况
显示单元
1
和单元
2
各单元的当前生产进度和错误，警告状态。
有关详情，请参阅下述的「显示生产进度状况」
(d)
停止模式
选择生产的停止模式。
显示的按钮种类根据运转模式的不同有所不同。
第
4
章
操作篇
4-3.
生产
35
4
停止模式
显示于[生产状况]画面的下方。
在开始生产前设定。
• 继续：触摸[STOP]，或在完成生产预定块数时停止。
• 基板送出后：使基板完成，从装置中送出完成后停止。
• 循环停止：完成 1 块基板时停止。
• 路径停止：完成从吸取到贴片的一次动作时停止。
• 动作停止：生产可继续的最小的运动动作结束后，装置即停止。
仅当用户级别为[MAINTENANCE]时，才能选择[动作停止]。
Tips
• 仅当用户级别为[MAINTENANCE]时，才能选择[动作停止]。
• [动作停止]时，即使不对 [START]按钮进行 1 秒时间的长按，生产动作也可开始。
显示生产进度状况
生产时的进度状况可通过生产管理信息列表确认。
平均吸取率
(%)
显示装置 1 和装置 2 的平均吸取率。
更改了生产分组，或在未指定生产分组的情况下切换生产程序时，会进行重置。
平均运行率
(%)
显示单元 1 和单元 2 各装置的平均运行率。
更改生产分组，或在未指定生产分组的情况下切换生产程序时，会进行重置。
平均需时
(sec/PWB)
显示当前正在生产的生产程序中生产每块基板的需时平均值。
用前后通道生产时，分 2 行分别显示平均需时。
sec/PWB：秒／基板
第
4
章
操作篇
4-3.
生产
36
生产片数
显示当前正在生产的生产程序中生产片数和生产预定片数。
在前后通道中生产时，用 1 行显示各自的生产片数和生产预定片数。
平均运行率，平均需时的计算公式
[平均运行率]，[平均需时]的计算公式分别有 3 种模式。这些可以在[机器设置]中设定。
平均运行率
单元单独
不含基板等待时间和其他装置等待时间的平均运行率
单元相互
不含基板等待时间，但将等待其他单元时间视为运行处理的
平均运行率
单元综合
包括基板等待时间和其他单元等待时间的平均运行率
平均需时
站点需时
*1
的和
不含基板传送时间和其他单元等待时间的平均需时
周期时间
*2
需时中不含基板传送时间，但含等待其他单元时间的平均需
时
机器需时
*3
需时中包括本机内所有基板传送时间，等待其他单元时间的
平均需时
*1
站点需时：以站点为单位，进行贴片动作的时间
*2
周期时间：以通道为基准，从上游基板定位到下游基板定位的时间
*3
机器需时：以通道为基准，从基板拉入到基板搬出（搬出传感器 ON）的时间
[

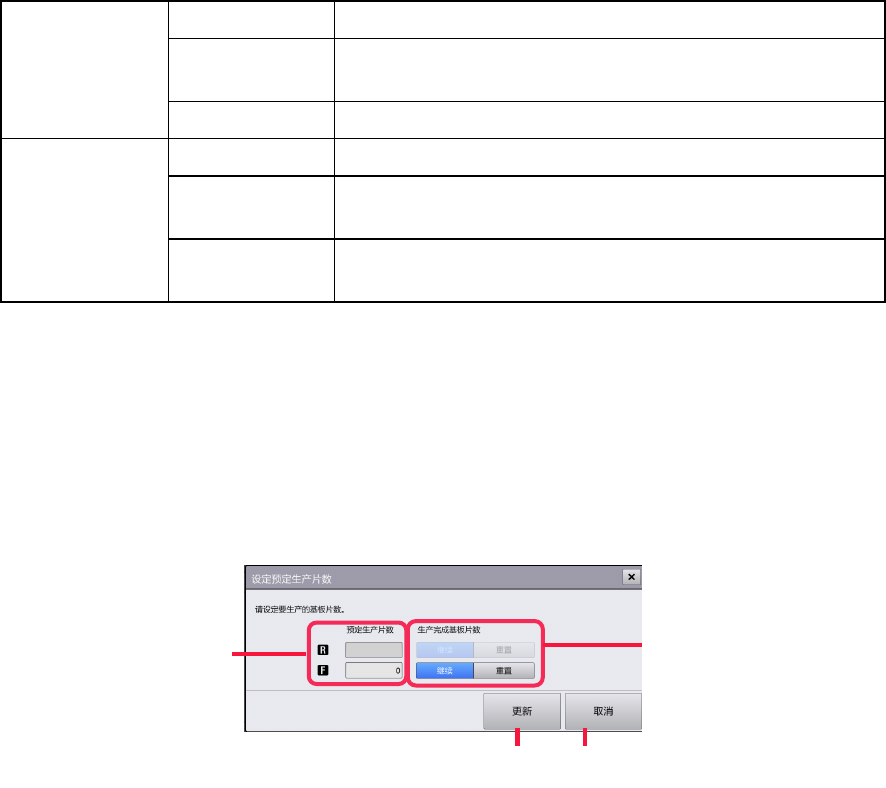

生产预定片数设定
]
对话框
两个单元都停止生产时，触摸生产管理信息列表中[生产片数]右侧的数值部分，显示[设定预定生产片数]
对话框。
以通道为单位生产不同生产程序时
a
b
c
d
