第
4
章
操作篇
4-3.
生产
39
4
4-3-4. 生产片数
从[生产]中触摸子菜单面板的[生产片数]，可显示[生产片数]画面。
在[生产片数]画面中，用大号字符显示，即使从远离装置的位置也可确认生产中的基板生产片数，可确认
计划生产片数的变更，各单元及装置全体的基本生产管理信息。
记号
名称
说明
(a)
生产片数
用大号字符显示当前生产中的基板生产完成基板片数（左侧・黑色字符）
以及计划生产片数（右下侧・灰色字符）。
如果未设定计划生产片数，则显示
“-----”
。
(b)
设定预定生产
片数
触摸此项，即显示
[
设定预定生产片数
]
对话框，设定计划生产片数。
(c)
生产状况
显示单元
1
，单元
2
，以及装置全体当前基本生产管理信息（贴片率，吸取
率，运行率，需时），以及生产的进度（生产步骤）的信息。
贴片率，吸取率，运行率，需时的各生产管理信息的值，显示与[记录]菜单
的[生产管理信息]生产中的生产管理信息的显示中显示值的相同内容。
• 贴片率(%)：显示装置全体，各单元的元件贴片率
• 吸取率(%)：显示装置全体，各单元的元件吸取率
• 运行率(%)：显示装置全体，各单元的装置运行率
• 需时(sec)：显示各通道的需时（平均 1 片基板，各单元进行贴片动
作的平均时间）
显示作为生产步骤的各生产站点中的生产中基板的贴片元件数以及进度
(%)
。
(d)
停止模式
选择生产的停止模式。
显示按钮的种类根据运转模式而不同。
有关详情请参见「
4-3-3.
生产状况的显示」
[
设定预定生产片数
]
对话框
两者的单元中停止生产时，触摸[设定预定生产片数]，即显示[设定预定生产片数]对话框。有关详细情况
请参见「4-3-3. 生产状况的显示」。
第
4
章
操作篇
4-3.
生产
40
4-3-5. 视图

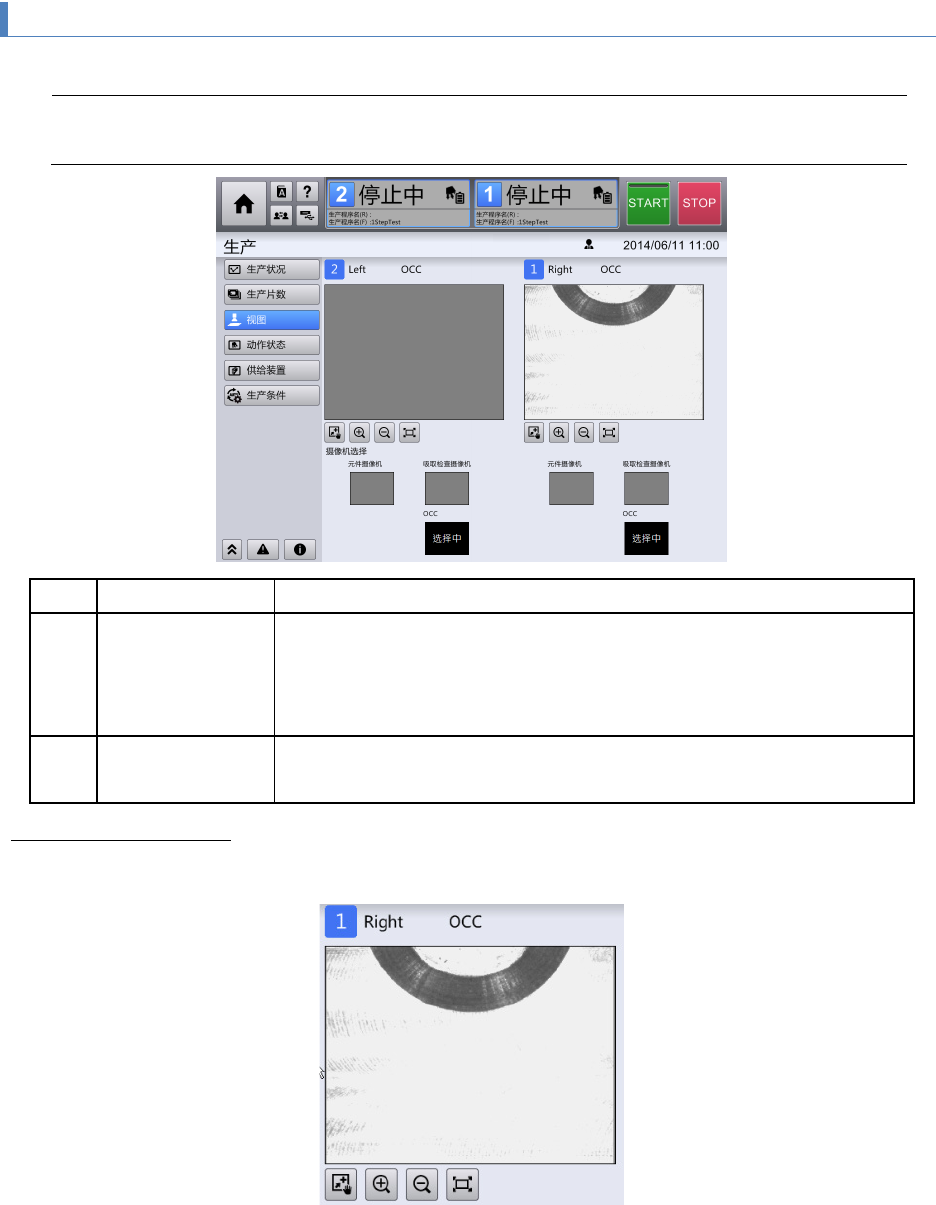

触摸[生产]画面子菜单面板中的[视图]，可显示[视图]画面。
注意
• 如果在[视图]画面状态下生产，需时会降低。
记号
名称
说明
(a)
选中摄像机的显
示，操作
放大显示摄像机选择区域
(b)
中选择的摄像机图像。
单元 2 的摄像机信息显示于左侧，单元 1 的摄像机信息显示于右侧。
此外，针对选中摄像机的图像（识别结果），进行拖动模式的切换/放
大/缩小/画面尺寸的复原操作。
(b)
摄像机选择区域
显示装载于本机的各摄像机图像。
触摸摄像机名称，放大显示选中摄像机的内容和操作 (a)。
显示生产中的摄像机图像
显示选中的摄像机
(a) 摄像机名称：显示选中摄像机的名称。
(b) 识别结果：显示选中摄像机的图像（识别结果）。
第
4
章
操作篇
4-3.
生产
41
4
选中摄像机的操作

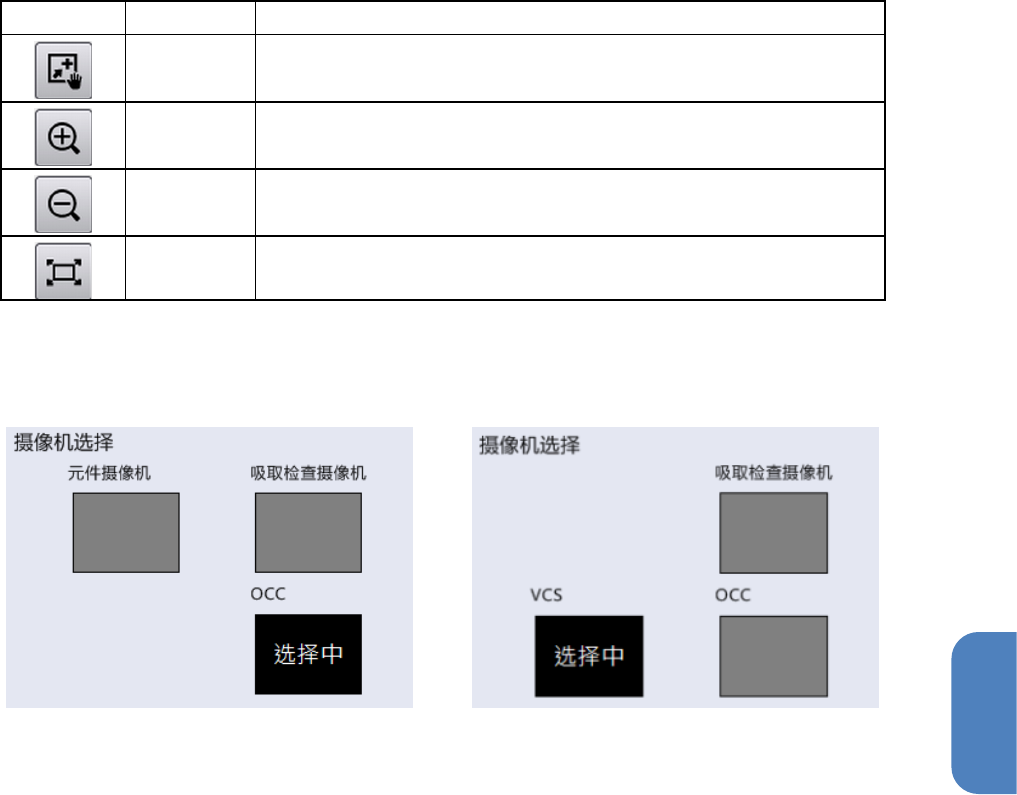

通过摄像机图像右下方的按钮，可进行以下操作。
按钮
名称
说明
拖动模式
触摸后，光标将切换为手形，可触摸显示框内的图像后拖动。
再次触摸，解除拖动模式。
放大模式
触摸后，光标将切换为加号形状，可触摸显示框内的图像后放大。
再次触摸，解除放大模式。
缩小模式
触摸后，光标将切换为减号形状，可触摸显示框内的图像后缩小。
再次触摸，解除缩小模式。
复原
将通过放大
/
缩小更改显示大小后的图像，恢复为可在图像窗口完整显
示的大小。
摄像机选择区域
被选择的摄像机中显示[选择中]字样。
（a）元件摄像机（贴片头类型为高速时）
识别吸取的元件。
（b）吸取检查摄像机
识别元件的吸取姿势。吸取元件时，为了检查吸取状态，从元件侧面进行识别，来检查元件高
度。可检查吸取错误。
（C）OCC
识别基板上的各种识别标记。
(d) VCS（贴片头类型为通用时）
识别吸取的元件。
