第 4 章 操作篇 4- 3. 生产 43 4 记号 名称 说明 (a) 贴片头 资讯 显示对象单元 中的 贴片头信息 。 · 贴片头类型 ：显示选择单元的贴片 头类型为 [ 高速 ] （ 16 吸嘴 ）或 [ 通 用 ] （ 8 吸嘴）。贴片头类 型未知时为 空白栏。 (b) 吸嘴一览 列表显示对象 单元 （贴片头） 上安装的吸嘴 信息（ [ 吸嘴形式 ] ，运行状 况等）。 以右侧单元格的 颜色显示运行 状况。 • 无错误：绿色 •…
第
4
章
操作篇
4-3.
生产
42
4-3-6. 贴片头状况
在[动作状态]画面中，可确认共通面板中选择的，生产中单元内的贴片头运行状况，错误状况，警告状
况。
触摸[生产]画面子菜单面板中的[动作状态]后，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

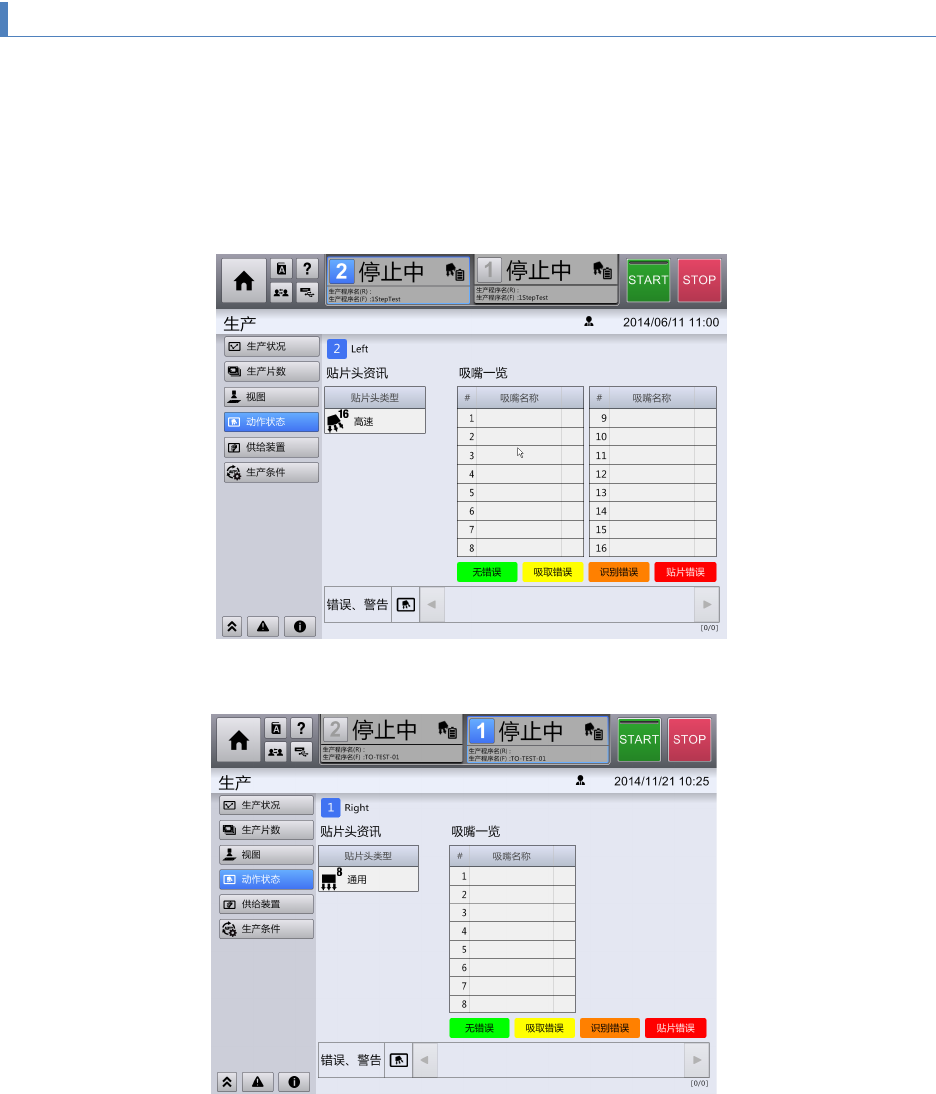

■贴片头类型为高速时
贴片头类型为通用时
第
4
章
操作篇
4-3.
生产
43
4
记号
名称
说明
(a)
贴片头资讯
显示对象单元中的贴片头信息。
·贴片头类型：显示选择单元的贴片头类型为[高速]（16 吸嘴）或[通
用
]
（
8
吸嘴）。贴片头类型未知时为空白栏。
(b)
吸嘴一览
列表显示对象单元（贴片头）上安装的吸嘴信息（
[
吸嘴形式
]
，运行状
况等）。
以右侧单元格的颜色显示运行状况。
• 无错误：绿色
• 吸取错误：黄色
• 识别错误：橙色
•
贴片错误：红色
(c)
错误，警告
显示与对象贴片头相关的错误，警告的发生状况。
触摸
/
，可确认所有的错误和警告。
显示吸嘴的错误，警告
有关吸嘴的错误/警告显示的详情，请参阅「4-3-3. 生产状况的显示」的「错误、警告的显示」。
第
4
章
操作篇
4-3.
生产
44

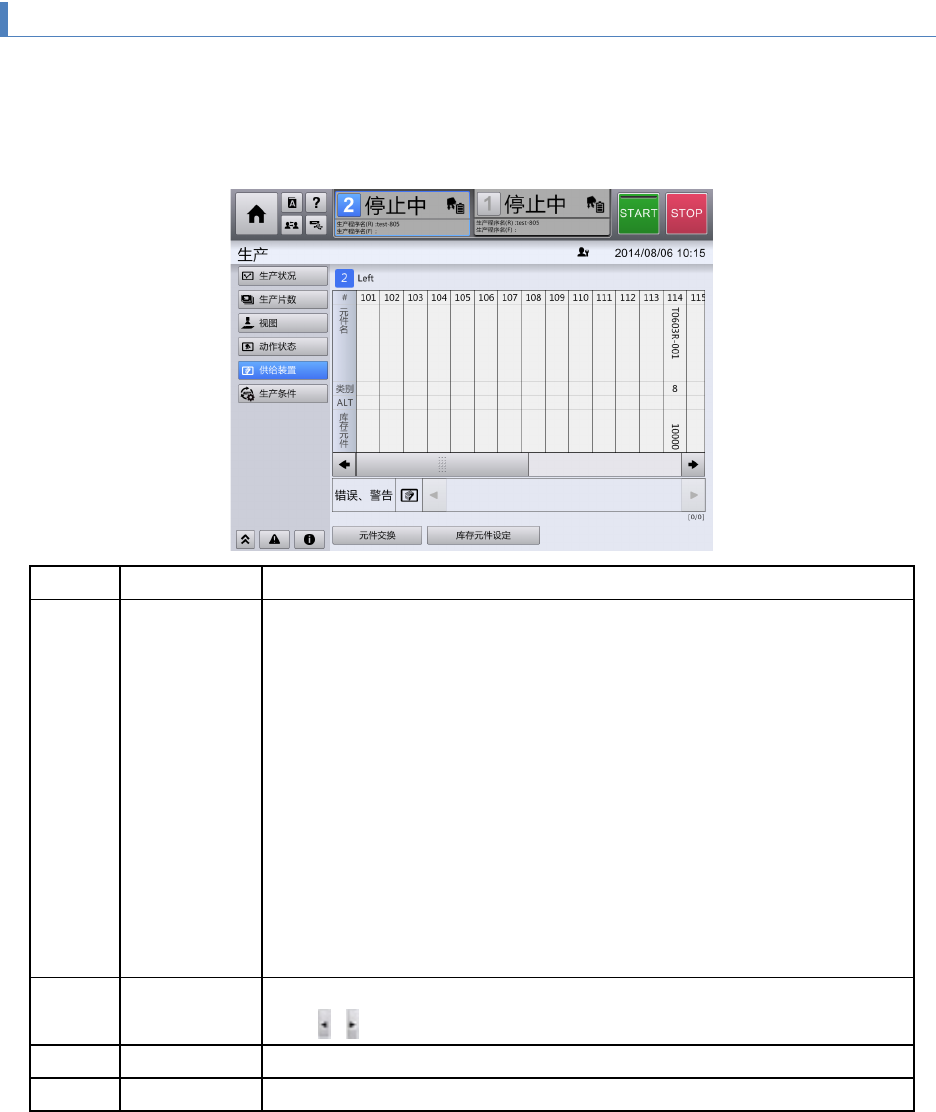

4-3-7. 供给装置
在[供给装置]画面中，可确认供给部元件的配置状况，以及错误，警告状况。此外，还可在此画面上进行
元件交换。
触摸[生产]画面子菜单面板中的[供给装置]，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
记号
名称
说明
(a)
供给部列表 列表显示与对象单元侧的供给部相关的信息（带式供料器的配置状况
等）。
• #：显示供给位置编号。
• 元件名：显示元件的元件名。
• 类别：显示所用带式供料器的种类。
• ALT：有元件供给位置备用设定时，显示元件供给位置备用源的
供给位置编号。
• 库存元件：显示当前的库存元件。
供给部发生错误时，将显示为以下颜色。
• 无元件错误：红色（文字为白色）
• 无元件警告：黄色
• 吸取率降低警告：橙色
有关台架控制的错误，警告显示详情，请参阅「4-3-3. 生产状况的显
示」的「错误，警告的显示」
(b)
错误，警告
显示与对象相关的错误，警告的发生状况。
触摸
/
，可确认所有的错误和警告。
(c)
元件交换
更换在对象单元中发生无元件错误的元件。
(d)
库存元件设定
更改对象单元供给部的库存元件。
