4-3-8. 生产条件
生产模式的设定
触摸[生产]画面子菜单面板中的[生产条件]，显示[生产条件]画面。
记号
名称
说明
(a)
运转模式
选择自动运转的运转模式。
• 正常：在普通模式下生产。
• 通过：不进行元件的贴片动作，只将基板从上游装置搬送到下
游装置。
仅在用户级别为[MAINTENANCE（维护）]时可选择[通过]。
(b)
模式设定区域
设定
[
无元件模式
]
，
[
传送动作中吸取元件
]
，
[
自动补料
]
，
[
元件供给位
置备用]，[坏板标记识别]的各种模式。
(c)
强制通过条件
对在生产程序未设置的状态下，要将装置强制设定为通过模式时的生
产条件进行指定。
•
基板外形尺寸
(mm)
：输入传送基板的外形尺寸
(X, Y)
。
•
生产通道：从传送基板的通道中选择
[
前通道
]
、
[
后通道
]
、
[
前后通
道
]
。
在生产程序未设置的状态下，[运转模式]选择[通过模式]，触摸
[START]按钮，即开始指定的基板外形尺寸、生产通道的通过模式运
转。
仅当用户级别为［MAINTENANCE］时，才能编辑此项。
第
4
章
操作篇
4-3.
生产
47
4
模式设定中各按钮的作用
可设定本机在生产时的动作。
名称
说明
无元件模式
发生元件缺料时，选择是否继续生产。
如果选择[继续]，则即使发生错误，也不停止生产。
传送动作中吸取元件
选择是否进行传送动作中吸取元件。
如果设为[ON]，则在基板到达前吸取元件并待机。
自动补料
吸嘴无法吸取元件，发生吸取错误时，选择是否进行补料。
如果设为[ON]，则按照各元件指定的次数进行吸取动作。
元件供给位置备用
选择是否进行元件供给位置备用。
如果设为[ON]，则在同一单元的供给部中安装多个相同元件的带式供料器，
可在 1 个带式供料器的元件用完后，陆续切换带式供料器，继续生产。
坏板标记识别
选择是否进行坏板标记识别。
如果设为[ON]，则根据坏板标记进行贴片跳过的功能将有效。
第
4
章
操作篇
4-4.
元件交换
48
4-4. 元件交换
4-4-1. 元件交换作业

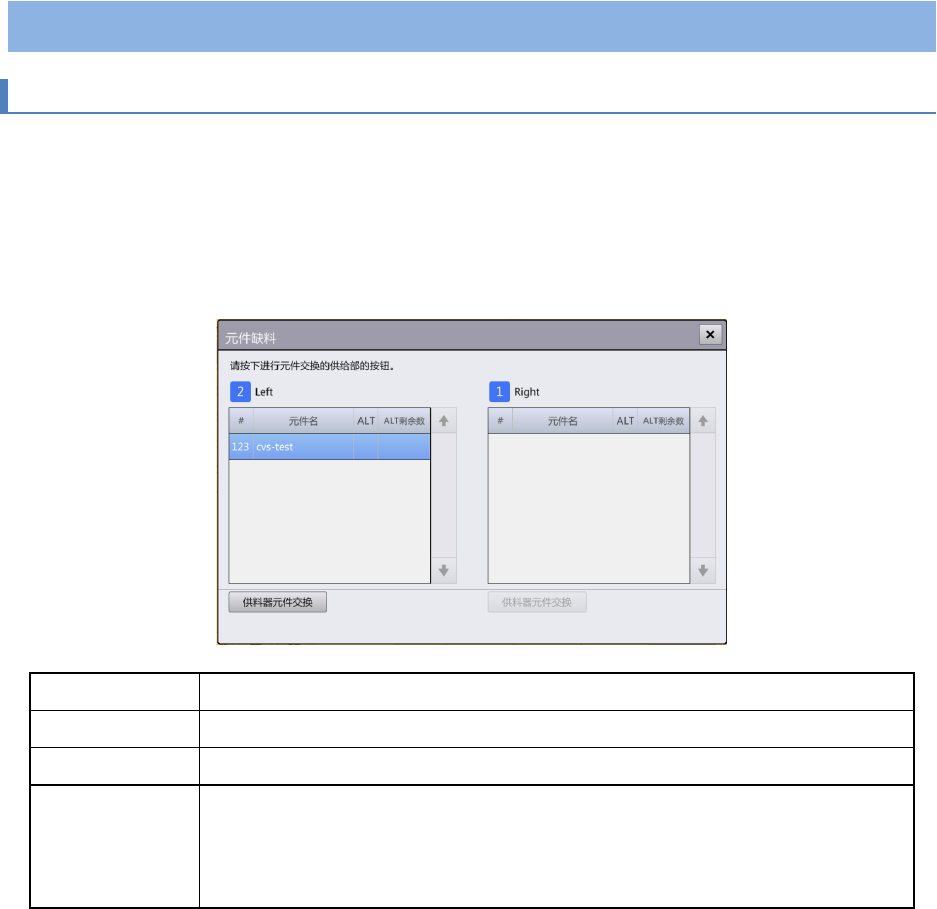

无论显示的画面是什么，只要发生无元件，就会显示[无元件]对话框。
无元件对话框是指，显示不同装置在生产过程中发生的无元件状态，并通知单元整体的无元件状况，然后
调出元件交换对话框，以开始对发生无元件的供给部进行元件交换。
从[无元件]对话框的无元件状况列表中选择无元件的蓝色行。
[
无元件
]
对话框
#
显示发生无元件的供给位置编号。
元件名
显示供给位置编号中设定的，发生无元件的元件之元件名。
ALT
有元件供给位置备用设定时，显示元件供给位置备用源的供给位置编号。
ALT
剩余数
显示有元件供给位置备用设定的供给部中，未发生无元件的供给部数量。
显示为 1/3 时：
表示有元件供给位置备用设定的供给部数量（含元件供给位置备用源）为 3，
其中未发生无元件的供给部为 1。
