第 4 章 操作篇 4- 5. 安排 60 供给部 列表 显示 说明 # 显示供给位置编 号。 元件 名 显示生产时所用 元件的元件名 。 类别 显示所用带式供 料器的种类。 • 8 ： 8m m • 12 ： 12mm ALT 关于 元件供给位置备用目标的 供给位置，显 示元件供给位置备用 源的供给位置 编号。 库存 元件 显示每个供给部 的库存元件。 CHK 触摸 [ 元件 核对 ] 后显示 [ 元件 核对 ] 对话框，以 OK…
第
4
章
操作篇
4-5.
安排
59
4
Tips
• 基准轨道以黄色显示。
• 站点上存在基板时，以白色图形表示。
• 各传感器为 ON 的状态下，将显示为红色（ ）。
4-5-3. 供给部的安排
触摸[安排]画面子菜单面板中的[供料器设置]，显示[供料器设置]画面。
记号
名称
说明
(a)
需要供料器数
显示生产当前的生产程序所需的带式供料器数量。
(b)
完成核对供料器数
显示生产当前的生产程序所需的带式供料器中，已经完成核对的带
式供料器数量。
(c)
供给部列表
列表显示与共通面板中选择的单元带式供料器供给部相关的信息。
(d)
元件核对
触摸后，将显示
[
元件核对
]
对话框，核对每个供给部的元件或设定
库存元件。
第
4
章
操作篇
4-5.
安排
60

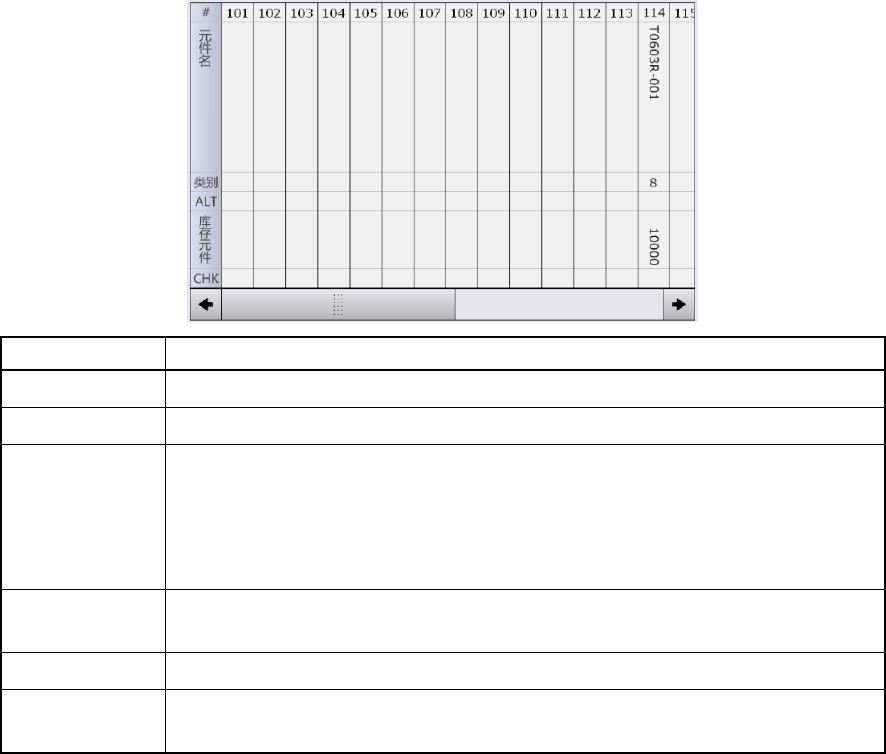

供给部列表
显示
说明
#
显示供给位置编号。
元件名
显示生产时所用元件的元件名。
类别
显示所用带式供料器的种类。
• 8：8mm
• 12：12mm
ALT
关于元件供给位置备用目标的供给位置，显示元件供给位置备用源的供给位置
编号。
库存元件
显示每个供给部的库存元件。
CHK
触摸
[
元件核对
]
后显示
[
元件核对
]
对话框，以
OK/NG
显示通过该对话框进行的带
式供料器核对结果。
第
4
章
操作篇
4-5.
安排
61
4
[
元件核对
]
对话框
完成元件带式供料器的设置，触摸［元件核对］后，将显示［元件核对］对话框。
记号
名称
说明
(a)
供给位置
#
选择要进行元件核对的供给位置。
(b)
供给部列表
列表显示生产程序切换后的生产程序中使用的供给部元件。
• #：显示供给位置编号。
• 元件名：显示生产时所用元件的元件名。
• 类别∶表示使用的供料器类别
• ALT：关于有替代设定的供给位置，显示替代源的供给位置编号。
• 元件剩余数：显示每个供给部的元件剩余数。
选择列表后，将在[供给位置#]中显示选择的供给位置编号，并作为元件核
对的对象选择。
(c)
元件名
显示元件核对对象供给位置上的生产程序中的元件名。
(d)
元件总数
显示
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件存放
个数。
(e)
库存元件
显示
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件剩余
数。
(f)
个别重设
重置
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件剩余
数。
(g)
一次性更换台
车上升
上升对象装置的一次性更换台车。
(h)
一次性更换台
车下降
触摸显示确认对话框，为更换一次性更换台车降下操作中的一次性更换台
车。 进行一次性更换台车更换后，元件核对结果将全部重置。
(i)
重设所有的库
存元件
重置列表中显示的所有供给部元件剩余数。
(j)
核对完毕
确认一次性更换台车上升后，完成元件核对作业，关闭对话框。
c
b
d
f
e
i
a
h
j
g
