4-6-2. 贴片点确认
触摸[生产补助]画面子菜单面板中的[贴片点确认]，显示[贴片点确认]画面。
显示正在生产的生产程序中的贴片数据，显示指定步骤的贴片数据/元件资料的详情，贴片 ID 为关键字的
贴片步骤，基板示意图中的步骤位置搜索操作，正在生产的生产程序中的基板示意图。
触摸画面左上方的 F/R ，可切换前后通道。
[

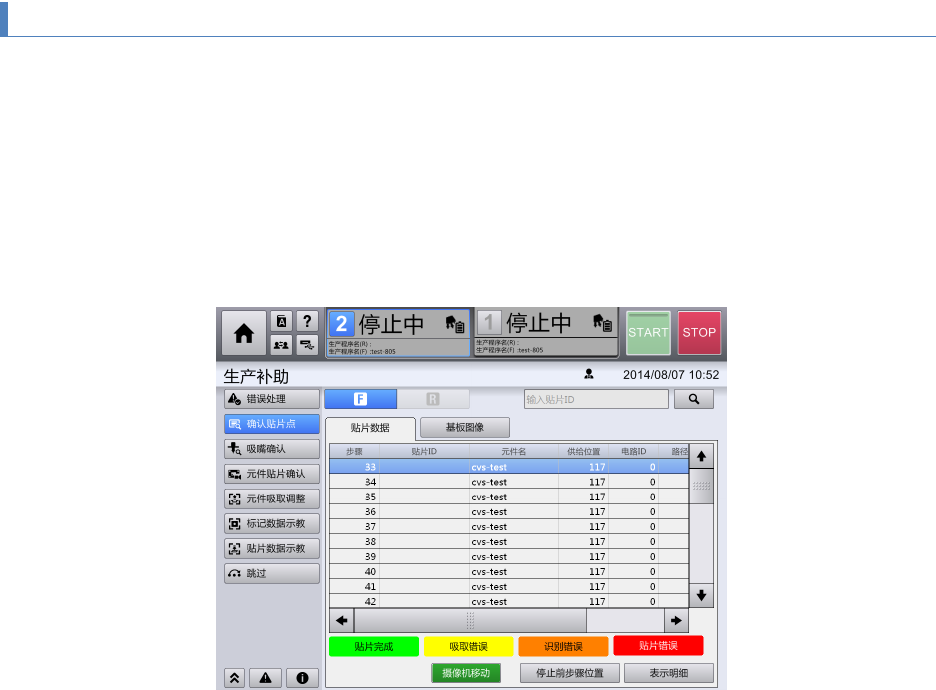

贴片数据
]
选项卡
列表显示当前正在生产的生产程序之贴片数据。
第
4
章
操作篇
4-6.
生产补助
67
4
记号
名称
说明
(a)
贴片
ID
搜索文本框
/
贴片 ID 搜索按钮
（
）
以贴片
ID
为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存
在匹配数据时，将把贴片数据列表中对应的行变为选择状态。
*
可以只使用贴片 ID 的一部分搜索。
(b)
贴片数据列表
列表显示对象单元及通道上正在生产的贴片数据。
• 步骤：显示贴片步骤编号。
• 贴片 ID：显示贴片 ID。
• 元件名：显示元件的元件名。
• 供给位置：显示元件的供给位置。
• 电路 ID：显示步骤所属电路的[电路 ID]。
• 路径 #：吸取相位和贴片相位的一系列动作称为路径，显示
表示其顺序的路径编号。
• 供给顺序：显示在路径的吸取相位中元件吸取的顺序。
• 贴片顺序：显示在路径的贴片相位中元件贴片的顺序。
按照列表下方显示的调色盘颜色，以不同的背景色显示生产时的步
骤状态。
以文字颜色区分生产时的跳过状态（供给部跳过，电路跳过，步骤
跳过）。通常文字颜色在跳过 OFF 时为黑色，跳过 ON 时为灰
色。
(c)
调色盘
显示贴片数据列表上的背景颜色的意思。
• 灰色：未贴片（通常的列表显示）
• 绿色：贴片完毕
• 黄色：吸取错误
• 橙色：识别错误
•
红色：贴片错误
(d)
摄像机移动
将摄像机移动到贴片数据列表中选择的步骤贴片位置，显示图像。
关于摄像机显示，参见下述的
[
摄像机操作
]
对话框。
(e)
停止前步骤位置
选择本机停止前最后操作的步骤。
(f)
表示明细
显示贴片数据列表中选择的步骤详情数据。
[
显示贴片数据／元件资料详情
]
对话框。
第
4
章
操作篇
4-6.
生产补助
68
[
基板图像
]
选项卡
显示当前正在生产的生产程序的基板示意图。
记号
名称
说明
(a)
贴片
ID
搜索文本框
/
贴片 ID 搜索按钮
（
）
以贴片
ID
为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存
在匹配数据时，将把基板示意图对应的步骤位置变为选择状态。
*
可以只使用贴片
ID
的一部分搜索。
(b)
基板示意图
显示对象通道上正在生产的基板示意图。针对显示的基板，利用左
下方显示的操作按钮，可进行拖动模式的切换（
），放大
（
），缩小（ ）等操作。
关于操作的详情，请参阅「
4-3-4.
视图」
(c)
贴片数据信息
显示与基板示意图中选择的步骤相关的贴片数据的基本信息。
• 步骤：显示贴片步骤编号。
• 供给位置：显示元件的供给位置编号。
• 吸嘴号：显示进行元件吸取的贴片头中的吸嘴号。
• 元件名：显示元件的元件名。
•
贴片
ID
：显示元件的贴片
ID
。
(d)
未贴片／贴片完成／
同一供应位置／同一
吸嘴
切换基板示意图上高亮显示的步骤条件。
(e)
摄像机移动
将摄像机移动到贴片数据列表中选择的步骤贴片位置，显示图像。
关于摄像机显示，参见下述的
[
摄像机操作
]
对话框。
(f)
停止前步骤位置
选择本机停止前最后操作的步骤。
(g)
表示明细
显示
[
贴片数据
/
元件资料明细
]
对话框，显示基板示意图中选择的步
骤详细数据。
关于[贴片数据/元件资料明细]对话框的详情，请参阅下述的「贴片
数据／元件数据详情对话框」
