第 4 章 操作篇 4- 6. 生产补助 70 贴片数据明细 列表 [ 贴片数据 / 元件资料明 细 ] 对话框的贴片数据 明细列表中显示的项 目如下所示。 项目 说明 步骤 显示 贴片步骤编号。 X (mm) / Y (m m ) 显示 贴片元件的位置（ X 坐标， Y 坐标）。 角度 (deg) 显示 贴片元件的角度。 dX ( mm) / dY (mm) 显示 贴片元件的位置（ X 坐标， Y 坐标）补正值 。 d 角度 (deg…
第
4
章
操作篇
4-6.
生产补助
69
4
[

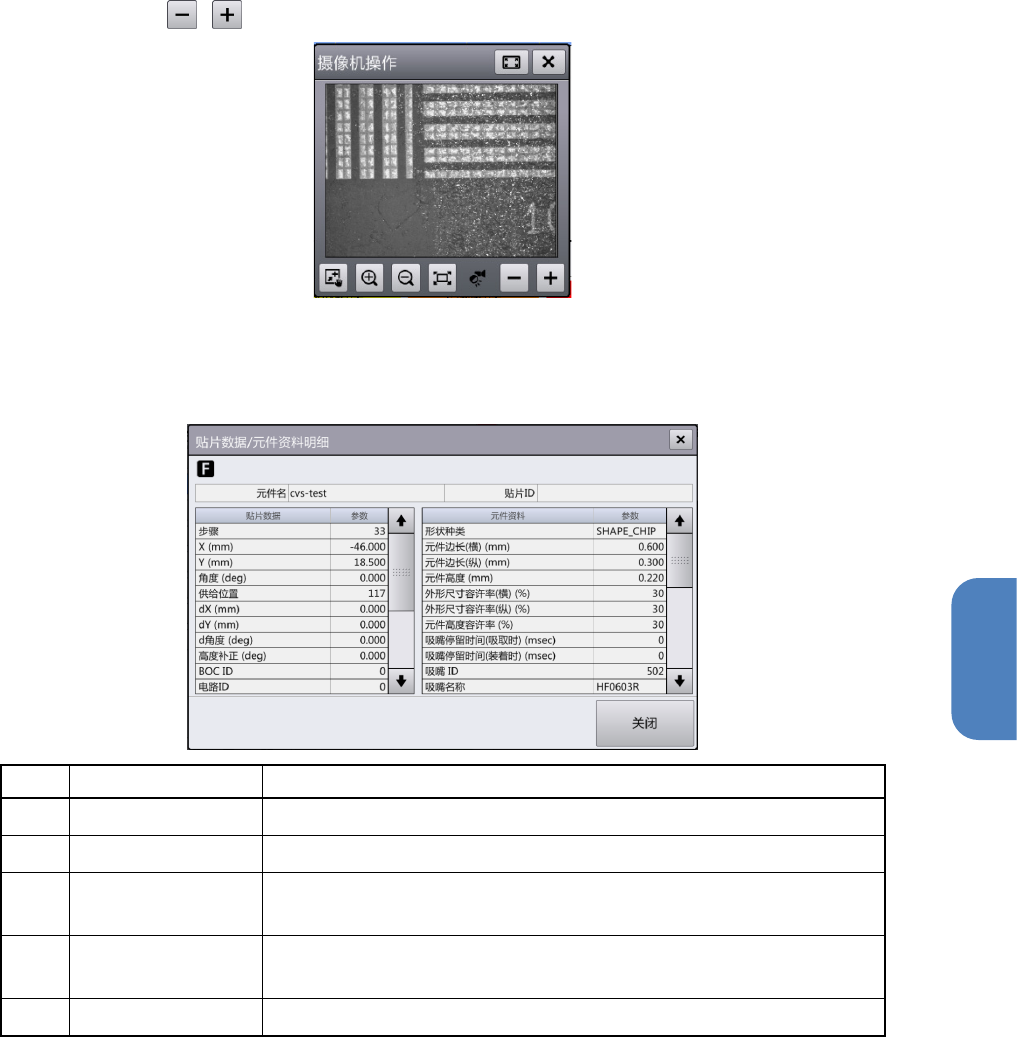

摄像机操作
]
对话框
触摸[贴片点确认]画面中的[摄像机移动]，显示[摄像机操作]对话框。
关于操作按钮的详情，请参阅「4-3-4. 视图」的「显示生产中的摄像机图像」。
照明按钮中，可触摸
/ 更改照明的亮度。
[
贴片数据／元件资料明细
]
对话框
触摸[贴片点确认]画面中的[表示明细]，显示[贴片数据/元件资料明细]对话框。
记号
名称
说明
(a)
元件名
显示选中步骤的元件名。
(b)
贴片
ID
显示选中步骤的贴片
ID
。
(c)
贴片数据明细列表
列表显示选中步骤的贴片数据的详细信息。
列表详情请参阅下述表
格（贴片数据明细列表）。
(d)
元件资料明细列表
列表显示选中步骤的元件数据详细信息。列表详情请参阅下述表格
（元件数据明细列表）。
(e)
关闭
关闭对话框，显示
[
贴片点确认
]
画面。
第
4
章
操作篇
4-6.
生产补助
70
贴片数据明细列表
[贴片数据/元件资料明细]对话框的贴片数据明细列表中显示的项目如下所示。
项目
说明
步骤
显示贴片步骤编号。
X (mm) / Y (mm)
显示贴片元件的位置（
X
坐标，
Y
坐标）。
角度
(deg)
显示贴片元件的角度。
dX (mm) / dY (mm)
显示贴片元件的位置（
X
坐标，
Y
坐标）补正值。
d
角度
(deg)
显示贴片元件的角度补正值。
供给位置
显示供给元件的供给部的位置。
高度补正
(deg)
显示元件的贴片高度相对于标准高度的偏移。
BOC ID
显示用于贴片位置补正的标记的
BOC/
领域标记
ID
。
电路
ID
显示步骤所属电路的电路
ID
。
坏板标记
ID
显示步骤所参照的坏板标记之坏板标记
ID
。
跳过号码
显示指定步骤跳过时的跳过编号。
0 表示无条件贴片，7 表示无条件跳过。
路径
#
吸取相位和贴片相位的一系列动作称为路径，显示表示其顺序的路径编号。
供给顺序
显示在路径的吸取相位中元件吸取的顺序。
贴片顺序
显示在路径的贴片相位中元件贴片的顺序。
吸嘴号
显示进行元件吸取的贴片头中的吸嘴号。
Recovery Flag GRP
Recovery Flag
，显示结束贴片步骤分组编号。
元件资料明细列表
[贴片数据/元件资料明细]对话框的元件资料明细列表中显示的项目如下所示。
项目
说明
形状种类
显示元件的形状。
• SHAPE_CHIP：晶片元件
• SHAPE_LEAD：脚元件
• SHAPE_BGA：球元件(BGA)
•
SHAPE_ODD
：异形元件
元件边长
(
横
) (mm)
显示元件的横方向的长度。
元件边长
(
纵
)(mm)
显示元件的纵方向的长度。
元件高度
(mm)
显示元件的高度。
外形尺寸容许率
(
横
)(%)
显示元件的横方向的长度容许率。
外形尺寸容许率
(
纵
)(%)
显示元件的纵方向的长度容许率。
元件高度容许率（
%
）
显示吸取检查时的元件高度容许率。
吸嘴停留时间
(
吸取时
)
(msec)
显示吸嘴停在吸取位置（下降位置）上的时间，确保可切实地进行
吸取动作。
第
4
章
操作篇
4-6.
生产补助
71
4
项目
说明
吸嘴停留时间
(
贴片时
)
(msec)
显示确保可切实地进行贴片动作，需要吸嘴停在贴片位置（下降位
置）的时间。
吸嘴
ID
显示所用吸嘴的
ID
。
吸嘴名称
显示所用吸嘴的名称。
超驰
XY (%)
显示乘以
XY
轴移动速度得到的超驰率。
超驰
C (%)
显示乘以元件传送速度得到的超驰率。
超驰
H(
吸取
) (%)
显示乘以元件吸取时
H
轴移动速度得到的超驰率。
超驰
H(
贴片前
) (%)
显示乘以元件吸取到贴片为止的
H
轴移动速度得到的超驰率。
超驰
H(
贴片后
) (%)
显示乘以元件贴片后
H
轴移动速度得到的超驰率。
超驰
RTRN (%)
显示用来乘以
RT/RN
轴旋转速度的超驰率。
重试次数
显示识别错误时的重试次数。
补料吸取次数
显示吸取错误时的补料吸取次数。
无元件次数
显示在连续发生吸取错误时，判定为无元件之前的次数。
NG
供料器次数
显示在发生连续吸取错误时或芯片站立时，判定为带式供料器不良
之前的次数。
使用摄像机
显示识别元件时使用的摄像机。
• 元件摄像机：使用元件摄像机时
• VCS：使用 VCS 时
透射・反射
显示识别元件时的照明方法。
照明模式
-
亮灯时间
显示识别元件时使用的摄像机照明的亮灯时间。
·始终亮灯：使用可长时间亮灯的始终照明。
·闪烁：使用瞬间的闪烁照明。
照明模式
-
照明层级
显示识别元件时使用的以下各种照明的亮灯级别。
·元件摄像机时：同轴照明、斜照明
·VCS 时：上层 1 照明、上层 2 照明、中层 1 照明、中层 2 照明、
下层照明、同轴照明
识别方法
显示使用通用贴片头识别元件方法。
·统一识别：用贴片头统一对吸取的多个元件同时识别
·个别识别：用贴片头对吸取的元件分别识别
仅当贴片头类型为通用贴片头时才显示此项。
统一识别组
使用通用贴片头进行统一识别时，显示按照同一照明层级可同时进
行识别的组编号。
仅当贴片头类型为通用贴片头时才显示此项。
精度水平
显示使用通用贴片头进行元件贴片动作的精度水平。
通常模式显示为 0，高精度模式显示为 1。
仅当贴片头类型为通用贴片头时才显示此项。
