第 4 章 操作篇 4- 6. 生产补助 73 4 元件 摄像机 和反射照明组合时 项目 说明 照明模式 - 亮灯 时间 显示照明的亮灯 方式。 变为 [ 始终亮灯 ] 或仅在用摄像机拍 摄时亮灯 的 [ 闪烁 ] 中的任 意一种。 照明模式 - 斜光照明层级 显示 元件摄像机的斜照明的亮 度。 照明 模式 - 上层 1 照明层级 显示 VCS 的斜照明（上层 1 照明 ）的亮度。 照明 模式 - 上层 2 照明层级 显示 VCS 的斜…
第
4
章
操作篇
4-6.
生产补助
72
项目
说明
指定识别角度
显示是否对使用通用贴片头识别元件时的识别角度进行指定。
·无效：不指定识别角度
·
有效：按照识别角度中指定的角度将吸嘴旋转后识别元件
识别角度
(deg)
显示使用通用贴片头识别元件时的识别角度。
仅当贴片头类型为通用贴片头时才显示此项。
废弃位置
显示要废弃元件时的废弃位置。
·废弃盒：废弃到废弃盒中。
·
保护废弃：停止生产，用手取下元件。
根据[使用摄像机]和[透射・反射]中选择的摄像机和照明方法，将追加显示以下项目。
各自的照明层级，固定点亮显示为 0（熄灯）到 8（亮度最大），闪烁为从 0（熄灯）到 4（亮度最
大）。
第
4
章
操作篇
4-6.
生产补助
73
4
元件摄像机和反射照明组合时
项目
说明
照明模式
-
亮灯时间
显示照明的亮灯方式。
变为
[
始终亮灯
]
或仅在用摄像机拍摄时亮灯
的[闪烁]中的任意一种。
照明模式
-
斜光照明层级
显示元件摄像机的斜照明的亮度。
照明模式
-
上层
1
照明层级
显示
VCS
的斜照明（上层
1
照明）的亮度。
照明模式
-
上层
2
照明层级
显示
VCS
的斜照明（上层
2
照明）的亮度。
照明模式
-
中层
1
照明层级
显示
VCS
的斜照明（中层
1
照明）的亮度。
照明模式
-
中层
2
照明层级
显示
VCS
的斜照明（中层
2
照明）的亮度。
照明模式
-
下层照明层级
显示
VCS
的斜照明（下层照明）的亮度。
照明模式
-
同轴照明层级
显示元件摄像机或
VCS
的同轴照明的亮度。
不同照明类型的摄像机图像差异
• 同轴照明、斜照明：从元件摄像面的侧面照射。可将元件的实际图像当作元件的图像信息。
• 同轴照明：将照射元件的照明光轴和摄像机的光轴对齐，用半反射镜等观测表面的反射光。
• 斜照明：从元件的倾斜方向照射照明。用于反射率较低的元件，或用于检测表面的凹凸。（VCS，
可调整上层 1、上层 2、中层 1、中层 2、下层的各位置照明层级。）
• 如果是同轴照明可识别的元件，请选择同轴照明。特别是晶片元件等外形有凹凸的元件，同轴照明
的识别率和精度更高。
第
4
章
操作篇
4-6.
生产补助
74

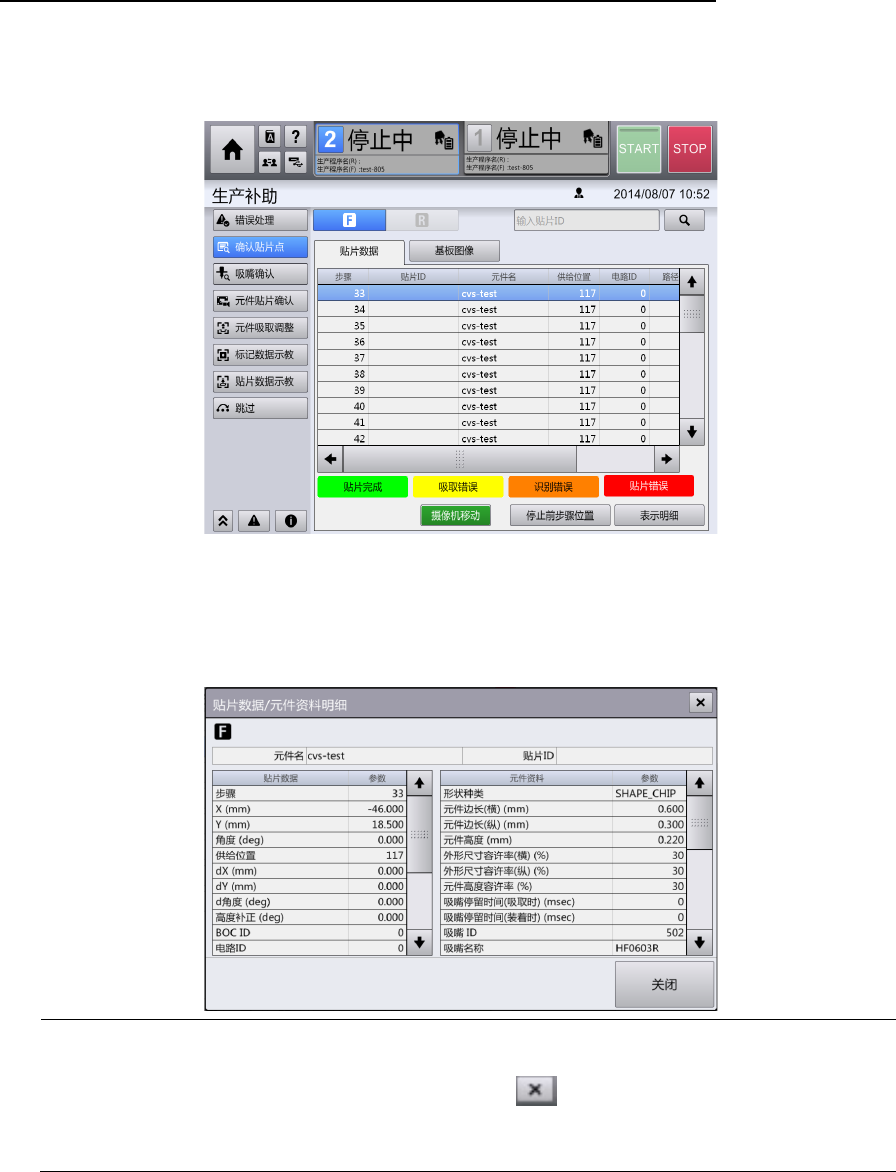

[贴片数据／元件资料明细]对话框的显示方法（已选择贴片数据选项卡时）
1
触摸共通面板的单元按钮，选择单元。
2
触摸
[
贴片数据
]
选项卡
显示贴片数据列表。
3
触摸
F/R
，选择通道。
4
在贴片数据列表中选择步骤。
5
触摸
[
表示明细
]
，在选中步骤的详情中显示数据。
显示[贴片数据/元件资料明细]对话框。
Tips
• 触摸[摄像机移动]，将摄像机移动到选中步骤的贴片位置上，在[摄像机操作]对话框中显示图
像。要返回[贴片点确认]画面，请触摸对话框中的 。
• 触摸[停止前步骤位置]，选择停止前的步骤。开始生产前选择步骤编号 1，结束生产时选择最
终步骤编号。
