第 4 章 操作篇 4- 6. 生产补助 94 [ 步骤 ] 选项卡 对各个 贴片 步骤设定跳过条件 （装置整体设 定）。 记号 名称 说明 (a) 贴片 资料列表 以通道为单位列 表显示生产时 的贴片步骤信息。 • F/R ： F 表示 前侧通道， R 表 示后侧通道。 • 步骤：显示步骤 编号。 • 元件 名：显示所用元件的元件 名。 • 跳过状态：供给 部跳过、电路 跳过、步骤跳过等跳 过状态以灰 色（跳过 ON ）和 黑色（…
第
4
章
操作篇
4-6.
生产补助
93
4
[
供给部
]
选项卡
对各个供给位置进行跳过设定（以单元为单位设定）。
名称
说明
(a)
贴片资料列表
以通道为单位列表显示生产时的贴片步骤信息。
• F/R ：F 表示前侧通道，R 表示后侧通道。
• 步骤：显示步骤编号。
• 元件名：显示所用元件的元件名。
• 跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰
色（跳过 ON）和黑色（跳过 OFF）文字显示。
(b)
供给部跳过列表
触摸
[
供给部
]
选项卡后显示在共通面板中选择的单元供给部列表。单
元信息中，
[Left]表示单元 2（左侧）， [Right]表示单元 1（右
侧）。
• #：显示供给位置编号。仅显示生产程序中注册的供给部。
• 跳过：显示使用对象供给位置编号的贴片步骤的跳过状态。选
中后变为跳过 ON。
• 元件名：显示所用元件的元件名。
• ALT：有替代设定时，显示替代源的供给位置编号。
(c)
清除所有
共通面板上选择的单元中设定的跳过状态将全部清除。
(d)
复原
在共通面板上选择的单元中，将更改过设定的跳过状态恢复为更改前
的状态。
(e)
变更
更改为设定的跳过指定。
第
4
章
操作篇
4-6.
生产补助
94
[

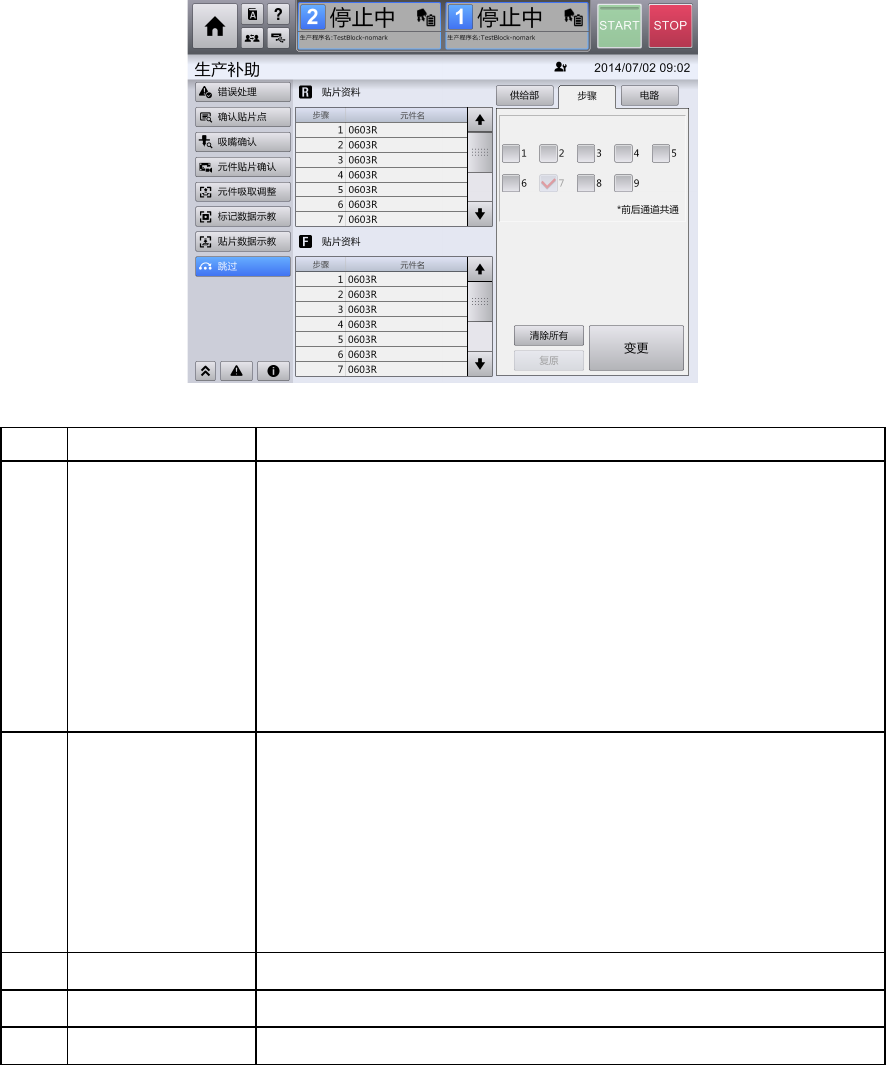

步骤
]
选项卡
对各个贴片步骤设定跳过条件（装置整体设定）。
记号
名称
说明
(a)
贴片资料列表
以通道为单位列表显示生产时的贴片步骤信息。
• F/R ：F 表示前侧通道，R 表示后侧通道。
• 步骤：显示步骤编号。
• 元件名：显示所用元件的元件名。
• 跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰
色（跳过 ON）和黑色（跳过 OFF）文字显示。
(b)
步骤跳过列表
在跳过选项卡中触摸
[
步骤
]
后显示。
• F/R ：F 表示前侧通道，R 表示后侧通道。
• 跳过状态：显示跳过状态。选中后变为跳过 ON。
• 步骤编号：以步骤编号 1～9 显示（步骤编号 7 为始终选中，
不可更改）。
(c)
清除所有
将对整体装置设定的跳过状态，全部清除。
(d)
复原
将对整体装置设定的变更跳过状态，复原为变更前状态。
(e)
变更
更改为设定的跳过指定。
第
4
章
操作篇
4-6.
生产补助
95
4
[
电路
]
选项卡
对各个电路进行跳过设定（装置整体设定）。
记号
名称
说明
(a)
贴片资料列表
以通道为单位列表显示生产时的贴片步骤信息。
• F/R ：F 表示前侧通道，R 表示后侧通道。
• 步骤：显示步骤编号。
• 元件名：显示所用元件的元件名。
• 跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰
色（跳过 ON）和黑色（跳过 OFF）文字显示。
(b)
电路跳过列表
触摸电路选项卡即显示。
• F/R ：F 表示前侧通道，R 表示后侧通道。
• 电路 ID：显示电路 ID（最多 500 个）。显示生产程序中注册
的所有电路 ID。
• 跳过：显示跳过状态。选中后变为跳过 ON。
(c)
清除所有
将对整体装置设定的跳过状态，全部清除。
(d)
复原
将对整体装置设定的变更跳过状态，复原为变更前状态。
(e)
变更
更改为设定的跳过指定。
