第 4 章 操作篇 4- 6. 生产补助 108 细化条件 说明 步骤 验证 检查对象的细化 中不 使用此项。 电路 ID 验证检查对象的 细化中不使用 此项。 基准电路 ID 验证检查对象的 细化中不使用 此项。 BOC / 领域 标记 ID 验证检查对象的 细化中不使用 此项。 坏板标记 ID 验证检查对象的 细化中不使用 此项。 全坏板标记 ID 验证检查对象的 细化中不使用 此项。 供给 位置 仅从 指定的供给位置 选出 供给元…
第
4
章
操作篇
4-6.
生产补助
107
4
对于生产中自动验证检查中发生 NG 的元件（供料器），该错误的内容会显示在[选择供给位置]列表的实
测值及结果栏中。(结果的显示，与[安排：连续验证检查]对话框相同。)
[验证元件]对话框，可按照[安排：连续验证检查]对话框同样的方法，使用[连续验证]按钮，对[选择供给位
置]列表的执行栏设定为 ON 的元件（供料器位置）连续执行验证检查。
也可使用[单独验证]按钮，仅对[选择供给位置]列表当前选择行的元件（供料器位置），单独执行验证检
查。
验证检查对象的细化
触摸[安排：连续验证检查]对话框以及[验证元件]对话框中的[细化]按钮，即显示[细化]对话框。[细化]对话
框，可编辑细化条件的内容，触摸[寻找]按钮，可按照相应指定内容，对[选择供给位置]列表中显示的元
件信息进行限制显示。
第
4
章
操作篇
4-6.
生产补助
108
细化条件
说明
步骤
验证检查对象的细化中不使用此项。
电路
ID
验证检查对象的细化中不使用此项。
基准电路
ID
验证检查对象的细化中不使用此项。
BOC/
领域标记
ID
验证检查对象的细化中不使用此项。
坏板标记
ID
验证检查对象的细化中不使用此项。
全坏板标记
ID
验证检查对象的细化中不使用此项。
供给位置
仅从指定的供给位置选出供给元件。如果为空栏，则不进行细化。
验证类型
从
[
全部
]
，
[
电阻值
]
，
[
电容容量
]
，
[
极性
]
中选出选择的验证类型元件。
但如果是
[
全部
]
，则包括验证检查对象外的元件，将所有元件作为对象。
元件名
仅选出元件名中含有指定字符串的元件。如果是空栏，则不进行细化。
贴片
ID
验证检查对象的细化中不使用此项。
元件形状种类
仅选出指定的元件形状种类的元件。如果是空栏，则不进行细化。
吸嘴
ID
仅选出元件贴片时使用指定吸嘴
ID
吸嘴的元件。如果选择全部，则不进行细
化。
元件边长
(
长边
)
仅选出元件外形尺寸的长边的长度在指定的尺寸范围内的元件。如果上限值
与下限值均为空栏，则不进行细化。
元件边长(短边) 仅选出元件外形尺寸的短边的长度在指定的尺寸范围内的元件。如果上限值
与下限值均为空栏，则不进行细化。
元件边长
(
高度
)
仅选出元件高度在指定的尺寸范围内的元件。如果上限值与下限值均为空
栏，则不进行细化。
只限贴片元件
勾选此项，则仅选出当前生产程序的贴片步骤信息中要贴片的步骤，不显示
通过设定跳过而设定为不贴片的供料器。
第
4
章
操作篇
4-6.
生产补助
109
4
4-6-10. 元件废弃

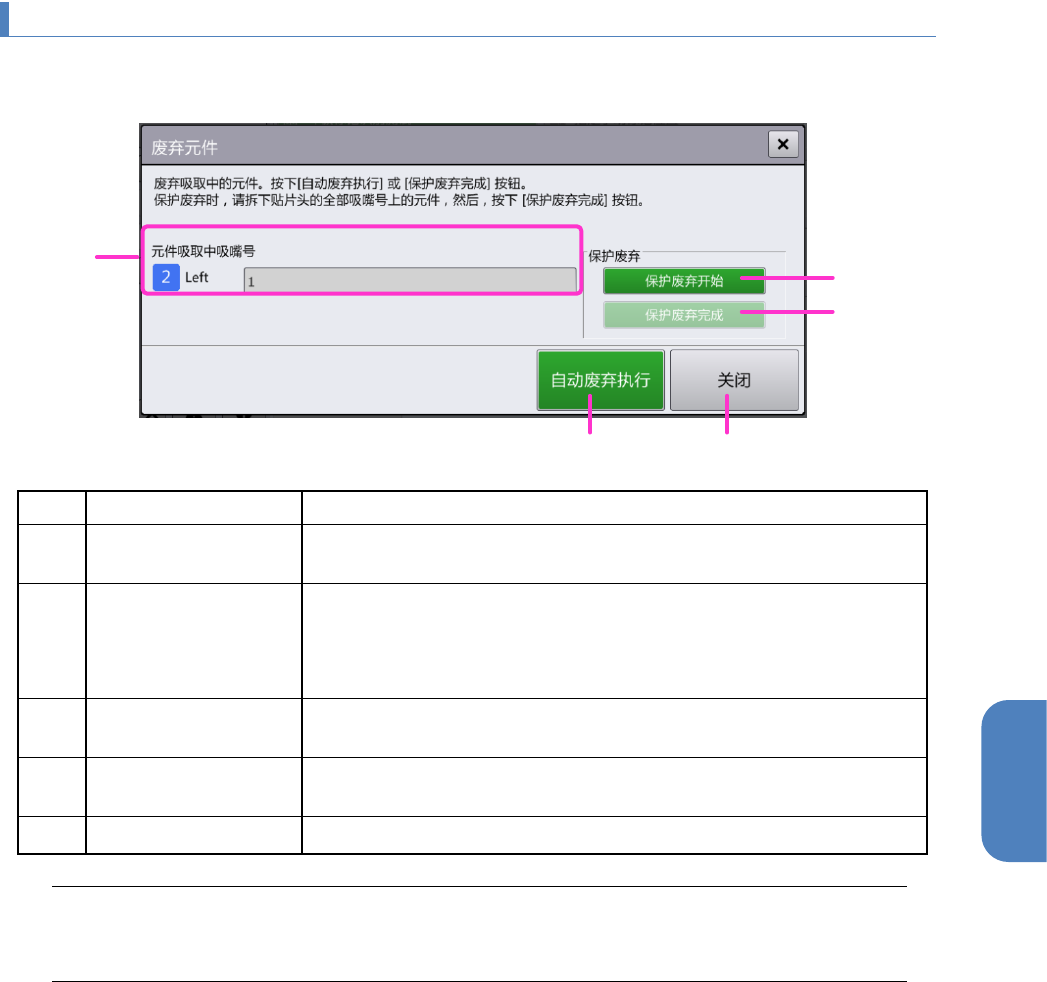

从[错误处理]画面触摸[元件废弃]，即显示[元件废弃]对话框。
在[元件废弃]对话框中，作为在生产中贴片头上的吸嘴吸取元件的状态下，发生了某种错误停止时的对策
处理方法，将吸取中的元件自动废弃到废弃盒，或手动进行保护废弃。
记号
名称
说明
(a)
元件吸取中的吸嘴号
以逗号字符分割，全部显示元件废弃的对象单元相关的，判断为吸取
元件中的吸嘴的吸嘴号。
(b)
保护废弃开始
要手动取下吸取中的所有元件时，触摸此项。
降下左右的一次性更换台车，解除安全盖（罩）的锁定，变为可开始
手动元件废弃操作的状态。
请手动取下对象单元贴片头上的所有元件。
(c)
保护废弃完成
完成保护废弃处理，对贴片头上所有吸嘴相关的元件实施废弃动作
后，解除贴片头的元件吸取状态。
(d)
自动废弃执行
对贴片头上所有吸嘴相关的元件执行废弃动作后，解除贴片头的元件
吸取状态。
(e)
关闭
关闭对话框。
注意
• 进行保护废弃后，如果有元件残留，在接下来按下保护废弃完成按钮的处理中，残留的元件
会全部被自动废弃，敬请注意。
a
d
e
b
c
