第 4 章 操作篇 4- 9. 手动控制 144 吸嘴 RN 轴的相对移动 1 触摸 [ 相对移动量 ] 文本框，输入从当前位置的相对旋转角度。 触摸 [ 相对移动量编辑 ] 的 / ，可增减 旋转角度。 2 触摸 [ 相对坐标移动 ] 。 RN 轴将从当前 位置按 [ 相对移动量 ] 中指定的角度旋转。 3 触摸 [ 关闭 ] 。 关闭对话框，返 回 [ 贴片头控制 ] 画面 。 Tips • 轴 动作过程中无法操作 画面。 吸嘴 R…
第
4
章
操作篇
4-9.
手动控制
143
4
吸嘴 RN 轴的绝对移动
触摸[贴片头控制]画面的[RN]，显示[RN 轴移动]对话框。
贴片头类型为高速时，旋转吸嘴，移动到任意位置，确认元件摄像机中显示的吸嘴前端状态。
[位置资讯]的[现在位置]中将显示 RN 轴的当前角度。
■贴片头类型为高速时
■贴片头类型为通用时
1
触摸
[
目标位置
]
文本框，输入旋转角度。
2
触摸
[
绝对坐标移动
]
。
RN 轴将旋转至[目标位置]中指定的角度。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
• 轴动作过程中无法操作画面。
第
4
章
操作篇
4-9.
手动控制
144
吸嘴 RN 轴的相对移动
1
触摸
[
相对移动量
]
文本框，输入从当前位置的相对旋转角度。
触摸[相对移动量编辑]的 / ，可增减旋转角度。
2
触摸
[
相对坐标移动
]
。
RN 轴将从当前位置按[相对移动量]中指定的角度旋转。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
• 轴动作过程中无法操作画面。
吸嘴 RN 轴的微调移动
1
触摸
[
微调动作移动
]
。
显示微调移动的软键盘。
2
指定旋转速度。
触摸[低速]、[中速]、[高速]中的任意一个。
3
触摸软键盘的旋转方向键。
RN 轴将向触摸的方向键方向旋转。
4
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。

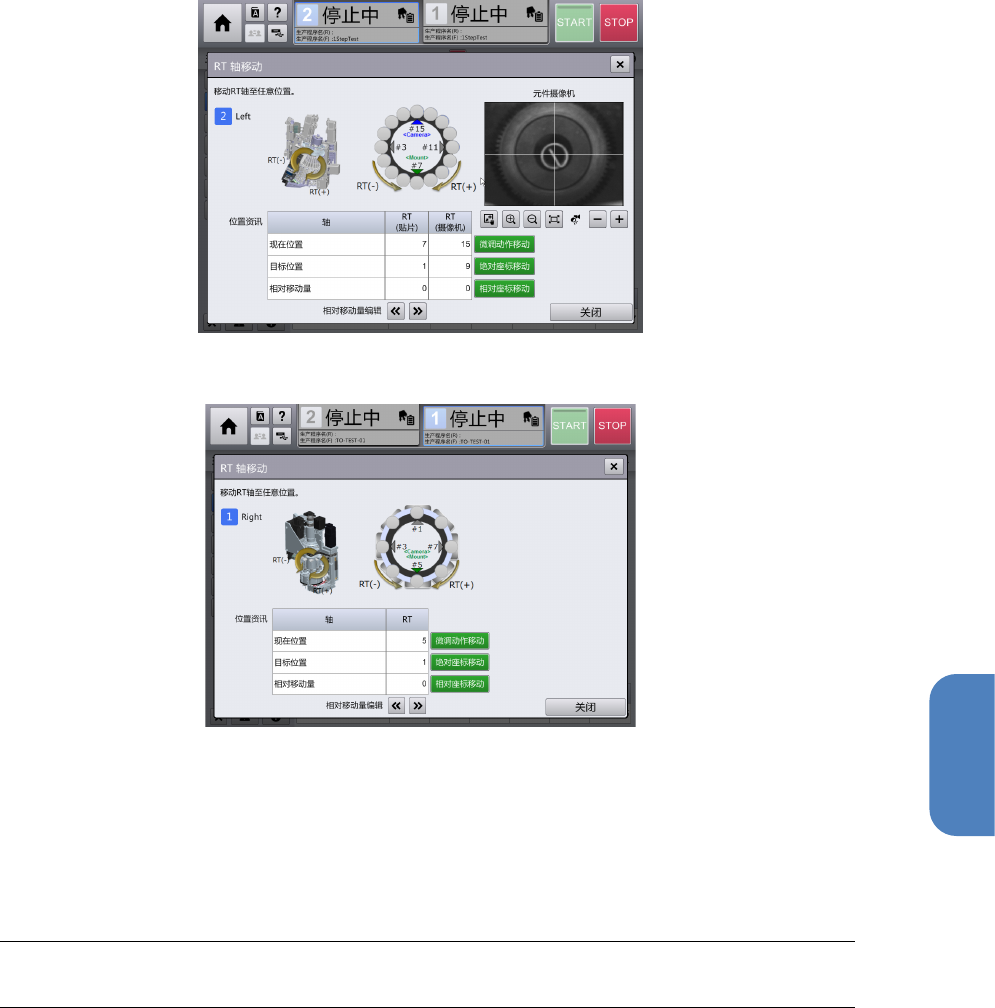

旋转座 RT 轴的绝对移动
触摸[贴片头控制]画面的[RT]，即显示[RT 轴移动]对话框。
贴片头类型为高速时，旋转吸嘴，移动到任意位置，确认元件摄像机中显示的吸嘴前端状态。
[位置资讯]的[RT(贴片)]中将显示元件贴片位置的吸嘴号，[RT(摄像机)]中将显示元件摄像机位置的吸嘴
号。
第
4
章
操作篇
4-9.
手动控制
145
4
■贴片头类型为高速时
■贴片头类型为通用时
1
触摸
[
目标位置
]
文本框，输入移动目标位置。
2
触摸
[
绝对坐标移动
]
。
RT 轴将旋转至[目标位置]中指定的位置。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
• 轴动作过程中无法操作画面。
