第 4 章 操作篇 4- 9. 手动控制 148 3 触摸 [ OFF ] 。 吸嘴中的气体控 制变为 OFF ，吸嘴中的压力 恢复为正常状 态。 4 触摸 [ 关闭 ] 。 返回 [ 贴片头 控制 ] 画面。 Tips • 在未 吸取元件的 状态（吸嘴上没有任 何东西的状态）下， 请将 [ 阀切换 ] 设为 [ 关闭 ] 。如果一直 按住真空按钮， 灰尘等异物可 能进入吸嘴内部。 • 更改 吸嘴号时， [ 贴片头控制 ] 画面中 将显…
第
4
章
操作篇
4-9.
手动控制
147
4
贴片头气体的切换操作
切换当前贴片位置上的吸嘴气压。
1
触摸
[
贴片头控制
]
画面的
[VAC]
。

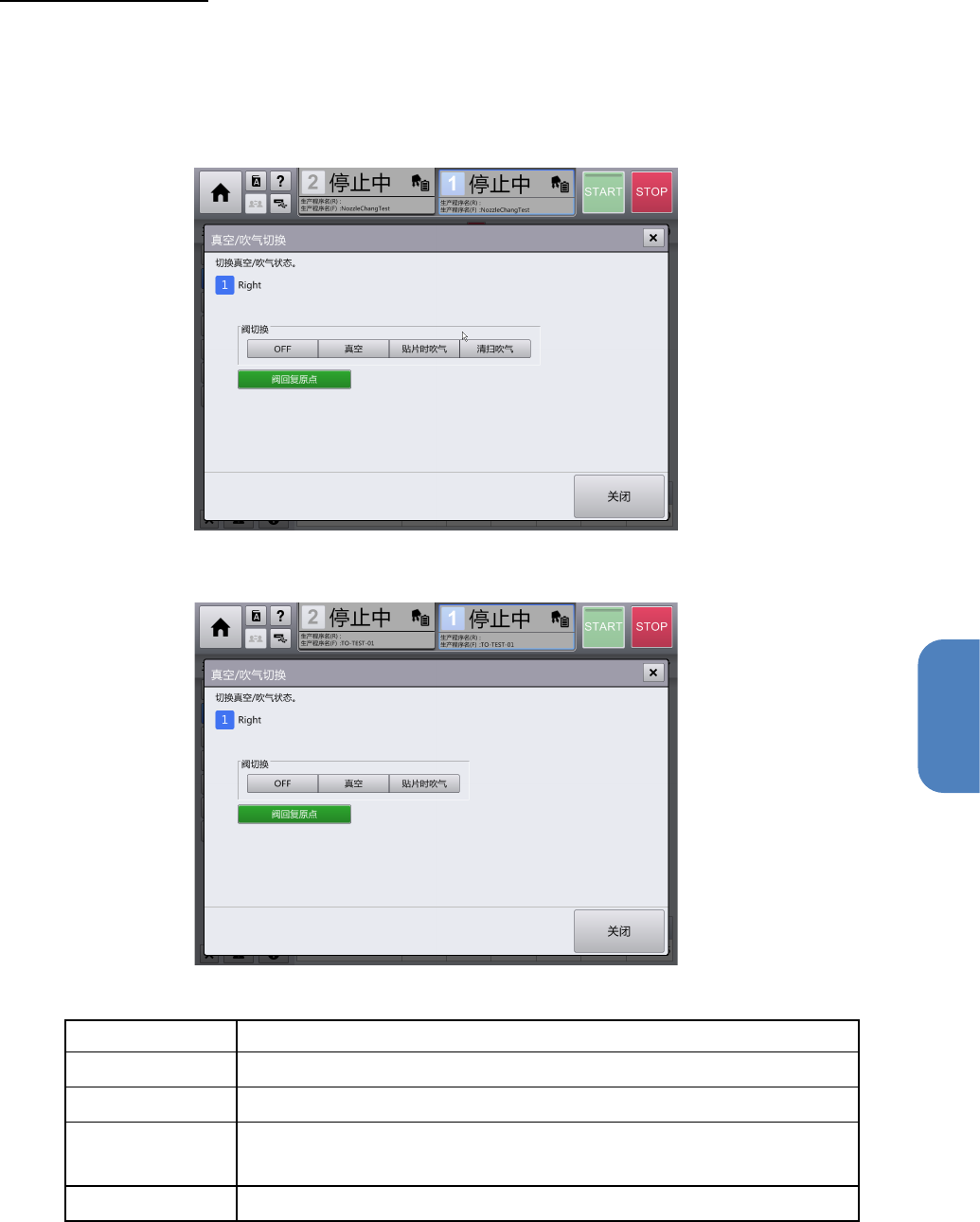

显示[真空/吹气切换]对话框。
■贴片头类型为高速时
■贴片头类型为通用时
2
在
[
阀切换
]
中触摸
[
真空
]
，
[
贴片时吹气
]
，
[
清扫吹气
]
，或
[
阀回复原点
]
中的任意一个。
名称
动作
真空
将吸嘴中的气体变为真空状态（吸取元件时的状态）。
贴片时吹气
将吸嘴中的气体变为吹气（贴片元件时的吹气）。
清扫吹气
将吸嘴中的气体变为清扫吹气（清扫吸嘴时的吹气），去除异物。
仅在贴片头类型为高速时显示。
阀回复原点
进行阀门回复原点动作。
第
4
章
操作篇
4-9.
手动控制
148
3
触摸
[OFF]
。
吸嘴中的气体控制变为 OFF，吸嘴中的压力恢复为正常状态。
4
触摸
[
关闭
]
。
返回[贴片头控制]画面。
Tips
• 在未吸取元件的状态（吸嘴上没有任何东西的状态）下，请将[阀切换]设为[关闭]。如果一直
按住真空按钮，灰尘等异物可能进入吸嘴内部。
• 更改吸嘴号时，[贴片头控制]画面中将显示[RT 轴移动]对话框，更改吸嘴号后请进行上述步
骤的操作。
第
4
章
操作篇
4-9.
手动控制
149
4
4-9-3. 台架控制
在顶部菜单中按[手动控制] - [台架控制]的顺序触摸后，将显示[台架控制]画面。
[台架控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
记号
名称
说明
(a)
一次性更换台车
情报
显示操作对象一次性更换台车的类型。
• 无：无一次性更换台车，或处于已下降的状态
• 一次性更换台车(ETF)：19 个全带式供料器一次性更换台车
(b)
一次性更换台车
示意图
安装了一次性更换台车时，会显示此项。
(c)
一次性更换台车
状态
显示单元的一次性更换台车的上升
/
下降状态，通过分组中的按钮使一
次性更换台车上升/下降。
一次性更换台车上升过程中，或虚拟一次性更换台车的状态下，会显示
[上升]和红圈（
）。
如果无一次性更换台车，或一次性更换台车会被上升的状态下，则显示
[下降]和黑圈（
）。
触摸[一次性更换台车上升]，会使一次性更换台车上升，进行识别。
触摸[一次性更换台车下降]，则使一次性更换台车下降。
(d)
切割状态
一次性更换台车上配备有切割器单元时，显示切割器单元的开
/
关，用
分组中的按钮进行切断动作。
切割器打开时，显示[开]及黑圈（
）。
切割器关闭时，显示[闭]及红圈（
）。
触摸[切割切断]，即进行切割器切断动作。
