第 4 章 操作篇 4- 9. 手动控制 154 基准轨道位置 的示教操作 对传送的后通道 基准 轨道 位置进行 调整 ，更新机器数据。 对后通道的 基准 轨道位置 进行 示教后， 可在 [ 安 排：调整传送宽 度 ] 对话框中操作 [ 自动宽度调整 ] 时，将后 通道的基准 位置 变更为指定 的位置。 1 触摸 [ 传送控制 ] 画面的 [ 传送位置调整 ] 。 显示 [ 传送 位置调整 ] 对话框。 2 在 [ 微调动作移动速度 ]…
第
4
章
操作篇
4-9.
手动控制
153
4
[

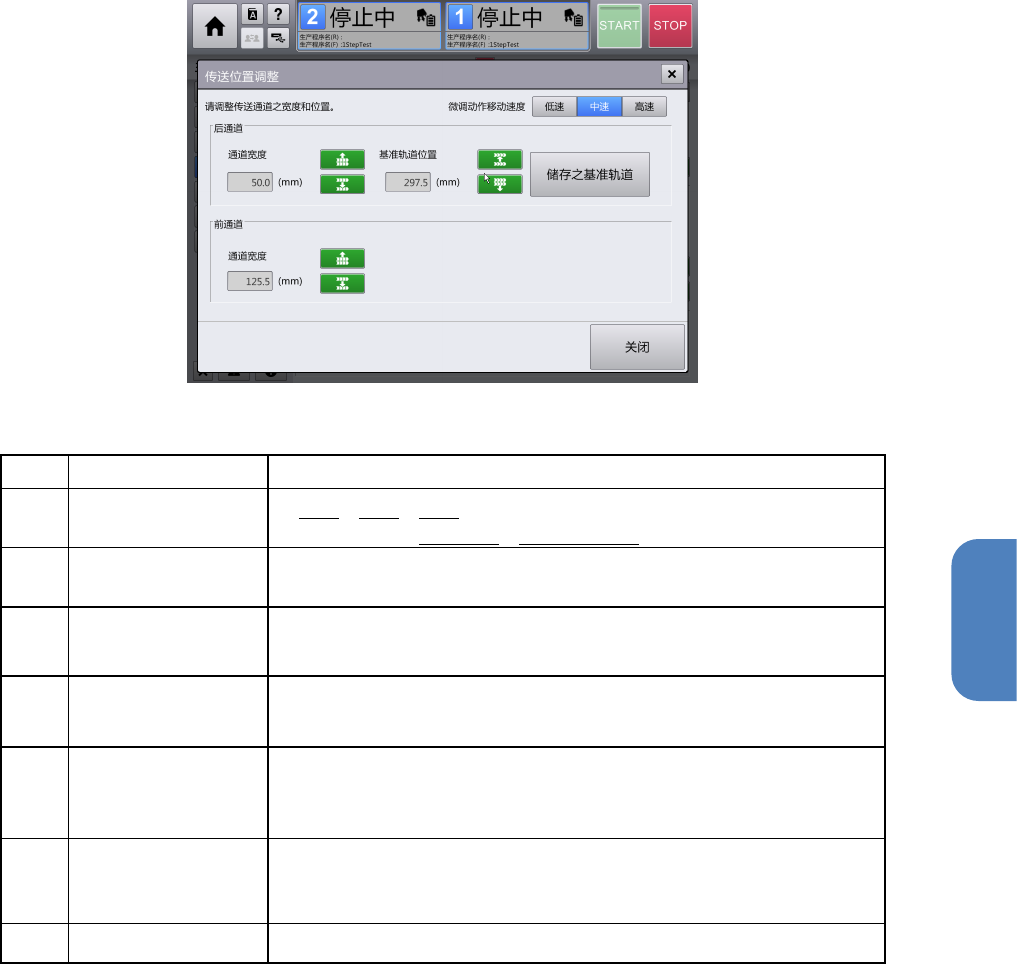

传送位置调整
]
对话框
触摸
[
传送控制
]
画面的
[
传送位置调整
]
，即显示
[
传送位置调整
]
对话框，可调整各轨道宽度方向的位置，
以及进行后侧通道的基准轨道的位置示教。
记号
名称
说明
(a)
微调动作移动速度
从低速，中速，高速中选择通过微调动作操作按钮移动搬送轨道的
速度，用于调整通道宽度及基准轨道位置。
(b)
后通道
显示，调整双通道搬送的后侧通道的宽度及基准轨道（第
3
轨道或
第
4
轨道）的当前位置。
(c)
前通道
显示，调整双通道搬送的前侧通道的宽度。
※前通道的基准轨道（第 1 轨道）的位置是固的，不能移动。
(d)
通道宽度 显示前通道，以及后通道的通道当前通道宽度(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(e)
基准轨道位置
显示后通道的基准轨道的当前位置（从第
1
轨道位置的相对距离）
(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(f)
储存之基准轨道
将当前基准轨道的位置示教保存到机器数据中，作为[安排：调整传
送宽度]对话框中操作[自动宽度调整]按钮时的自动宽度调整的基准
位置。
(g)
关闭
关闭
[
传送位置调整
]
对话框。
第
4
章
操作篇
4-9.
手动控制
154
基准轨道位置的示教操作
对传送的后通道基准轨道位置进行调整，更新机器数据。对后通道的基准轨道位置进行示教后，可在[安
排：调整传送宽度]对话框中操作[自动宽度调整]时，将后通道的基准位置变更为指定的位置。
1
触摸
[
传送控制
]
画面的
[
传送位置调整
]
。
显示[传送位置调整]对话框。
2
在
[
微调动作移动速度
]
中，从
[
低速
]
、
[
中速
]
、
[
高速
]
选择传送的宽度方向微调动作操作
的速度。
3
如果在基准轨道的目标位置上，存在其他的轨道，要使用前后通道的通道宽度微调动作
操作按钮，移动到不干扰的位置上。
4
使用基准轨道位置的微调动作操作按钮，将基准轨道位置调整到目标位置。
5
触摸
[
储存之基准轨道的位置
]
，更新机器数据。
Tips
• 如果不触摸[储存之基准轨道的位置]即关闭对话框时，在[安排：调整传送宽度]对话框中操作
[自动宽度调整]时，基准轨道的位置会回到示教前的位置。
6
触摸
[
关闭
]
。
返回[传送控制]画面。
注意
• 在[机器设置]菜单的[装置设定]画面中，对传送的基准轨道进行变更后，必须在[传送位置调整]
对话框中调整基准轨道的位置，操作[储存之基准轨道位置]，对机器数据进行更新。
• 要变更基准轨道时，必须进行传送轨道的基准轨道位置的变更工事。如果尚未进行实际的轨
道位置变更工事，则不能在本画面中正确进行后通道的通道宽度微调动作操作。
第
4
章
操作篇
4-9.
手动控制
155
4
[
基板停止位置调整
]
对话框
触摸 [传送控制]画面的[基板停止位置调整]，即会显示[基板停止位置调整]对话框，用于使用生产对象基板
自动示教，实施各站点的基板传送测试，使基板停止位置停止在正确的目标位置。
记号
名称
说明
(a)
通道选择
选择要进行基板的停止位置调整的对象站点。
对象单元在共通面板中选择。
(b)
生产程序信息
如果生产程序尚未设置，要向调整用的治具基板进行生产程序切换时，可触
摸[生产程序切换]。
如果生产程序已设置，使用该对象生产基板进行调整时，无需进行本操作。
(c)
微调
通过对于对象通道传送宽度微调操作进行微调整，通道会以低速动作。
(d)
执行调整
将基板安放在对象站点上之后，触摸此项，即反复进行基板的传送动作及
BOC/领域标记的识别，自动示教实际停止位置相对于基板的目标停止位置的
偏差值。
调整处理正常完成后，将该数据作为以后基板停止位置的补正值覆盖保存到
机器数据。
(e)
关闭
关闭
[
基板停止位置调整
]
对话框。
a
b
c
ｄ
e
