4-11. 编辑生产程序

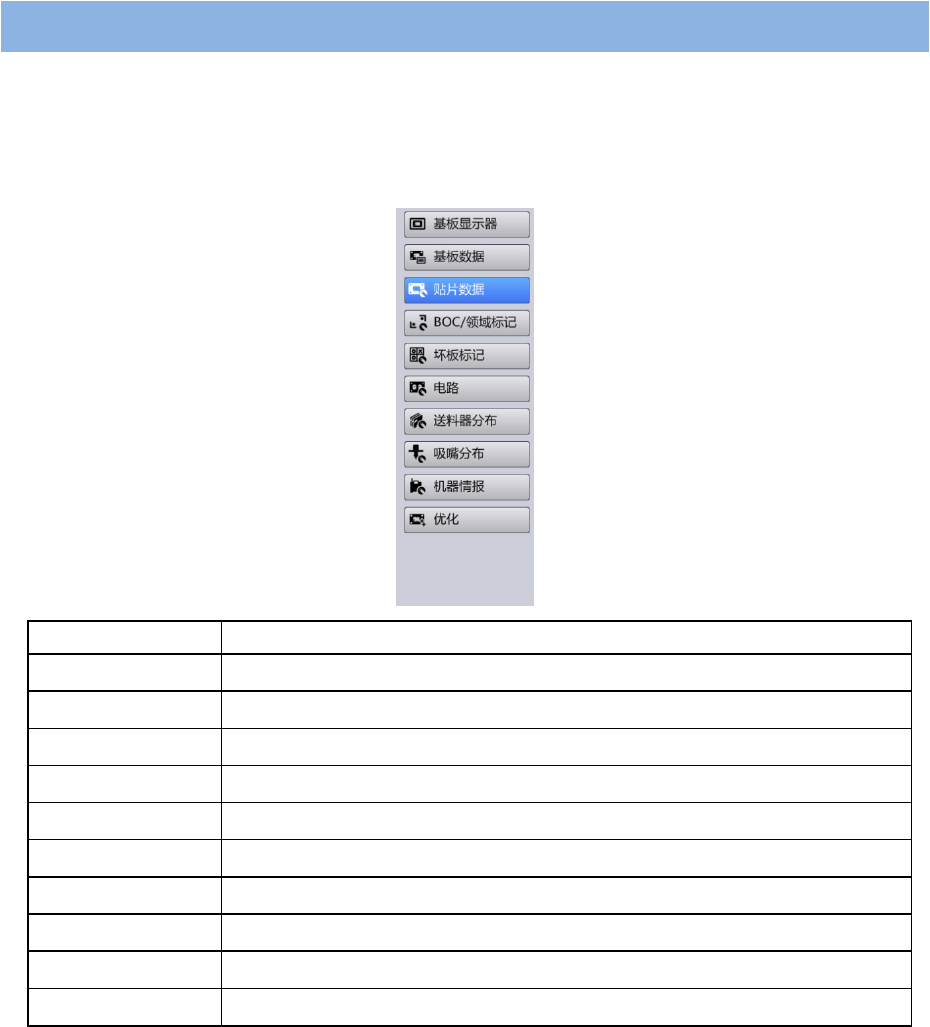

编辑生产程序菜单
在[编辑生产程序]菜单中，可对下载的生产程序，机器中保存的生产程序，新生产程序进行编辑和优化。
触摸[顶部菜单]的[编辑生产程序]，即打开 [编辑生产程序]菜单。[编辑生产程序]在用户级别为
[SUPERVISOR（管理员）]，或[MAINTENANCE（维护）]时，才会显示。
菜单
操作
基板显示器
显示基板的完成示意图。
基板数据
编辑基板大小，搬送数据。
贴片数据
编辑基板上元件的贴片位置，贴片步骤等。
BOC/
领域标记
编辑基板上
BOC
标记、领域标记、焊锡标记的位置，标记信息。
坏板标记
编辑基板上坏板标记的位置，标记信息。
电路
编辑基板上电路的展开位置信息。
送料器分布
编辑供给部元件的配置信息。
吸嘴分布
编辑贴片头中使用的吸嘴配置，使用个数。
机器情报
编辑机器的构成信息。
优化
执行生产程序的优化。
第
4
章
操作篇
4-11.
编辑生产程序
177
4
4-11-1. 共通面板的操作
在[编辑生产程序]菜单中切换显示共通面板。
名称
说明
剪下
剪切选择的行。
剪切的行只支持
[
贴上
]
操作。
清除
清除选择的行。清除的行留作空白行。
删除
删除选择的行，删除行被挤掉消失。
复制
复制选择的单元格或行。
贴上
粘贴复制的单元格或行。
插入
插入选择行数的空白行。
插入粘贴
插入复制或剪切的行。
无法同时插入到多个行中。
元件选择一览
显示
[
元件选择一览
]
对话框，替换为选择的元件
(
仅在贴片画面中显示此项
)
。
变更步骤号码
对使用
[
排序
]
排列的贴片资料的步骤号重新编号。
整理
指定优先顺序，对表格进行排序。
选择站点
要通过按
[T]
按钮或
[S]
按钮对实际基板上的位置或参数进行示教时，必须选择要放置
基板的站点。
在按钮的下侧显示当前选择的站点位置（单元编号 [1]或 [2] 、以及通道号 [F] 或
[R]）。
装置处于基板生产过程中，不能使用此项。
同一数值设定
将选中单元格中的字符串替换为文本框中输入的字符串。
加上同一数值
在选中单元格的数值中加上文本框中输入的数值。
累计
在选中单元格的数值中累计加上文本框中输入的数值。
元件名一览
显示
[
元件名一览
]
对话框，替换为选择的元件名
(
仅在
[
送料器分布画面
]
中显示此项
)
。
移动供料器
显示
[
移动供料器
]
对话框（仅在
[
送料器分布
]
画面中显示此项）。
复数选择
同时选择供给装置。（仅在
[
送料器分布
]
画面中显示此项）。
Alt
制作供给位置备用。（仅在
[
送料器分布
]
画面中显示此项）。
重设程序
重置数据。
第
4
章
操作篇
4-11.
编辑生产程序
178
名称
说明
储存文件
覆盖保存数据。
标题区域
如果生产程序已打开，标题区域会显示「生产文件名」及「生产程序名」。
[
元件名列表
]
对话框
记号
名称
说明
(a)
元件名
显示配置元件的元件名。
(b)
贴片数
显示配置元件的贴片数量。
(c)
配置
配置选中元件名对应的元件。
(d)
删除
删除选中的元件名。
[
移动供料器
]
对话框
移动[供料器分布]画面中显示的供给部可整列统一移动。
触摸
/ 移动带式供料器。例如，带式供料器设置于 101～110 的供给部
时，触摸
，将移动到 102～111 的供给部。
