第 4 章 操作篇 4- 11. 编辑生产程序 189 4 项目名称 说明 照明 1 ～ 照明 5 选择重试用标记 识别时的照明 种类及亮度。亮度输 入范围，常亮为 0 ~ 4 ，闪 烁为 0 ~ 8 。数值 越大，亮度越亮。 将全部 照明 层级设定为 0 时，不进行 重试 识别 。 标记 形状为焊锡时，仅可使用 闪烁。 识别 算法 显示 识别焊锡中使用的识别算 法编号。 不能 编辑。 仅在 标记形状为焊锡时，需使 用此项。 尺寸容许范…
第
4
章
操作篇
4-11.
编辑生产程序
188
标记类型
项目名称
说明
ID
在
1
～
20
的范围内设定标记使用的标记类型
ID
。
标记形状
从列表中选择使用的标记形状。
标记类型为焊锡时，要选择焊锡形状（ ）。
标记形状方向
选择了有方向性的形状时，从列表中选择标记的方向。
X (mm) /
Y (mm)
在
0.001mm
～
999.999mm
的范围内输入
BOC /
领域标记的
XY
大小。
标记形状为焊锡时，要输入焊锡外形尺寸。
焊锡外形尺寸
X[mm]/Y[mm]
在
0.001mm
～
8.000mm
的范围内输入焊锡标记的
XY
大小。
标记形状为焊锡时，要输入此项。
辅助尺寸
选择为以下任一
[
标记形状
]
时，在
0mm
～
999.999mm
的范围内输入合适的
值。
• 十字：输入十字的线宽
• 圆形轮廓：输入圆的内径
标记形状为焊锡时，不使用此项。
对比度图案
使相机的感光度变化的参数。
如果通过照明的调整没有改善，在 0～9 的范围内选择号码，使焊锡印刷与基
板的对比度良好。
标记形状为焊锡时，需要输入此项。
面积检查阈值
[%]
在
0
～
100(%)
的范围内输入在面积检查
(
状态检查
)
中使用的面积比的阈值。
指定为 0 时，不实施面积检查。
标记形状为焊锡时，需要输入此项。
去除噪声尺寸
在
3
～
23
的范围内指定标记周围的噪声降低水平。
标记形状为焊锡时，需要输入此项。
位置偏移检查阈值
[mm]
在
0.000
～
0.500 (mm)
的范围内输入焊锡位置偏移检查中检出的位置偏移量
的阈值。
指定为 0.000 时，不实施位置偏移检查。
标记形状为焊锡时，需输入此项。
判定值
在
1 ~ 1,000
的范围内输入标记识别时标记形状一致的指数。数值越大，越需
要标记一致。
标记形状为焊锡时，不使用此项。
2
值化阈值
在
0
～
255
的范围内，输入
2
值化阈值，使得标记识别图像中，仅监视的焊锡
部分明亮可见。
标记形状为焊锡时，需输入此项。
照明层级
选择标记识别时的照明种类、亮度。亮度的输入范围：常亮为
0 ~ 4
、闪烁为
0 ~ 8。数值越大越亮。
不能将
OCC
摄像机的所有照明级别设定为
0
。
判定值
1
～
判定值 5
在指数
1
～
1,000
的范围内输入重试用标记识别时的标记形状一致指数。数值
越大，需要越一致的标记。
标记形状为焊锡时，不使用此项。
2
值化阈值
1
～
2
值化阈值
5
在
0
～
255
的范围内指定重试用标记识别时的
2
值化阈值。
标记形状为焊锡时，需输入此项。
第
4
章
操作篇
4-11.
编辑生产程序
189
4
项目名称
说明
照明
1
～
照明
5
选择重试用标记识别时的照明种类及亮度。亮度输入范围，常亮为
0 ~ 4
，闪
烁为 0 ~ 8。数值越大，亮度越亮。
将全部照明层级设定为 0 时，不进行重试识别。
标记形状为焊锡时，仅可使用闪烁。
识别算法
显示识别焊锡中使用的识别算法编号。
不能编辑。
仅在标记形状为焊锡时，需使用此项。
尺寸容许范围
相对于标记大小，输入找到的标记之大小容许范围。
标记形状为焊锡时，不使用此项。

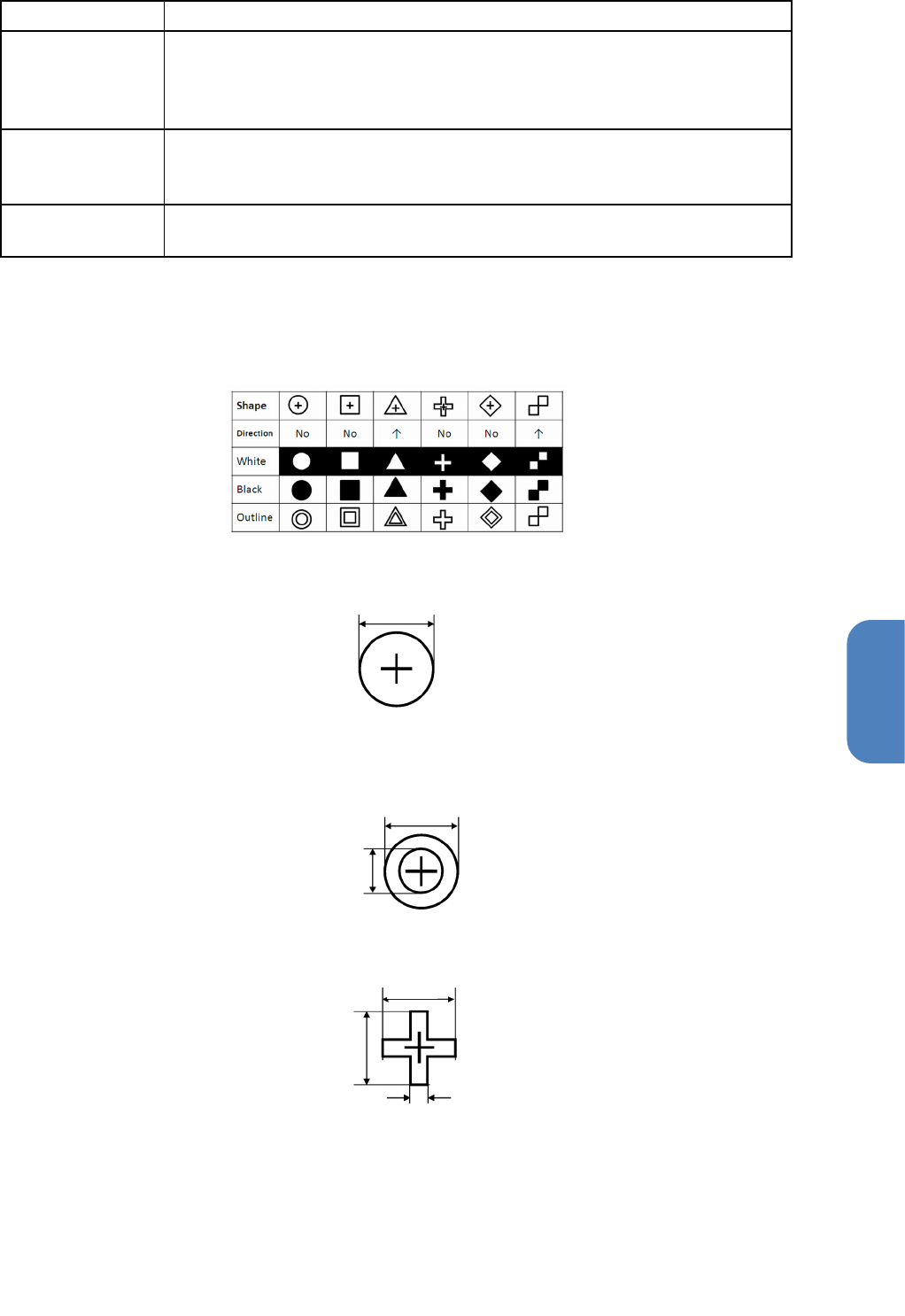

标记形状
BOC /领域标记有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
形状中选择为圆形（白，黑）时
输入圆的直径。
形状中选择为圆形（双重）时
输入外侧和内侧圆的直径。
形状中选择为十字形时
输入宽度，高度，厚度。
直径
外侧
内侧
宽度
高度
厚度
第
4
章
操作篇
4-11.
编辑生产程序
190

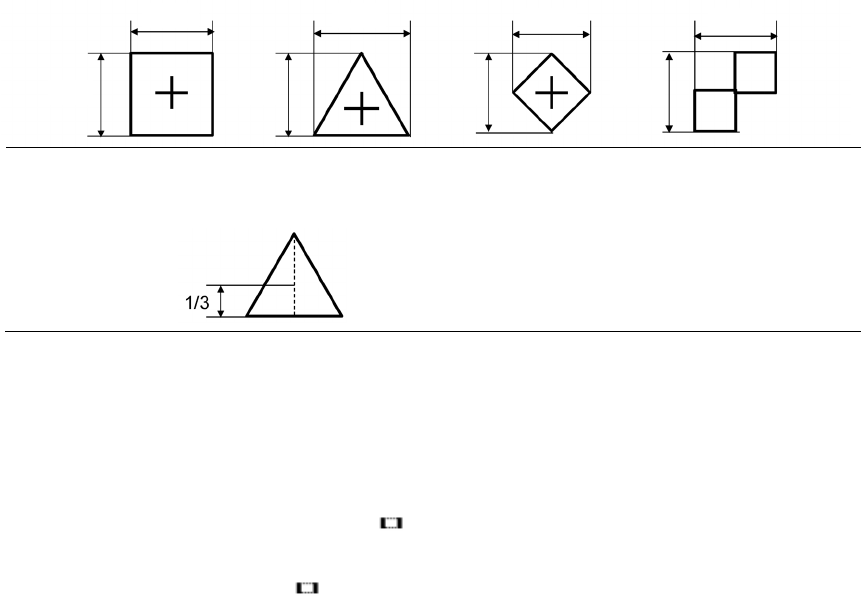

形状中选择为圆形，十字形以外时
输入宽度和高度。
Tips
△的识别坐标位置不是标记中心坐标，而是从垂直平分线从下往上 1/3 的部分。
限制事项
・BOC/领域标记信息中，如果基准 BOC ID 的标记类型为领域或焊锡时，必须指定 1 以上的 BOC/
领域标记的 ID。如果标记类型为 BOC，基准 BOC ID 的指定必须为 0。
・BOC/领域标记信息中，如果标记类型为 BOC 或领域时，使用的标记信息中，作为指定的标记类
型信息的标记形状，不能指定
焊锡形状（ ）。
・BOC/领域标记信息中，如果标记类型为
焊锡时，使用的标记信息中，作为指定的标记类型信息的
标记形状，必须指定
焊锡形状（ ）。
・BOC/领域标记信息中，不能重复使用相同的标记 ID。
・BOC/领域标记信息中，如果电路展开为展开时，需要在基准 BOC ID 中，同样将指定的 BOC/领
域标记信息的电路展开也设定为展开。
・BOC/领域标记信息中，如果标记类型为
焊锡、或领域时，不能作为坏板标记位置补正用的 BOC
使用。
宽度
宽度
宽度
宽度
高度
高度
高度
高度
