第
4
章
操作篇
4-11.
编辑生产程序
189
4
项目名称
说明
照明
1
～
照明
5
选择重试用标记识别时的照明种类及亮度。亮度输入范围，常亮为
0 ~ 4
，闪
烁为 0 ~ 8。数值越大，亮度越亮。
将全部照明层级设定为 0 时，不进行重试识别。
标记形状为焊锡时，仅可使用闪烁。
识别算法
显示识别焊锡中使用的识别算法编号。
不能编辑。
仅在标记形状为焊锡时，需使用此项。
尺寸容许范围
相对于标记大小，输入找到的标记之大小容许范围。
标记形状为焊锡时，不使用此项。
标记形状
BOC /领域标记有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
形状中选择为圆形（白，黑）时
输入圆的直径。
形状中选择为圆形（双重）时
输入外侧和内侧圆的直径。
形状中选择为十字形时
输入宽度，高度，厚度。
直径
外侧
内侧
宽度
高度
厚度
第
4
章
操作篇
4-11.
编辑生产程序
190
形状中选择为圆形，十字形以外时
输入宽度和高度。
Tips
△的识别坐标位置不是标记中心坐标，而是从垂直平分线从下往上 1/3 的部分。
限制事项
・BOC/领域标记信息中，如果基准 BOC ID 的标记类型为领域或焊锡时，必须指定 1 以上的 BOC/
领域标记的 ID。如果标记类型为 BOC，基准 BOC ID 的指定必须为 0。
・BOC/领域标记信息中，如果标记类型为 BOC 或领域时，使用的标记信息中，作为指定的标记类
型信息的标记形状，不能指定
焊锡形状（ ）。
・BOC/领域标记信息中，如果标记类型为
焊锡时，使用的标记信息中，作为指定的标记类型信息的
标记形状，必须指定
焊锡形状（ ）。
・BOC/领域标记信息中，不能重复使用相同的标记 ID。
・BOC/领域标记信息中，如果电路展开为展开时，需要在基准 BOC ID 中，同样将指定的 BOC/领
域标记信息的电路展开也设定为展开。
・BOC/领域标记信息中，如果标记类型为
焊锡、或领域时，不能作为坏板标记位置补正用的 BOC
使用。
宽度
宽度
宽度
宽度
高度
高度
高度
高度
第
4
章
操作篇
4-11.
编辑生产程序
191
4
4-11-6. 坏板标记编辑
[
坏板标记
]

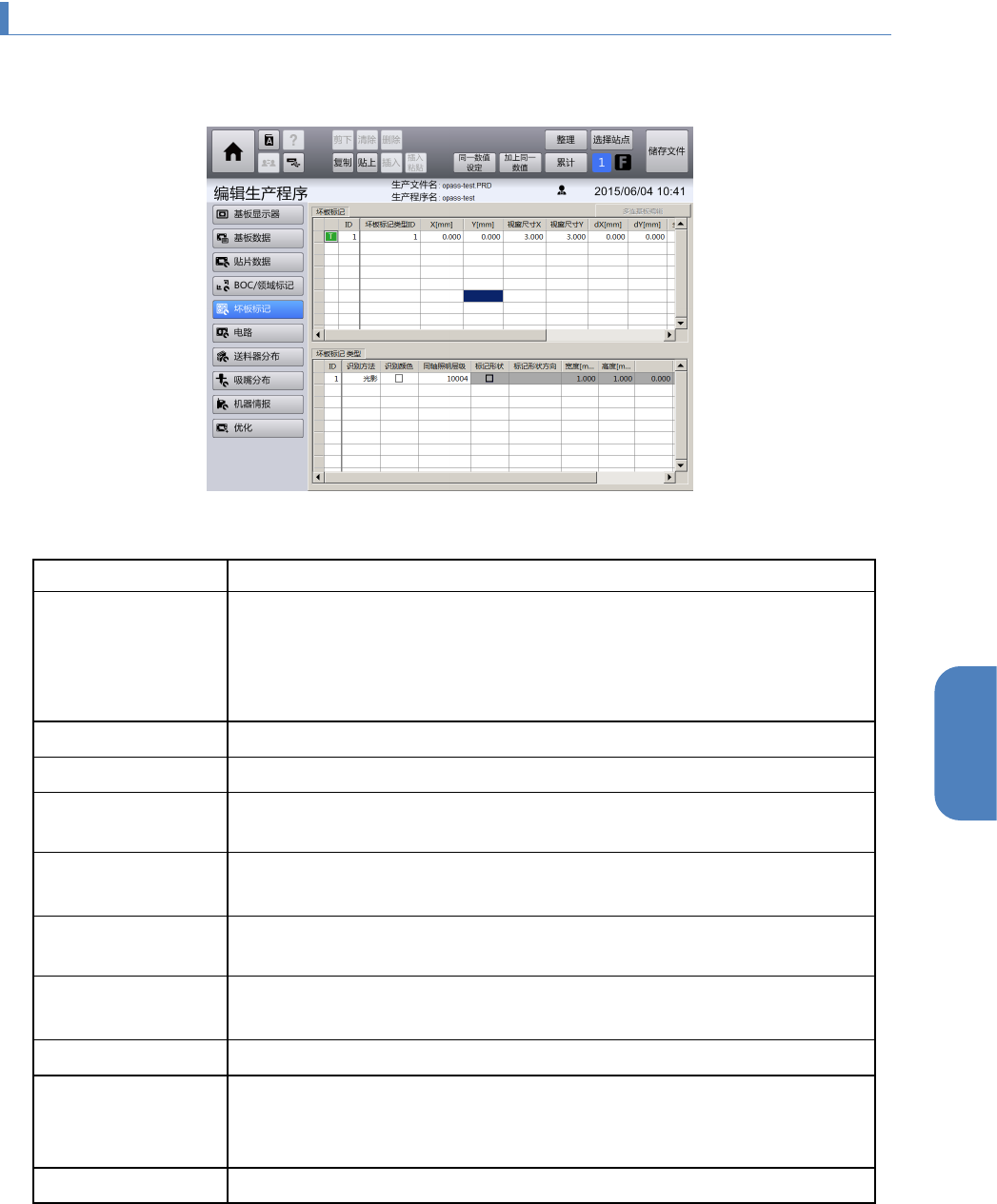

画面
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[坏板标记]，显示[坏板标记]画面。
坏板标记
项目名称
说明
T 按钮 为了对坏板标记的识别位置进行示教，将会显示 [坏板标记示教] 对话框。
要在示教中使用的基板，通过在［编辑生产程序］菜单画面中触摸共通面
板的［选择站点］即会显示出来，在［选择站点］对话框中决定站点，通
过[基板搬送]对话框进行搬入。
详情请参阅「
4-15-3
标记示教」。
ID
在
1
～
500
的范围内显示与注册数量对应的序列号。
坏板标记类型
ID
在
1
～
20
的范围内输入所用坏板标记类型的
ID
。
X (mm) / Y (mm)
在
-1200.00mm
～
1200.00mm
的范围内输入坏板标记设定位置的
X
坐标，
在 -999.999mm～999.999mm 的范围内输入 Y 坐标。
视窗尺寸
X
／
视窗尺寸 Y
将用摄像机识别坏板标记时的识别范围之
XY
大小作为窗口大小，输入范围
为 0.000mm～999.999mm。如果输入的范围过窄或过宽，将无法识别。
dX (mm) / dY (mm)
在
-1200.00mm
～
1200.00mm
的范围内输入相对于输入的窗口大小的微调
用 X 补正值，在 -999.999mm～999.999mm 的范围内输入 Y 补正值。
全坏板标记
ID
在
0
～
500
的范围内输入作为全坏板标记的坏板标记类型
ID
。
关于全坏板标记的详情，请参阅下述的「全坏板标记说明」
电路
ID
以
0 ~ 500
的范围内显示坏板标记所属的电路
ID
。
BOC
标记
ID
在
0
～
500
的范围内输入坏板标记的位置补正的
BOC/
领域标记
ID
。
BOC/领域标记 ID，标记类型仅可指定 BOC 的标记。
设定值为 0 时，不能使用 BOC 标记进行坏板标记位置的补正。
电路展开
设定是否展开坏板标记。
