第 1 章 安全注意事项 1- 7. 操作环境条件 安全规格 13 1 关于本机内的电池 本机的控制用计 算机 内部 ， 以及 贴片头部和 X 轴后部 CABLEVEY OR （“坦克 链 ” ）旁边有内 置锂电池。 控制用计算机在 UPS 和主板上使用。
第
1
章
安全注意事项
1-7.
操作环境条件
安全规格
12
*注 2：标准状态：温度 20℃，绝对压力 0.1MPa(=100kPa=1bar)，相対湿度 65％的空气状态。
必要空气供给量按如下计算：
20 L/min（标准状态）时 ⇒ 20/0.926（系数）= 需要 21.6L/min 以上的供气。
*注 3：按下列条件测量
• 从距离机器前面 1m 的地面上 1.5m 高度
• 进行着通常想象的动作状态下，前面外罩关闭的状态时
设计参照规定
机械指令
EN ISO121000：2010，EN60204-1: 2006+A1:2009，
EN ISO13849-1:2008/AC:2009 及其他
输气软管形状
外径
φ12 mm 以上
内径
φ8 mm 以上
温度
-15°C 至 +70°C
气压
0MPa ～ 0.7MPa
在符合 CE 标准的环境下使用时关于电缆的注意事项
•
请使用带
ULAWM 2517/c-UL/CE
屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过 30m。
第
1
章
安全注意事项
1-7.
操作环境条件
安全规格
13
1

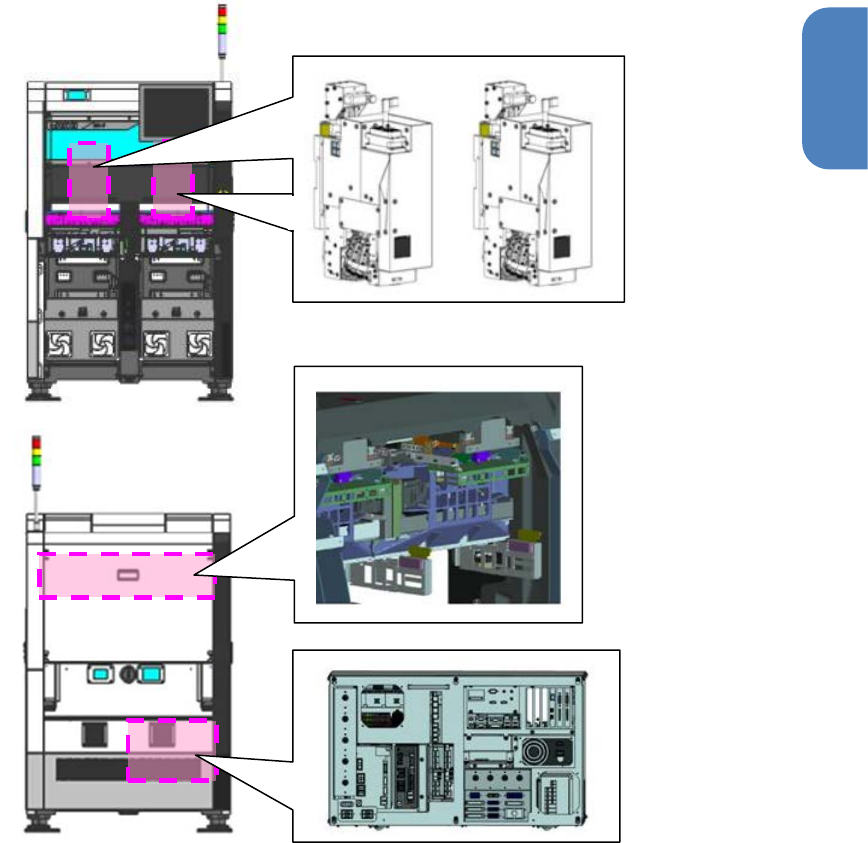

关于本机内的电池
本机的控制用计算机内部，以及贴片头部和 X 轴后部 CABLEVEYOR（“坦克链”）旁边有内置锂电池。
控制用计算机在 UPS 和主板上使用。
第
1
章
安全注意事项
1-8.
关于警告标签
14
1-8. 关于警告标签
警告标签的意思
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
标签指示
说明
位置
小心触电
表示该装置以及场所被供给高压电，若在通电时接触会发生危险。
也表示该位置在主断路器 OFF 后依然通电。
a
请接地线
表示用于外部保护电线的接地端子。
b
触摸注意
靠近可动部分，将手伸入操作时务必注意。
c
注意夹手
表示手，手指等有被可动部分夹住的危险。
d
注意强磁场
不仅是通电，也指有强大磁场的装置及场所。对电子心脏起搏器，
磁卡，钟表可能造成影响。
e
当心激光
表示可能发生由激光线引起的危害。
f
禁止负重
在标志周围坐下或用手施加大负荷，有可能导致零件损坏。
g
机器铭板
记载本机的规格。
j
