第 4 章 操作篇 4- 11. 编辑生产程序 193 4 坏板标记 ID 全坏板标记 ID 所属电路 ID 说明 1 0 0 全坏板标记 2 0 0 全坏板标记 3 1 1 指定的全坏板标 记未 勾选 时，不对这些坏板 标记进行识别， 而进行相关 贴片 步骤的贴 片。 指定的全坏板标 记已 勾选 时，按正常情况对 这些 坏板标记进行识别，然后 决定是否有相 关贴片步骤的 贴片 。 4 1 2 5 2 3 6 2 4 4- 11 - 7…
第
4
章
操作篇
4-11.
编辑生产程序
192
坏板标记类型
项目名称
说明
ID
在
1
～
20
的范围内显示与注册数量对应的序列号。通常为不编辑。
识别方法
从下拉菜单中选择。
识别颜色
坏板标记的颜色比基板颜色亮时，设定为白色，坏板标记的颜色比基板颜色暗
时，设定为黑色。
同轴照明层级
选择标记识别时的照明种类，亮度。亮度的输入范围，常亮为
0 ~ 4
，闪烁为
0
~ 8
。数值越大，亮度越亮。
标记形状
从列表中选择要使用的标记的形状。
标记形状方向
选择了有方向性的形状时，从列表中选择标记的方向。
X(mm)
输入坏板标记的
XY
尺寸，输入范围为
0.001mm
～
999.999mm
。
Y (mm)
辅助尺寸
选择了以下任何
[
标记形状
]
时，输入适当的值，输入范围为
0mm
～
999.999mm。
• 十字
：输入
十字的线宽
•
圆圈
：输入
圆的内径
尺寸容许范围
对于标记的尺寸，输入找到的标记尺寸的容许值范围。
判定值
在
[
识别方法
]
中选择明暗后，输入黑白判定时使用的图像色阶的阈值，输入范围
为1
～255。
在[识别方法]中选择形状后，输入标记识别时的标记形状一致指数，输入范围
为
0
～
1000
。

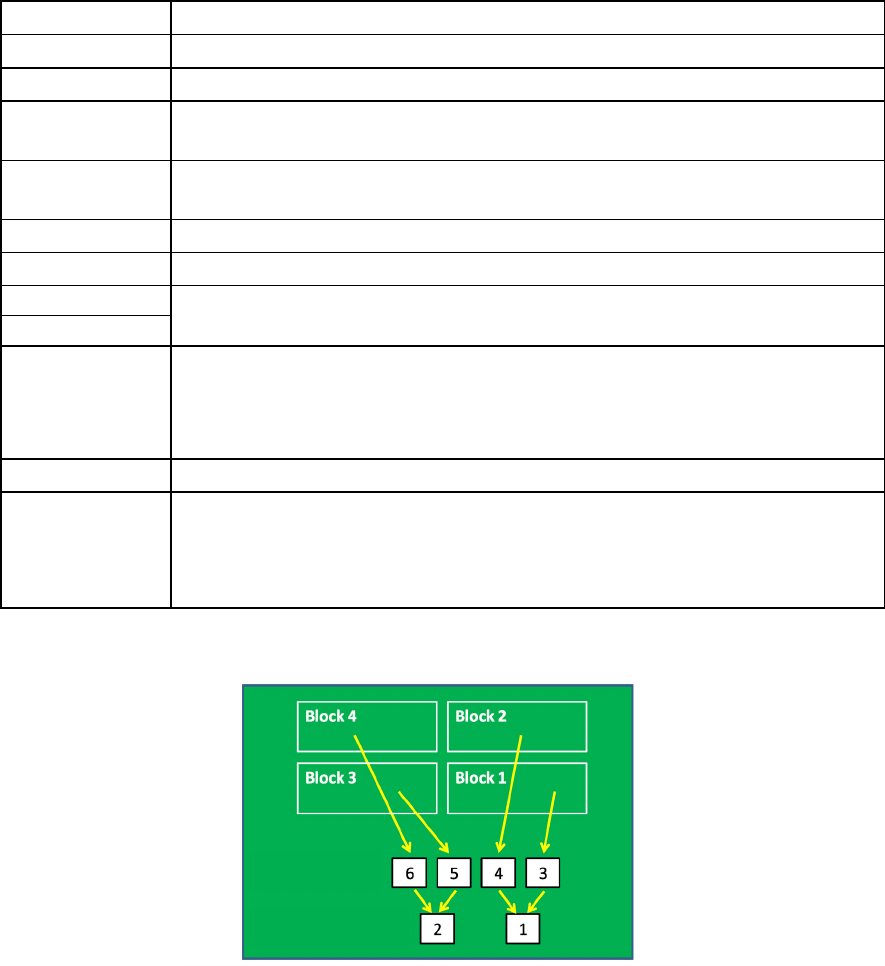

全坏板标记的说明
• 白框表示电路。
• 白色背景的数值表示坏板标记及其 ID。
• 箭头表示坏板标记的关系，上图中 ID1 和 ID2 为全坏板标记。
该图情况下，全坏板标记 ID 的指定如下。
坏板标记
全坏板标记
第
4
章
操作篇
4-11.
编辑生产程序
193
4
坏板标记 ID
全坏板标记 ID
所属电路 ID
说明
1
0
0
全坏板标记
2
0
0
全坏板标记
3
1
1
指定的全坏板标记未勾选时，不对这些坏板
标记进行识别，而进行相关贴片步骤的贴
片。
指定的全坏板标记已勾选时，按正常情况对
这些坏板标记进行识别，然后决定是否有相
关贴片步骤的贴片。
4
1
2
5
2
3
6
2
4
4-11-7. 电路展开信息编辑
电路展开后的基板称为集合板。
在[电路]画面中编辑创建集合板所需的电路信息。
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[电路]，显示[电路]画面。
项目名称
说明
ID
在
1
～
500
的范围内显示与注册数量对应的序列号。
X[mm]
将原点补正值的位置作为原点
(0,0)
，在
-1200.00mm
～
1200.00mm
的范围内输
入展开后电路的起点位置之 X 坐标，在 -999.999mm～999.999mm 的范围内输
入 Y 坐标。
Y[mm]
角度
在
0°
～
359.999°
的范围内输入展开后电路的旋转角度。
dX (mm)
在
-999.999mm
～
999.999mm
的范围内输入相对于展开后电路起点坐标的微调
用 XY 补正值。
dY (mm)
d
角度
在
-359.999°
～
359.999°
的范围内输入相对于展开后电路旋转角度的微调用角度
补正值。
基准电路
ID
输入电路的基准电路
ID
。输入
0
时，以基板原点为基准电路。
第
4
章
操作篇
4-11.
编辑生产程序
194
电路的坐标位置
电路的各坐标位置中，将从 NC 原点到各电路基准所在位置的补正值作为 X，Y 及角度输入。
如下所示，对 1 块基板上有 4 个电路的数据进行输入时，先确定基准电路，然后输入该电路的基准坐标
位置。
除基准电路外，其他电路将以 NC 原点为基准，计算角度的补正值并求出坐标，然后将该坐标位置在 XY
方向上的补正值作为 X，Y 的值。
块
3
块
2
块
4
块
1
