第 4 章 操作篇 4- 11. 编辑生产程序 194 电路 的坐标位置 电路 的各坐标位置中，将从 NC 原点到各 电路 基准所在位 置的补正值 作为 X ， Y 及角度输入。 如下所示，对 1 块基 板上有 4 个 电路 的数据进行输入时， 先确定基准 电路 ，然后输入 该电路的基准坐标 位置。 除基准 电路 外，其他 电路 将以 NC 原点为基 准，计算角度的补正 值并求出坐标 ，然后将该坐标位置 在 XY 方向上的补正值 作…
第
4
章
操作篇
4-11.
编辑生产程序
193
4
坏板标记 ID
全坏板标记 ID
所属电路 ID
说明
1
0
0
全坏板标记
2
0
0
全坏板标记
3
1
1
指定的全坏板标记未勾选时，不对这些坏板
标记进行识别，而进行相关贴片步骤的贴
片。
指定的全坏板标记已勾选时，按正常情况对
这些坏板标记进行识别，然后决定是否有相
关贴片步骤的贴片。
4
1
2
5
2
3
6
2
4

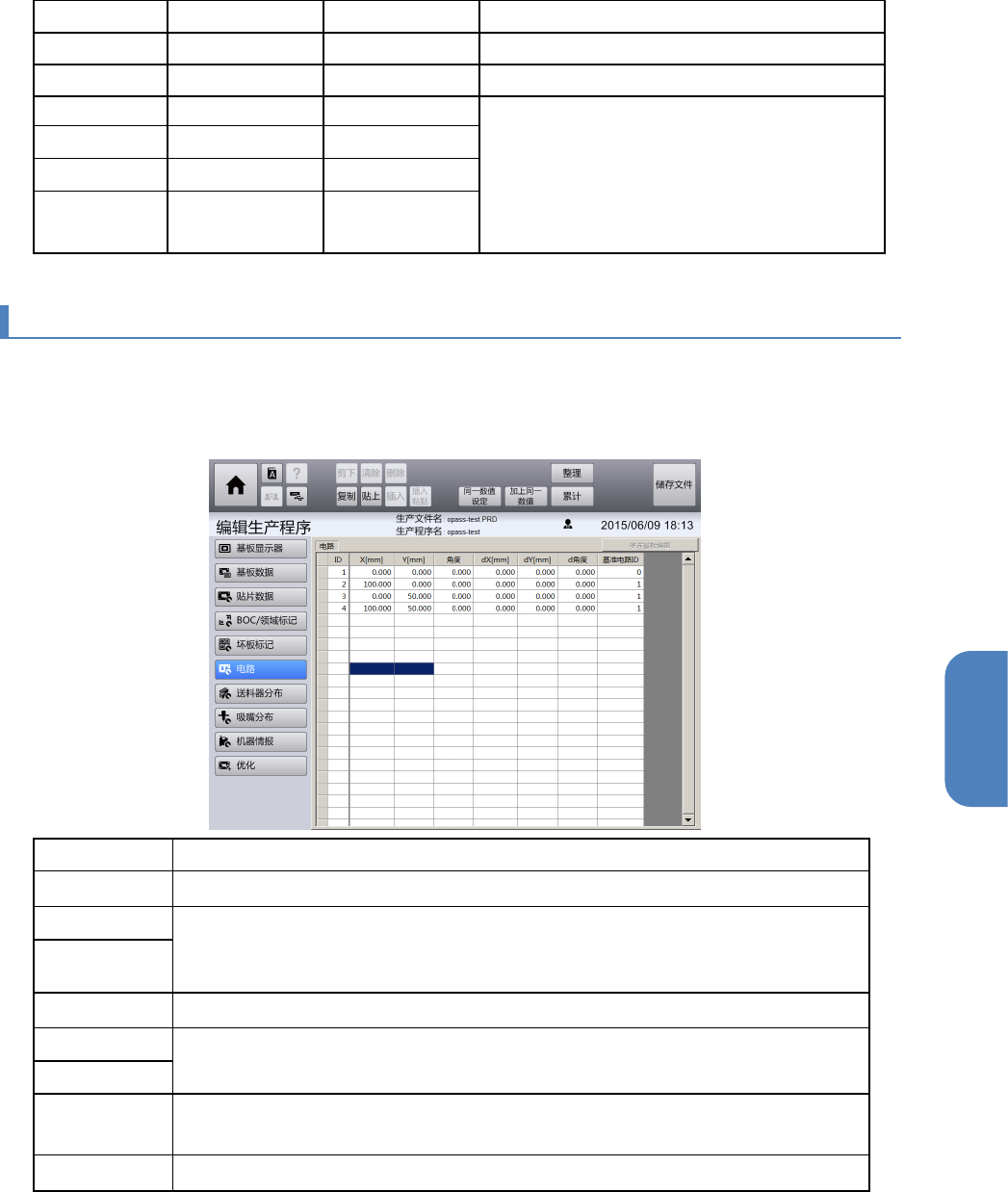

4-11-7. 电路展开信息编辑
电路展开后的基板称为集合板。
在[电路]画面中编辑创建集合板所需的电路信息。
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[电路]，显示[电路]画面。
项目名称
说明
ID
在
1
～
500
的范围内显示与注册数量对应的序列号。
X[mm]
将原点补正值的位置作为原点
(0,0)
，在
-1200.00mm
～
1200.00mm
的范围内输
入展开后电路的起点位置之 X 坐标，在 -999.999mm～999.999mm 的范围内输
入 Y 坐标。
Y[mm]
角度
在
0°
～
359.999°
的范围内输入展开后电路的旋转角度。
dX (mm)
在
-999.999mm
～
999.999mm
的范围内输入相对于展开后电路起点坐标的微调
用 XY 补正值。
dY (mm)
d
角度
在
-359.999°
～
359.999°
的范围内输入相对于展开后电路旋转角度的微调用角度
补正值。
基准电路
ID
输入电路的基准电路
ID
。输入
0
时，以基板原点为基准电路。
第
4
章
操作篇
4-11.
编辑生产程序
194
电路的坐标位置
电路的各坐标位置中，将从 NC 原点到各电路基准所在位置的补正值作为 X，Y 及角度输入。
如下所示，对 1 块基板上有 4 个电路的数据进行输入时，先确定基准电路，然后输入该电路的基准坐标
位置。
除基准电路外，其他电路将以 NC 原点为基准，计算角度的补正值并求出坐标，然后将该坐标位置在 XY
方向上的补正值作为 X，Y 的值。
块
3
块
2
块
4
块
1
第
4
章
操作篇
4-11.
编辑生产程序
195
4

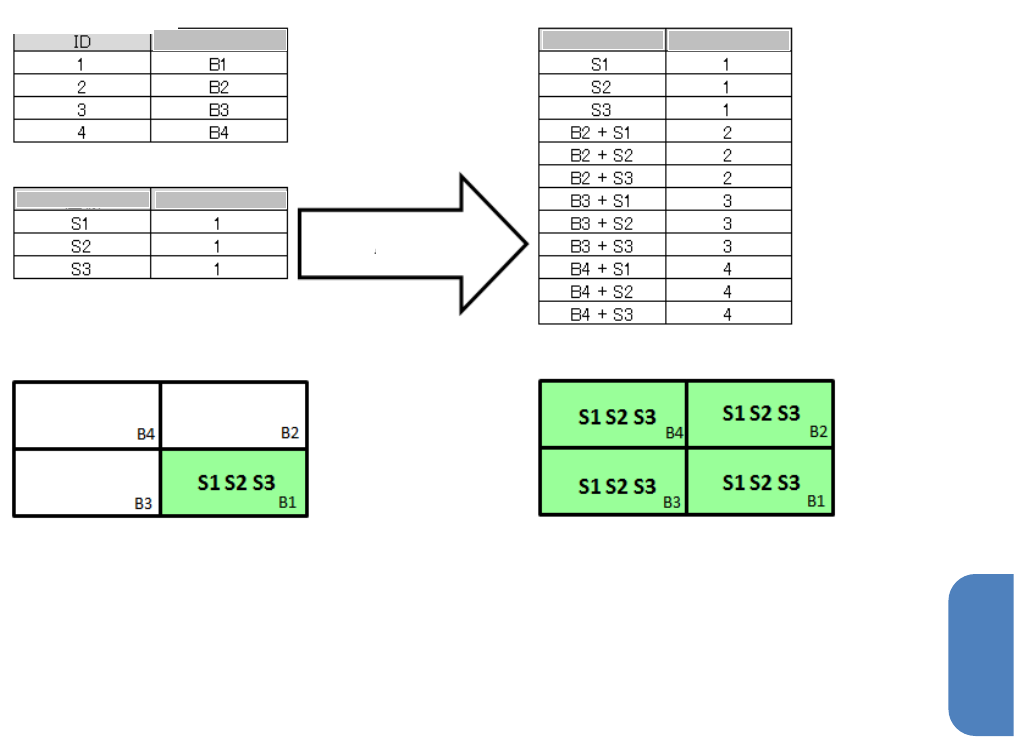

元件的展开示例
预先输入 1 处电路的贴片资料，可对同一基板中相同模式的多个电路展开贴片信息并进行贴片。以下为元
件的展开示例。
电路数据
展开后的贴片数据
展开前贴片数据
展开前的基板
展开后的基板
展开
坐标
坐标 电路 ID
电路 ID
坐标
