第 4 章 操作篇 4- 11. 编辑生产程序 199 4 元件颜色说明 显示配置元件的 颜色说明。 制作供给位置备用 1 从供应部列表选择制作供给位置备用的供应装置的供应位置编号。 2 触摸共通面板的 [ Al t ] 。 3 选择供应部列表的要制作供给位置备用的供应位置编号。 供给位置备用的 供应 装置 即被创建。 删除 供给位置备用时，从供应 部列表中选择 要删除的供应部的供 应位置编号。 4 触摸共通面板的 [ Al t…
第
4
章
操作篇
4-11.
编辑生产程序
198
4-11-8. 送料器分布编辑
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[送料器分布]，显示[送料器分布]画面。
项目名称
说明
2
显示各个单元的供给位置编号。
1
ALT
有替代设定时，显示替代源的供给位置编号。
元件名
显示配置元件的元件名。
确认无法完全显示的长元件名时，触摸[元件名]，即会弹出显示元件名。
贴片数
显示配置元件的贴片数量。
如果该元件还配置于其他单元格或贴片头上，将在贴片数量前显示「＊」符号。
机台号码
对编辑送料器分布的机台号码进行设定。通常不要编辑。
第
4
章
操作篇
4-11.
编辑生产程序
199
4
元件颜色说明
显示配置元件的颜色说明。
制作供给位置备用
1
从供应部列表选择制作供给位置备用的供应装置的供应位置编号。
2
触摸共通面板的
[Alt]
。
3
选择供应部列表的要制作供给位置备用的供应位置编号。
供给位置备用的供应装置即被创建。
删除供给位置备用时，从供应部列表中选择要删除的供应部的供应位置编号。
4
触摸共通面板的
[Alt]
。
颜色
种类
黄色
淡蓝色
盒带
盒带
第
4
章
操作篇
4-11.
编辑生产程序
200

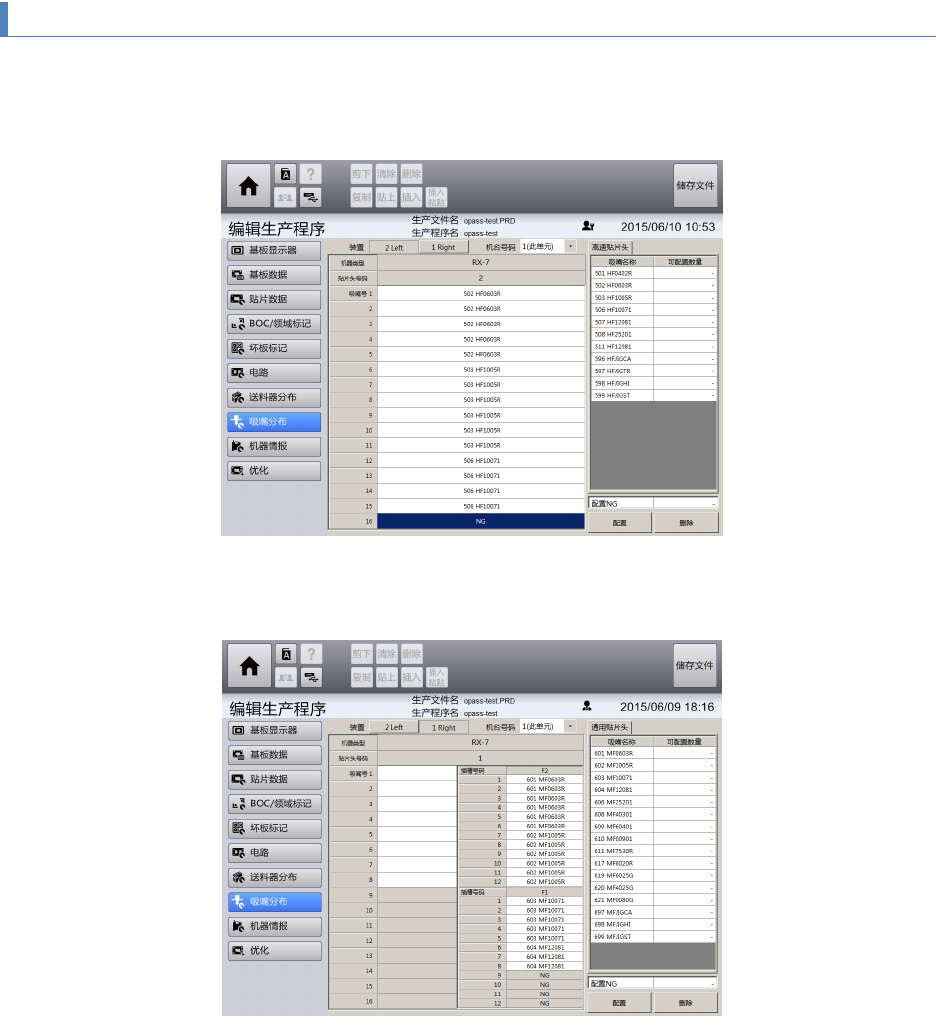

4-11-9. 吸嘴分布画面
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[吸嘴分布]，显示[吸嘴分布]画面。
■贴片头类型为高速时
■贴片头类型为通用时
