RX-7_InstructionManual_Rev03_C - 第29页
第 1 章 安全注意事项 1- 8. 关于警告标签 15 1 警告标签的粘贴位置和 紧急停止开关 警告标签位于本 机的如下位置 。标签的详细说明请 参见上表的相应项目 。另外，请确认紧急 停止开关的 位置。 主机正面 紧急停止 开关
第
1
章
安全注意事项
1-8.
关于警告标签
14
1-8. 关于警告标签
警告标签的意思
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
标签指示
说明
位置
小心触电
表示该装置以及场所被供给高压电，若在通电时接触会发生危险。
也表示该位置在主断路器 OFF 后依然通电。
a
请接地线
表示用于外部保护电线的接地端子。
b
触摸注意
靠近可动部分，将手伸入操作时务必注意。
c
注意夹手
表示手，手指等有被可动部分夹住的危险。
d
注意强磁场
不仅是通电，也指有强大磁场的装置及场所。对电子心脏起搏器，
磁卡，钟表可能造成影响。
e
当心激光
表示可能发生由激光线引起的危害。
f
禁止负重
在标志周围坐下或用手施加大负荷，有可能导致零件损坏。
g
机器铭板
记载本机的规格。
j
第
1
章
安全注意事项
1-8.
关于警告标签
15
1

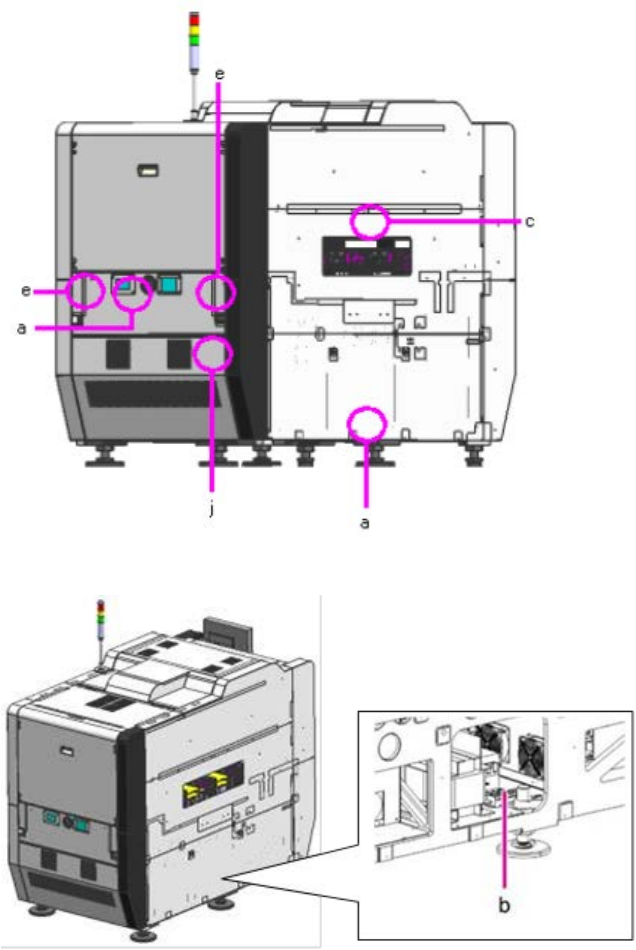

警告标签的粘贴位置和紧急停止开关
警告标签位于本机的如下位置。标签的详细说明请参见上表的相应项目。另外，请确认紧急停止开关的
位置。
主机正面
紧急停止
开关
第
1
章
安全注意事项
1-8.
关于警告标签
16
主机背面
主机内部
