第
4
章
操作篇
4-12.
编辑数据库
211
4

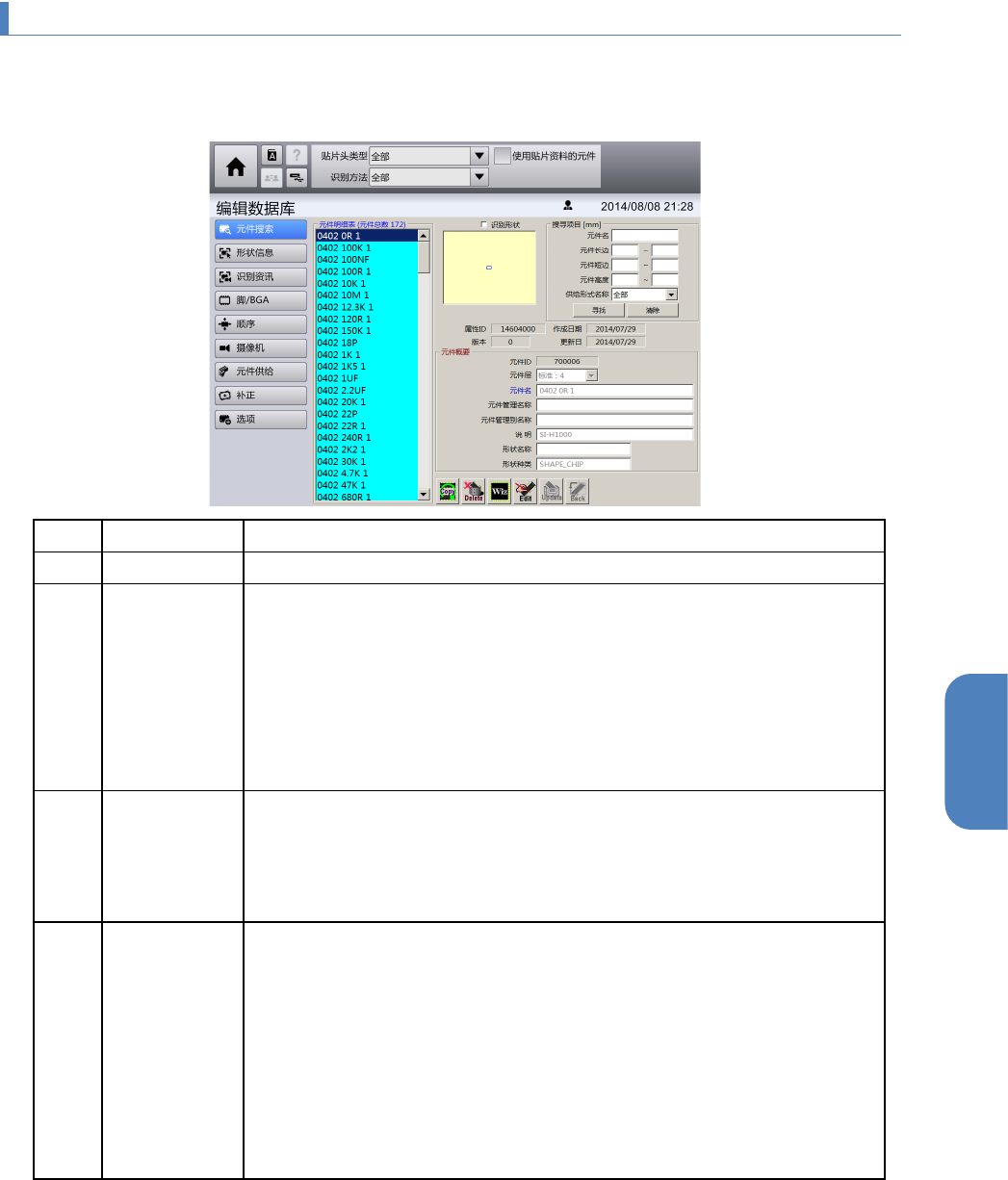

4-12-2. 元件搜索
可搜索元件资料库中记录的元件资料。
[
元件搜索
]
画面
记号
名称
说明
(a)
元件明细表
列表显示元件的搜索结果。
(b)
搜寻项目区域
根据元件的元件名，外形尺寸范围，供给形态细化搜索项目。
• 元件名：输入元件的元件名作为搜索关键字。
• 元件长边：输入元件长边的细化范围。
• 元件短边：输入元件短边的细化范围。
• 元件高度：输入元件高度的细化范围。
• 供给形式名称：输入元件的供给形态。
• 寻找：开始搜索满足输入的细化条件的元件。
•
清除：清除所有细化条件。
(c)
元件属性区域 显示元件的属性。
• 属性 ID ：显示元件资料的属性 ID。
• 作成日期：显示元件资料的创建日期。
• 版本 ：显示元件资料的版本。
•
更新日
：显示元件资料的最后更新日期。
(d)
元件概要区域
显示列表中选中元件外观相关的信息。在可输入的字段中输入作为搜索关
键字的信息。
• 元件 ID：显示注册元件的元件 ID。
• 元件层：选择元件的贴片顺序。
• 元件名：输入元件的元件名。
• 元件管理名称：输入用于管理元件的一般名称。
• 元件管理别名称：输入用于管理元件的第二名称。
• 说明：输入注释。
• 形状名称：输入元件形状的一般名称。
•
形状种类：输入晶片元件、脚元件、
BGA
元件等元件种类。
第
4
章
操作篇
4-12.
编辑数据库
212

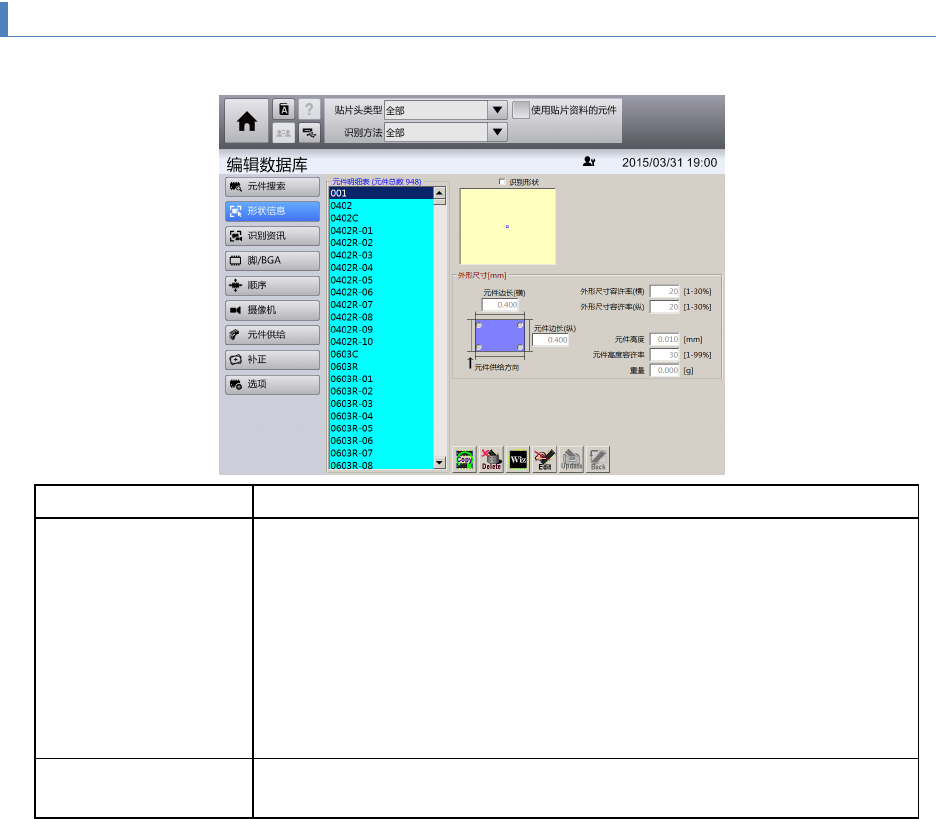

4-12-3. 元件的形状信息画面
可显示元件资料库中注册的元件资料之元件大小信息。或者在各字段中输入，编辑大小信息。
名称
说明
外形尺寸
[mm]
•
元件边长（横）：输入方形元件的元件边长（横）的尺寸。
• 元件边长（纵）：输入方形元件的元件边长（纵）的尺寸。
• 元件高度：输入元件的高度。
• 重量：输入元件的重量。
• 外形尺寸容许率（横）：输入识别元件尺寸时的元件边长（横）的
容许率。
• 外形尺寸容许率（纵）：输入识别元件尺寸时的元件边长（纵）的
容许率。
•
元件高度容许率：输入吸取检查识别时元件高度的容许率。
元件形状图
显示元件形状信息。
勾选
[
识别形状
]
后，显示识别形状示意图。
第
4
章
操作篇
4-12.
编辑数据库
213
4

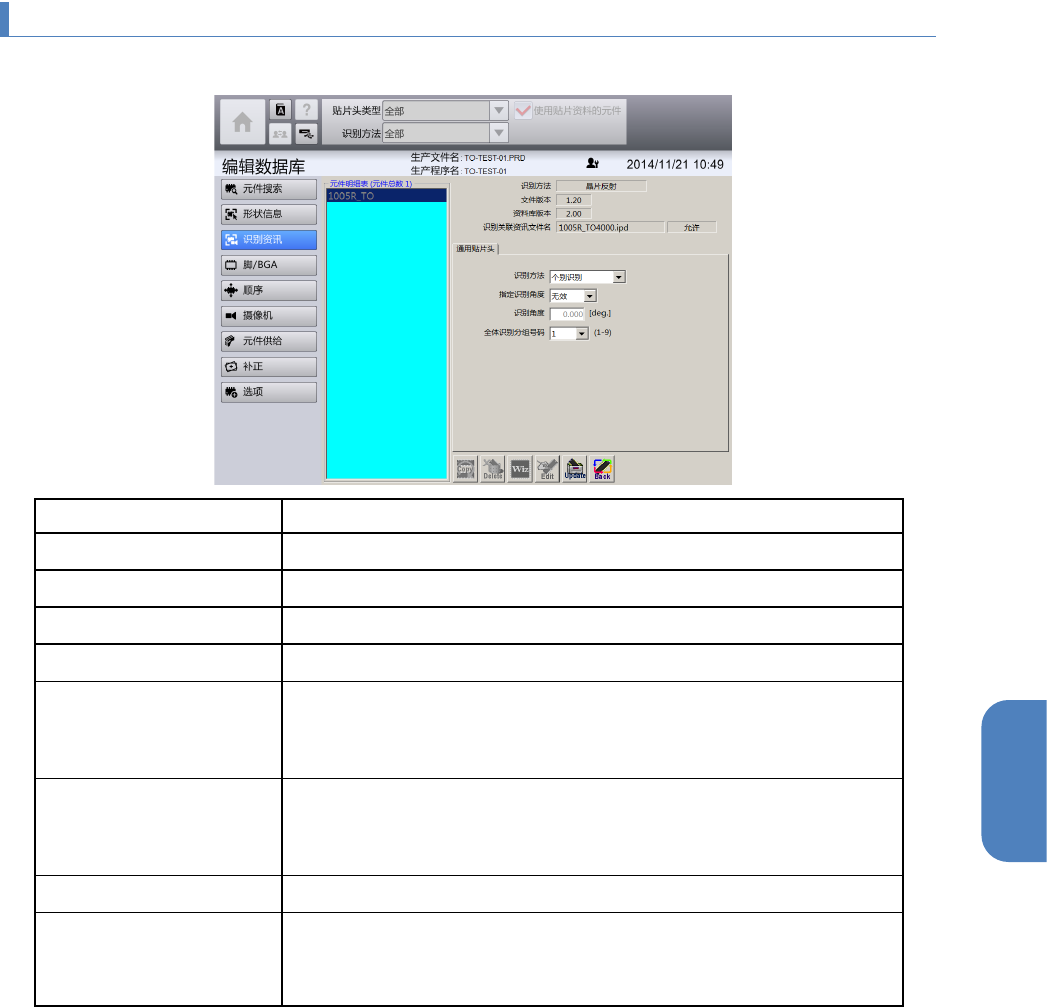

4-12-4. 元件的识别信息画面
可显示和编辑本机元件资料库中记录的元件资料之识别参数。
名称
说明
识别方法
显示识别方法。
资料库版本
显示资料库版本。
文件版本
显示文件版本。
识别关联资讯文件名
显示识别关联信息文件的有无，以及文件名。
识别方法
选择用通用贴片头识别元件的方法。
·统一识别：用贴片头统一对吸取的多个元件同时识别
·个别识别：用贴片头对吸取的元件个别识别
指定识别角度
显示用通用贴片头识别元件时是否指定识别角度。
·不指定：不指定识别角度
·指定：按照识别角度中指定的角度旋转吸嘴后，再识别元件
识别角度
(deg.)
显示用通用贴片头识别元件时的识别角度。
全体识别分组号码
在
1
～
9
的范围内选择用通用贴片头进行统一识别时，可按照同一照
明层级同时进行识别的分组编号。
通常选择 1。
