第 4 章 操作篇 4- 12. 编辑数据库 215 4 项目名称 说明 欠缺起点 输入 1 个分组中第一个缺损脚 的位置。俯视 元件，按顺时针方向 从分组的 开始处数。 脚信息的详情 （ A ）脚宽度 （ B ）脚长度 （ C ）脚间距 （ D ） 接触 面长度 （ E ）脚 弯曲容许率 （ F ）脚补 正值 （ G ） — （ H ）脚尖端到 本体的间隔 （ I ） — （ J ）欠缺个 数 （ K ）欠缺起 点 脚参数 1 脚…
第
4
章
操作篇
4-12.
编辑数据库
214

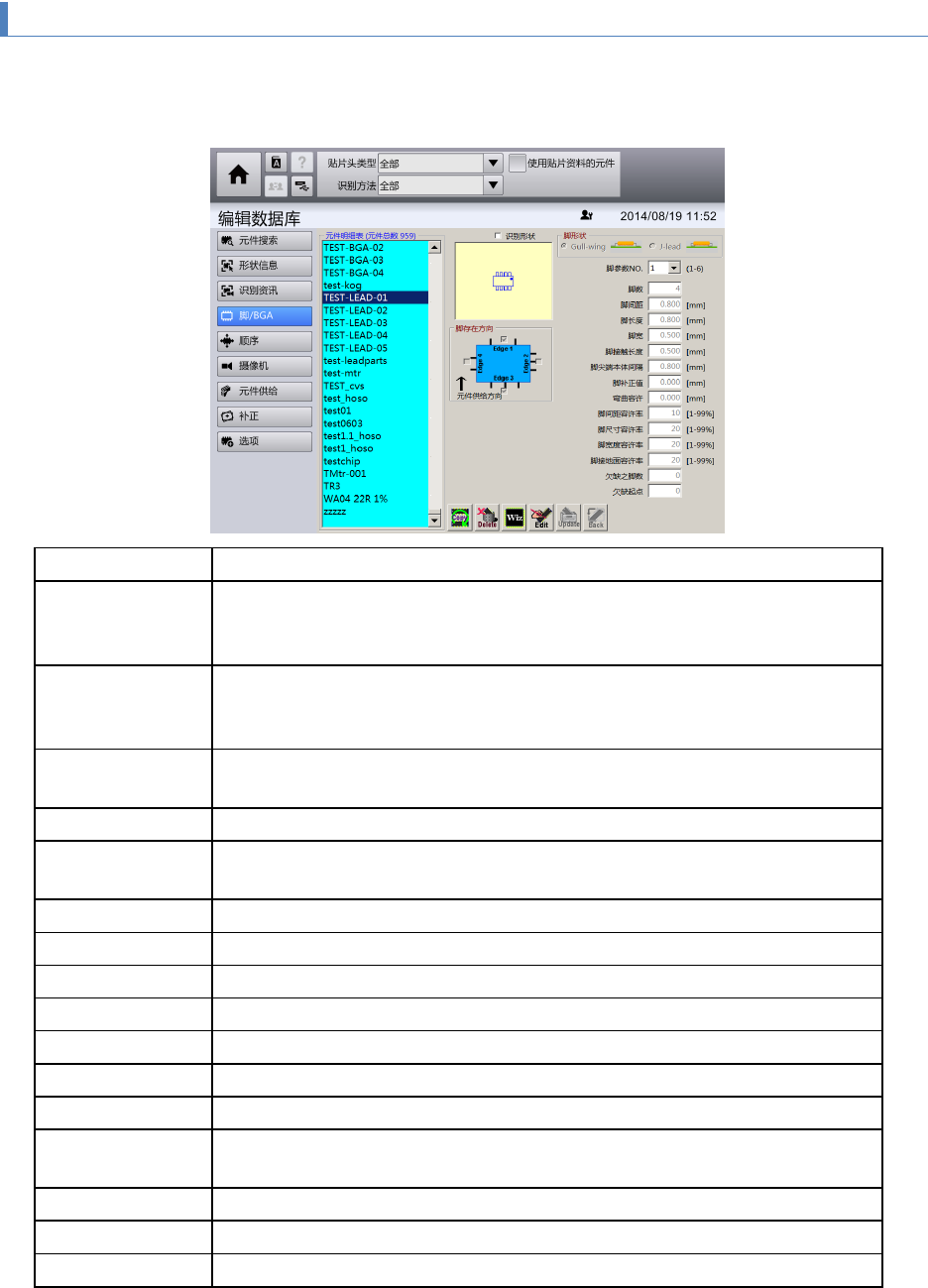

4-12-5. 元件的脚/BGA 信息画面
可显示和编辑本机元件资料库中记录的元件之脚信息或 BGA 信息。
脚元件时
项目名称
说明
脚形状
选择脚形状。
Gull-wing：Gull-wing 形脚
J-lead
：
J-lead
形脚
脚参数
No.
1
种元件最多可选择
6
种参数。即使边不同，只要数据相同，即可在指定
存在方向后使用。对脚分组后输入脚参数，然后在每个脚参数中输入各种
数据。
脚存在方向
边
1
～
边
4
对不同的元件参数选择元件各边有无脚。各方向上有脚时，选中相应方向
的边。没有脚时取消选中。
脚数
在
1
～
9991
的范围内输入
1
个分组中实际存在的脚个数。
脚间距
在
0.001mm
～
99.999mm
的范围内输入脚的中心距离。分组中只有
1
个脚
时，脚间距中将显示
0[mm]
。
脚长度
在
0.001mm
～
99.999mm
的范围内输入脚的长度。
脚宽
在
0.001mm
～
99.999mm
的范围内输入脚宽度。
脚接触长度
在
0.001mm
～
99.999mm
的范围内输入脚和基板接触面的长度。
脚尖端本体间隔
在
-999.999mm
～
999.999mm
的范围内输入脚前端与模型之间的间隔。
脚宽度容许率
在
1%
～
99%
的范围内输入脚宽度容许率。
脚尺寸容许率
在
1%
～
99%
的范围内输入脚长度容许率。
脚接地面容许率
在
1%
～
99%
的范围内输入脚和基板接触面的长度容许率。
脚补正值
在
-999.999mm
～
999.999mm
的范围内输入脚分组的中心相对于元件中心
的补正值。
弯曲容许
在
0
～
99.999
的范围内输入脚前端的弯曲容许率。
脚间距容许率
在
1%
～
99%
的范围内输入脚间距容许率。
欠缺之脚数
脚为等间距配置时，在
0
～
999
的范围内输入
1
个分组中脚的缺损个数。
第
4
章
操作篇
4-12.
编辑数据库
215
4
项目名称
说明
欠缺起点
输入
1
个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的
开始处数。

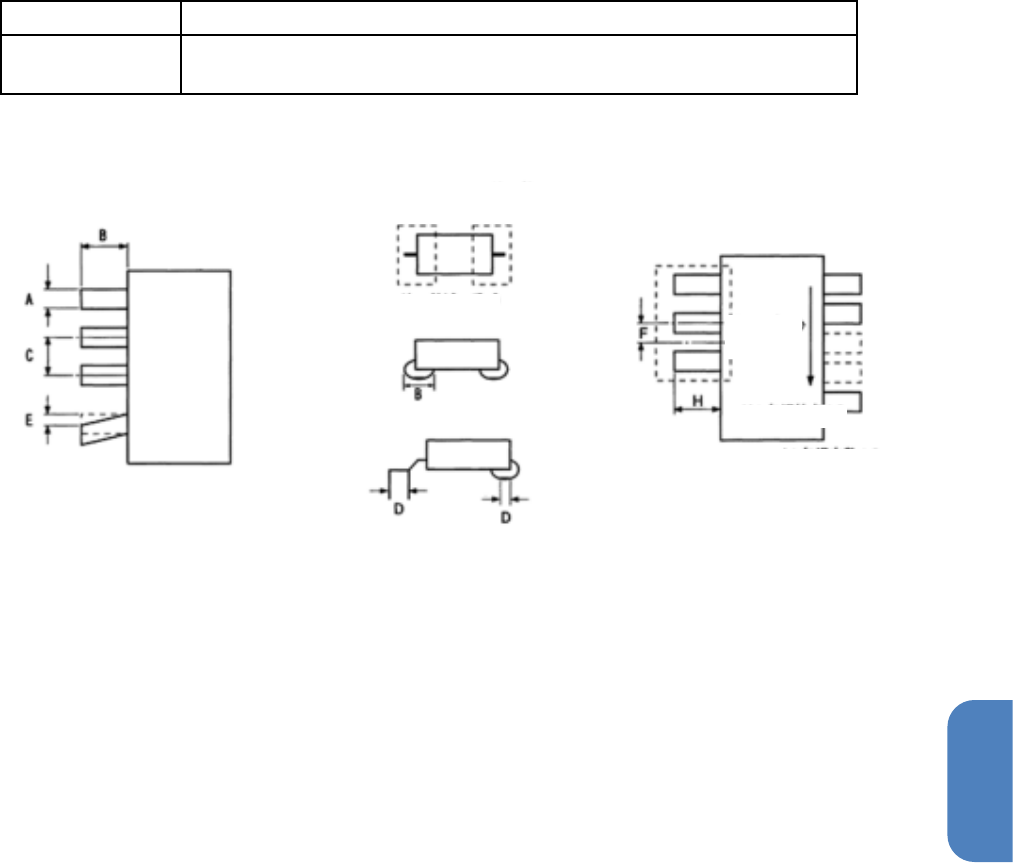

脚信息的详情
（A）脚宽度
（B）脚长度
（C）脚间距
（D）接触面长度
（E）脚弯曲容许率
（F）脚补正值
（G）—
（H）脚尖端到本体的间隔
（I） —
（J）欠缺个数
（K）欠缺起点
脚参数
1 脚参数 2
脚间距：0
组中心
元件中心
J：欠缺根数：2
K：欠缺起点：3
第
4
章
操作篇
4-12.
编辑数据库
216

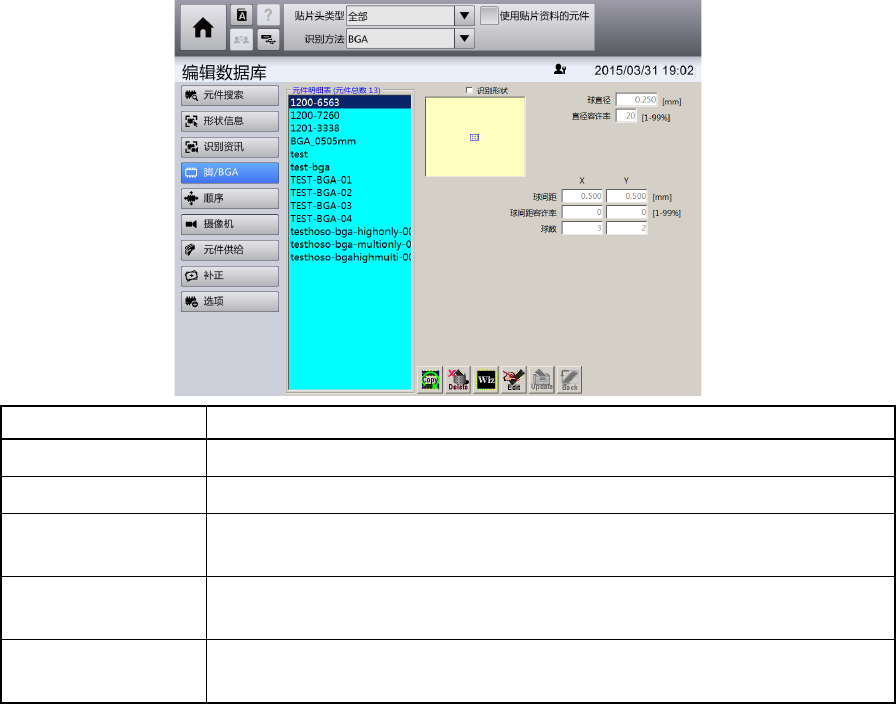

BGA
元件时
项目名称
说明
球直径
在
0.001 mm
～
99.999 mm
的范围内输入球的直径。
直径容许率
在
1%
～
99%
的范围内输入球直径的容许率。
球间距 X／
球间距 Y
以
0.001 mm
～
99.999 mm
的范围输入相邻的球间隔。
球间距容许率
X
／
球间距容许率 Y
以
1%
～
99%
的范围输入球间距的容许率。
球数
X
／
球数 Y
以
1
～
100
的范围输入可配置的球的个数。
