第 4 章 操作篇 4- 12. 编辑数据库 216 BG A 元件时 项目名称 说明 球直径 在 0.001 mm ～ 99.999 mm 的范围内输入球 的直径。 直径容许率 在 1% ～ 99% 的范围内输入球 直径的容许率 。 球间距 X ／ 球间距 Y 以 0.001 mm ～ 99.999 mm 的范围 输入 相邻的球间隔。 球间距容许率 X ／ 球间距容许率 Y 以 1% ～ 99% 的范围 输入 球间距的容许率。 球…
第
4
章
操作篇
4-12.
编辑数据库
215
4
项目名称
说明
欠缺起点
输入
1
个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的
开始处数。
脚信息的详情
（A）脚宽度
（B）脚长度
（C）脚间距
（D）接触面长度
（E）脚弯曲容许率
（F）脚补正值
（G）—
（H）脚尖端到本体的间隔
（I） —
（J）欠缺个数
（K）欠缺起点
脚参数
1 脚参数 2
脚间距：0
组中心
元件中心
J：欠缺根数：2
K：欠缺起点：3
第
4
章
操作篇
4-12.
编辑数据库
216
BGA
元件时
项目名称
说明
球直径
在
0.001 mm
～
99.999 mm
的范围内输入球的直径。
直径容许率
在
1%
～
99%
的范围内输入球直径的容许率。
球间距 X／
球间距 Y
以
0.001 mm
～
99.999 mm
的范围输入相邻的球间隔。
球间距容许率
X
／
球间距容许率 Y
以
1%
～
99%
的范围输入球间距的容许率。
球数
X
／
球数 Y
以
1
～
100
的范围输入可配置的球的个数。
第
4
章
操作篇
4-12.
编辑数据库
217
4

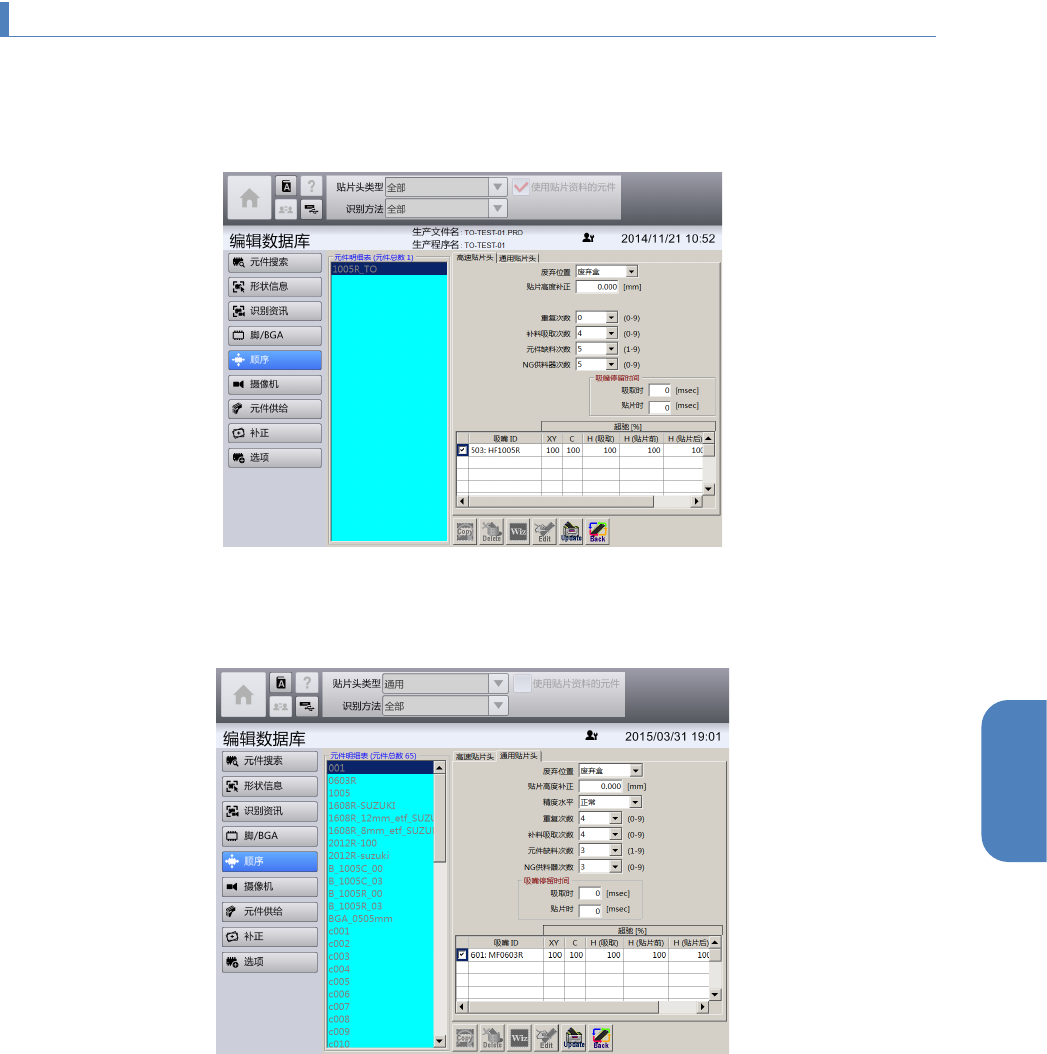

4-12-6. 元件的吸取，贴片顺序画面
可显示和编辑本机元件资料库中记录的元件资料之吸取和贴片顺序信息。
贴片头类型为高速时
贴片头类型为通用时
