第 4 章 操作篇 4- 12. 编辑数据库 223 4 项目名称 说明 吸取 补正 X[ mm ] ／ 吸取 补正 Y[ mm ] 要吸取的位置不 是元件中心时 ，为使从元件中心移 到吸取位 置，应 输入 XY 方向上的 补正值。右 方向和上方向用「 + 」 号表 示，左方向和下 方向用「 - 」表示。 元件 吸取面补正 输入从元件表面 的高度到元件 吸取面的高度。符号 ：上方向为 「 + 」，下方 向为「 - 」。 吸取高度余量 输…
第
4
章
操作篇
4-12.
编辑数据库
222

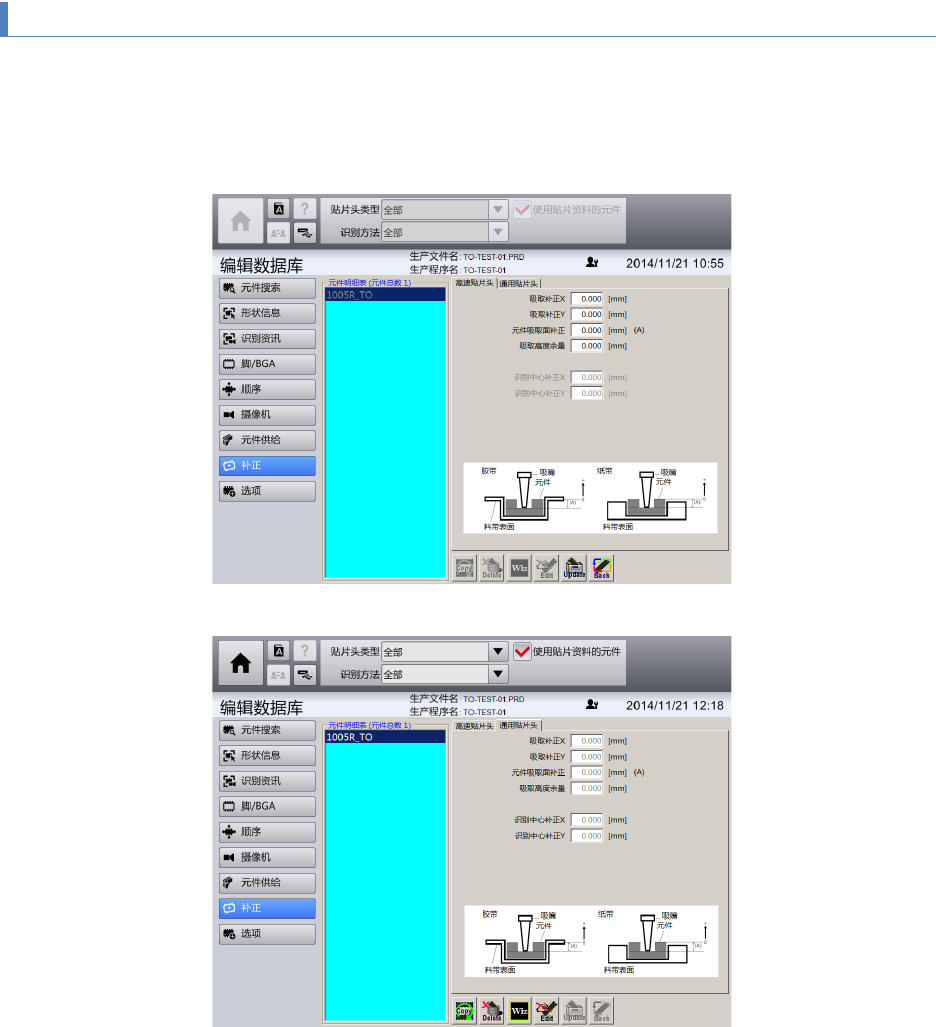

4-12-9. 元件的补正值信息画面
可显示和编辑本机元件资料库中记录的元件资料之吸取补正值/识别中心补正值信息。
补正值信息中汇集了吸嘴从带式供料器吸取元件时所需的数据。
■贴片头类型为高速时
■贴片头类型为通用时
第
4
章
操作篇
4-12.
编辑数据库
223
4
项目名称
说明
吸取补正
X[mm]
／
吸取补正 Y[mm]
要吸取的位置不是元件中心时，为使从元件中心移到吸取位
置，应输入 XY 方向上的补正值。右方向和上方向用「+」号表
示，左方向和下方向用「-」表示。
元件吸取面补正
输入从元件表面的高度到元件吸取面的高度。符号：上方向为
「+」，下方向为「-」。
吸取高度余量
输入供料器的料带运行面高度的补正值。符号为上方向用「
+
」
号表示，下方向用「-」表示。
识别中心补正
X[mm]
／
识别中心补正 Y[mm]
显示作为元件识别中心的位置偏移值，显示范围为
-999.999
mm～999.999 mm。

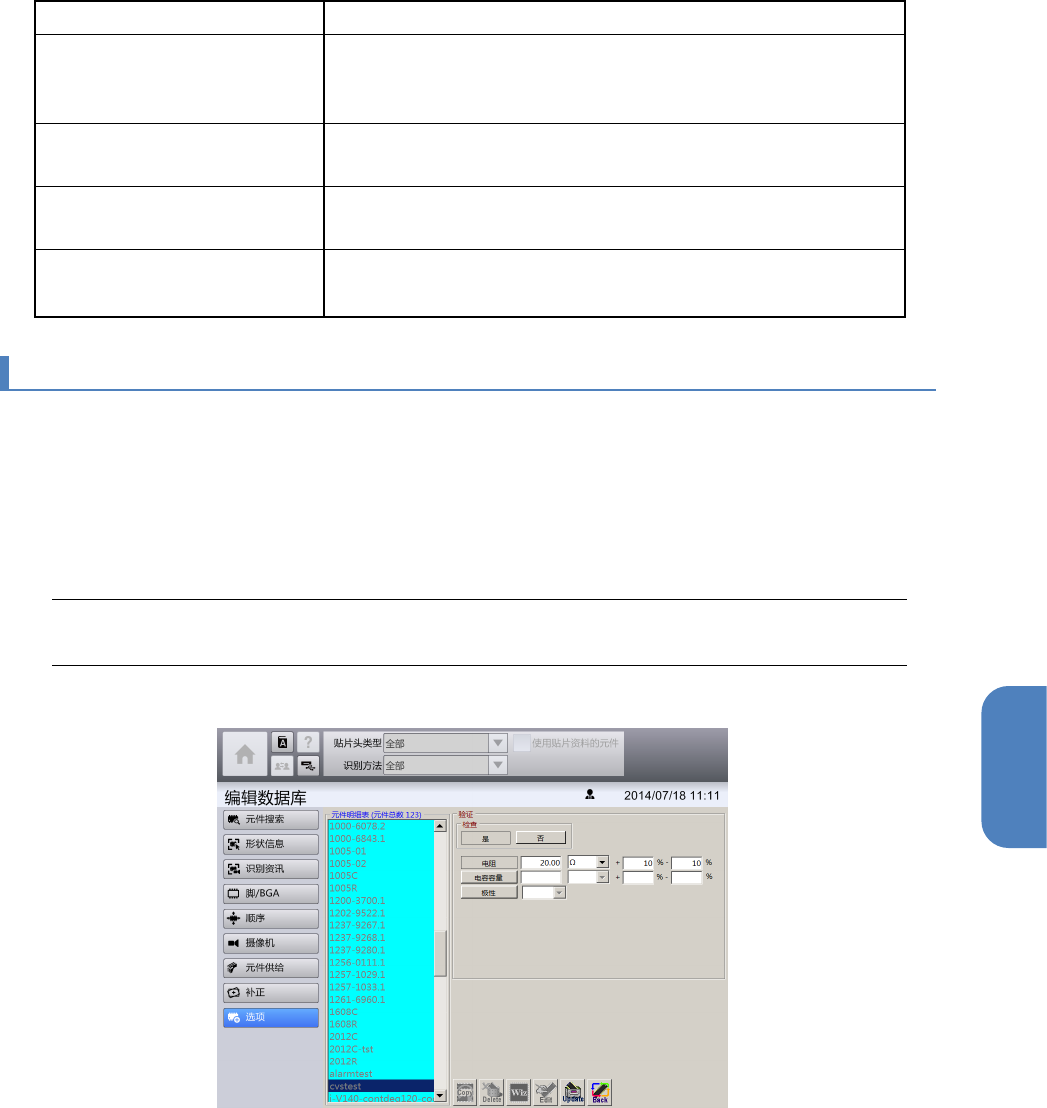

4-12-10. 元件的选项画面
可对本机的元件库中记录的元件资料的是否执行验证检查（选项功能），以及电阻值，电容容量，极性的
各检查参数进行设定。
验证检查可设定以下条件的元件。
• 形状种类为芯片或有脚的元件
• 元件尺寸为 0402～5.0(mm)以下
Tips
用通用贴片头贴片的元件，不能执行验证检查。
第
4
章
操作篇
4-12.
编辑数据库
224
项目名
说明
检查
对于对象元件，要进行验证检查时选择
[
是
]
，不执行时选择
[
否
]
。
电阻（※） 将电阻作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件的电阻规格值
单位：从 Ω，KΩ，MΩ 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以
%
指定测量值相对于规格值的误差容许下限值
电容容量（※）
将电容容量作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件电容容量的规格值
单位：从 pF，μF 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以
%
指定测量值相对于规格值的误差容许下限值
极性
将极性判别作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要选择元件的极性位置。
极性位置：相对于元件的供给姿势（包装方式），从右，上，左，下中选择元
件的＋电极所处的位置。
※在电阻或电容容量的测量中，二极管等有极性元件的元件供给方向设定为 0°时，设定以机器正面为
准，右侧为”+”，左侧为”-”。
