第 4 章 操作篇 4- 13. 元件生成向导 234 选择 [ 本体设定 ] 选项卡（ 晶片 元件 / 脚元件 / BGA 元件 ） 选择 [ 本体设定 ] 选项卡（ 异形元件 ）
第
4
章
操作篇
4-13.
元件生成向导
233
4
4-13-5. 识别资料编辑画面
在[识别资料编辑]画面中，可以在显示的摄像机图像上一边对准元件外形或引脚的形状，一边制作元件的
本体信息、引脚信息、球信息。
引脚元件会显示[自动生成]选项卡，可执行本体信息、以及引脚信息的自动生成。引脚元件会显示[脚设定]
选项卡，设定引脚信息。

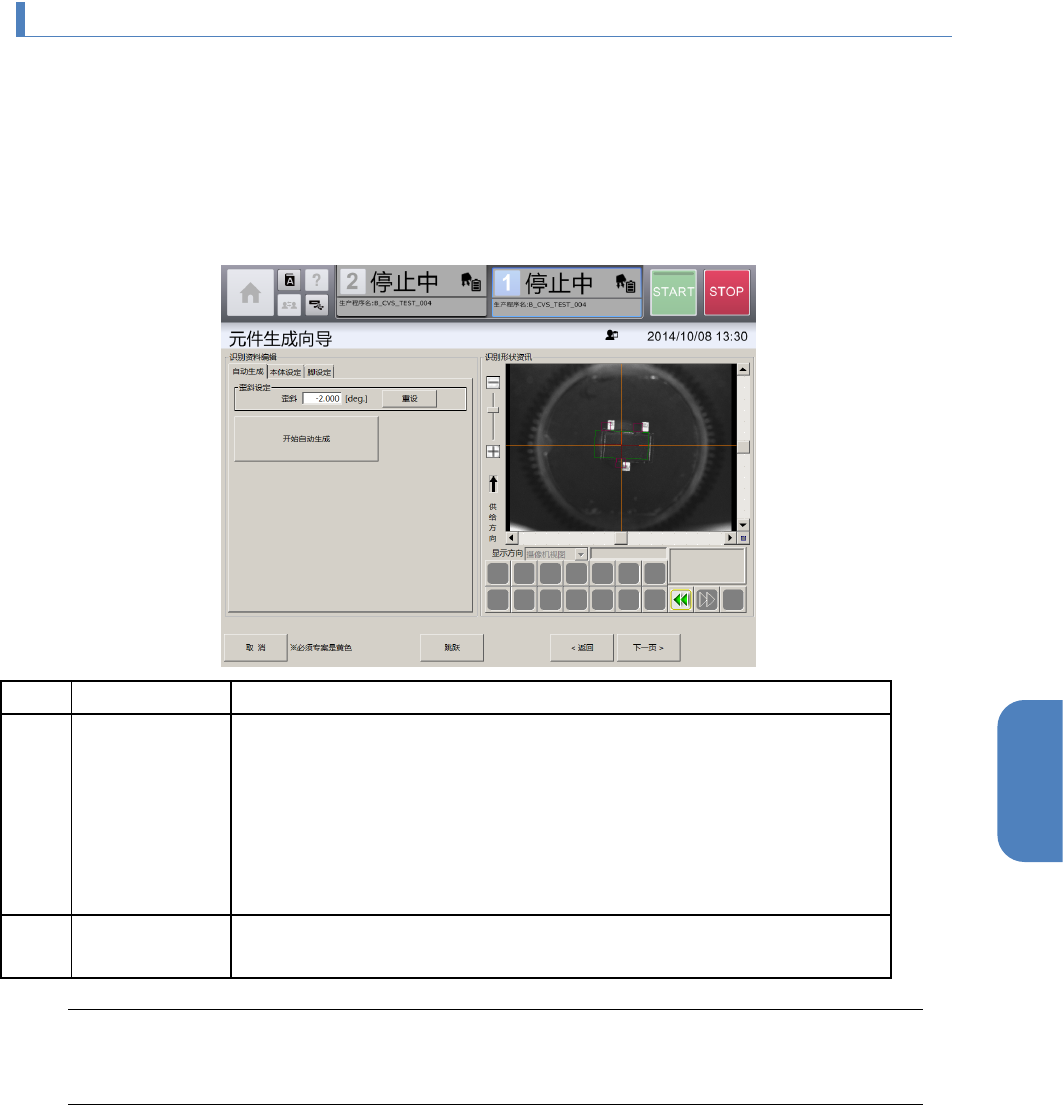

选择
[
自动生成
]
选项卡
记号
名称
说明
(a)
歪斜设定
如果吸取中的元件姿势倾斜显示，需要设定该元件的歪斜角度。
在歪斜设定中设定的角度会成为元件数据的基准坐标。
• 歪斜(deg.)：输入元件的歪斜。[元件形状资讯]中描绘的元件外形
的形状会旋转，进行调整，使其对准摄像机图像的元件的姿势。
• 重设：重设输入的[歪斜]的值。
(b)
开始自动生成
以摄像机图像中取得的图像为基准，自动生成元件的本体信息、引脚信
息。
注意
• 晶片元件无法进行自动生成。
• 根据本体或引脚形状、复杂度、摄像机图像的拍摄时的照明条件，有时自动生成会失败。
第
4
章
操作篇
4-13.
元件生成向导
234

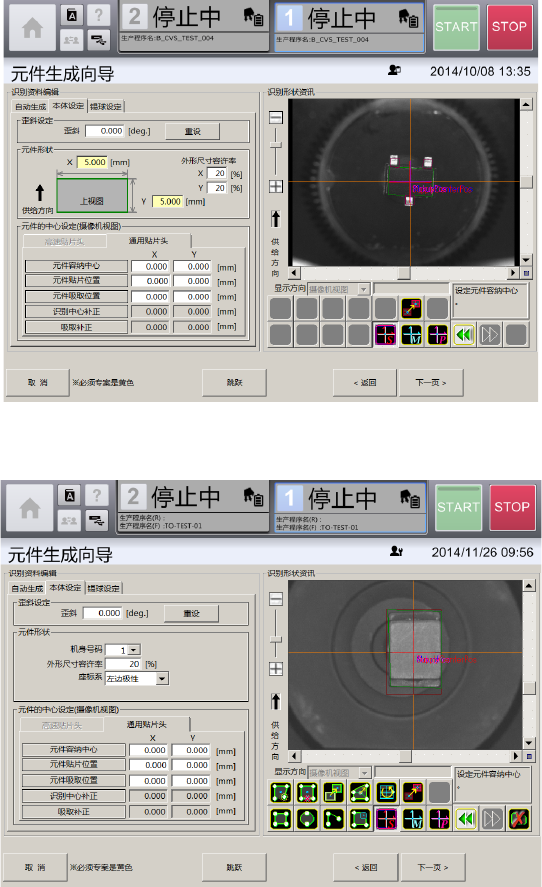

选择
[
本体设定
]
选项卡（晶片元件
/
脚元件
/ BGA
元件）
选择
[
本体设定
]
选项卡（异形元件）
第
4
章
操作篇
4-13.
元件生成向导
235
4
记号
名称
说明
(a)
歪斜设定
如果吸取中的元件姿势倾斜显示，需要设定该元件的歪斜角度。
• 歪斜(deg.)：输入元件的歪斜。[元件形状资讯]中描绘的元件外形
的形状会旋转，进行调整，使其对准摄像机图像的元件的姿势。
•
重设：重设输入的
[
歪斜
]
的值。
(b)
元件形状
进行元件外形的形状相关设定。
• X(mm)：方形元件的横方向尺寸（脚元件要输入不含引脚的元件
尺寸）
• Y(mm)：方形元件的纵方向尺寸（脚元件要输入不含引脚的元件
尺寸）
• 容许率 X(%)：以(%)指定识别元件的横方向尺寸时的容许率。
•
容许率
Y(%)
：以
(%)
指定识别元件的纵方向尺寸时的容许率。
(c)
元件的中心设定
（摄像机视图）
对要识别元件的中心位置进行设定。
高速贴片头与通用贴片头共通使用的元件，要分别设定。
• 元件容纳中心：指定从元件中心起的相对位置，设定元件容纳中
心位置。
• 元件贴片位置：指定从元件中心起的相对位置，设定元件的贴片
位置。
• 元件吸取位置：指定从元件中心起的相对位置，设定元件的吸取
位置。
• 识别中心补正：显示元件容纳中心与元件贴片位置的补正值。
•
吸取补正：显示元件容纳中心与元件吸取位置的补正值。
