第 4 章 操作篇 4- 13. 元件生成向导 236 选择 [ 脚设定 ] 选项卡 （脚元件 / 异形元件 （ 有脚）） 记号 名称 说明 (a) 脚号码 选择要变更参数 的引脚参数号 码。 (b) 脚存在方向 按照各脚号码选 择元件各边有 无脚。 (c) 脚数 对于 [ 脚存在方向 ] 中选择的 1 条边，输入 实际 存在 的脚 的个 数。 (d) 脚间距 (mm) 输入 脚的中心间距离。 [ 脚数 ] 为 1 个时，显 示为 …
第
4
章
操作篇
4-13.
元件生成向导
235
4
记号
名称
说明
(a)
歪斜设定
如果吸取中的元件姿势倾斜显示，需要设定该元件的歪斜角度。
• 歪斜(deg.)：输入元件的歪斜。[元件形状资讯]中描绘的元件外形
的形状会旋转，进行调整，使其对准摄像机图像的元件的姿势。
•
重设：重设输入的
[
歪斜
]
的值。
(b)
元件形状
进行元件外形的形状相关设定。
• X(mm)：方形元件的横方向尺寸（脚元件要输入不含引脚的元件
尺寸）
• Y(mm)：方形元件的纵方向尺寸（脚元件要输入不含引脚的元件
尺寸）
• 容许率 X(%)：以(%)指定识别元件的横方向尺寸时的容许率。
•
容许率
Y(%)
：以
(%)
指定识别元件的纵方向尺寸时的容许率。
(c)
元件的中心设定
（摄像机视图）
对要识别元件的中心位置进行设定。
高速贴片头与通用贴片头共通使用的元件，要分别设定。
• 元件容纳中心：指定从元件中心起的相对位置，设定元件容纳中
心位置。
• 元件贴片位置：指定从元件中心起的相对位置，设定元件的贴片
位置。
• 元件吸取位置：指定从元件中心起的相对位置，设定元件的吸取
位置。
• 识别中心补正：显示元件容纳中心与元件贴片位置的补正值。
•
吸取补正：显示元件容纳中心与元件吸取位置的补正值。
第
4
章
操作篇
4-13.
元件生成向导
236

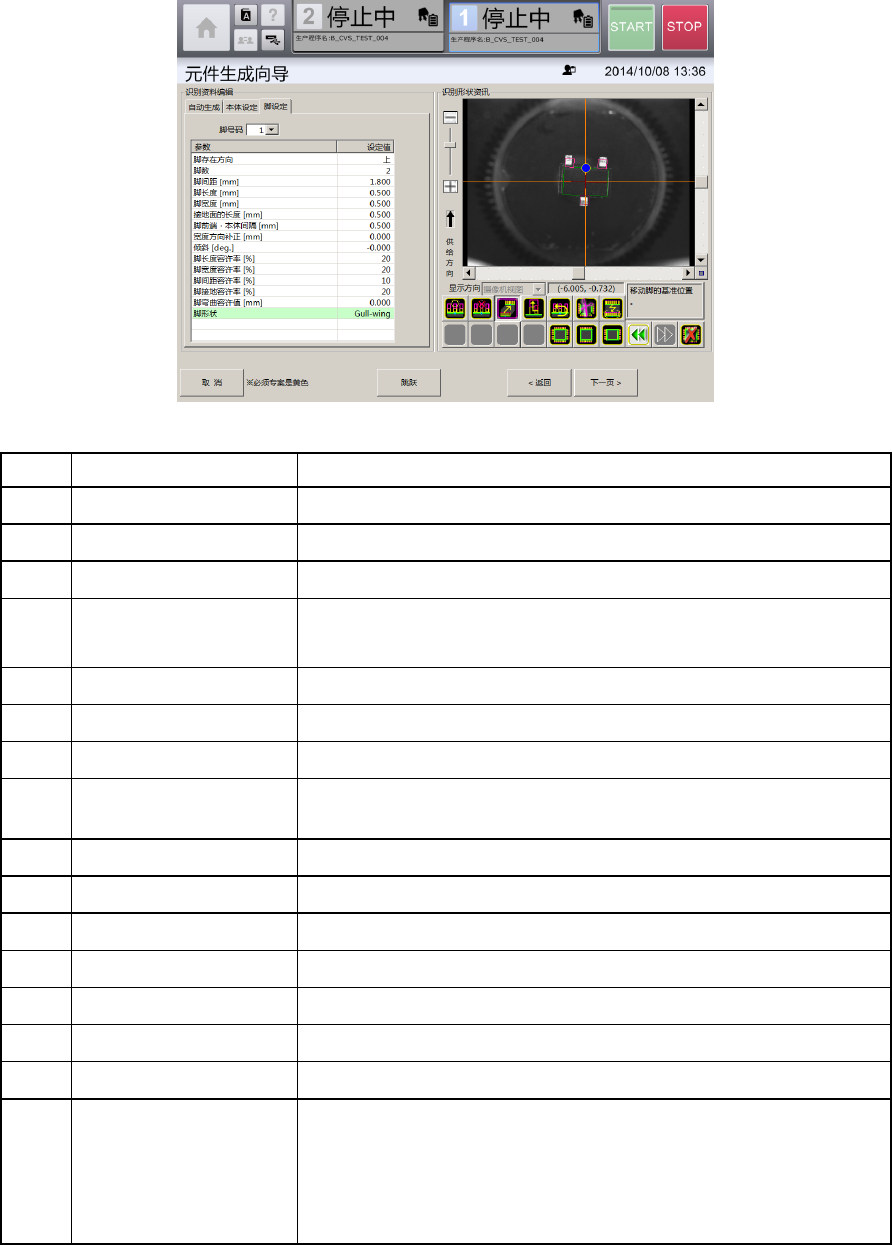

选择
[
脚设定
]
选项卡（脚元件
/
异形元件（有脚））
记号
名称
说明
(a)
脚号码
选择要变更参数的引脚参数号码。
(b)
脚存在方向
按照各脚号码选择元件各边有无脚。
(c)
脚数
对于
[
脚存在方向
]
中选择的
1
条边，输入实际存在的脚的个数。
(d)
脚间距
(mm)
输入脚的中心间距离。
[脚数]为 1 个时，显示为 0.000 (mm)。
(e)
脚长度
(mm)
输入脚的长度。
(f)
脚宽度
(mm)
输入脚的宽度。
(g)
接地面的长度
(mm)
输入脚与基板接地面的长度。
(h)
脚前端・本体间隔
(mm)
输入从脚的前端至本体的间隔。
(i)
宽度方向补正
(mm)
输入脚的分组中心从元件的中心的补正量。
(j)
歪斜
(deg
．
)
输入脚的分组中心从元件的中心倾斜程度的歪斜角度。
(k)
脚长度容许率
(%)
输入相对于脚长度的识别容许率。
(l)
脚宽度容许率
(%)
输入相对于脚宽度的识别容许率。
(m)
脚间距容许率
(%)
输入相对于脚间距的识别容许率。
(n)
脚接地面容许率
(%)
输入相对于脚的设置面长度的识别容许率。
(o)
脚弯曲容许值
(mm)
以长度
(mm)
输入脚前端部的弯曲容许值。
(p)
脚形状
选择脚形状。
• Gull-wing：Gull-wing 形的脚
• J-lead：J-lead 形的脚
第
4
章
操作篇
4-13.
元件生成向导
237
4

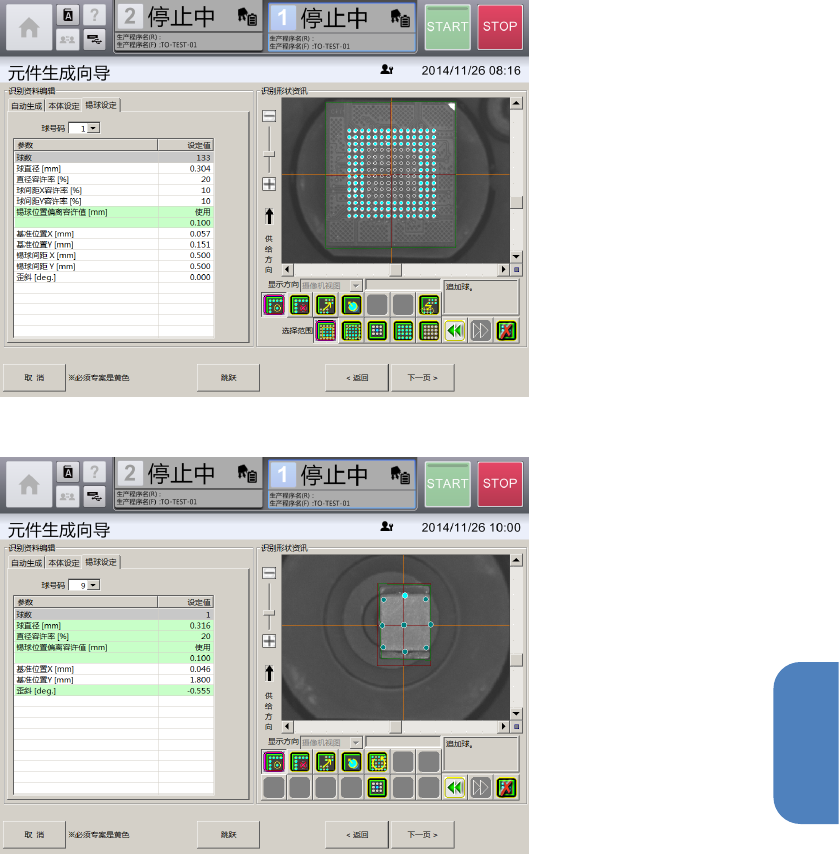

选择
[
锡球设定
]
选项卡（
BGA
元件）
选择
[
锡球设定
]
选项卡（异形元件（有球））
