第 4 章 操作篇 4- 13. 元件生成向导 244 记号 名称 说明 (a) 识别角度 设定 识别测试的模式及识别条 件。 • 元 件旋转测试： 勾选此项目后，通过 使元件的适当角度与 实际元件 的角度一致的状 态下，使之旋 转进行识别，可对生 产时按照元件角 度的识别性进行 验证。 • 回圈 测试（反复 测试）：勾选 此项目后，通过按照 设定的识别角度 进行 反复识别 测试 ，可对按照指定角度的 识别 结果的相关 再现性进 行验证…
第
4
章
操作篇
4-13.
元件生成向导
243
4

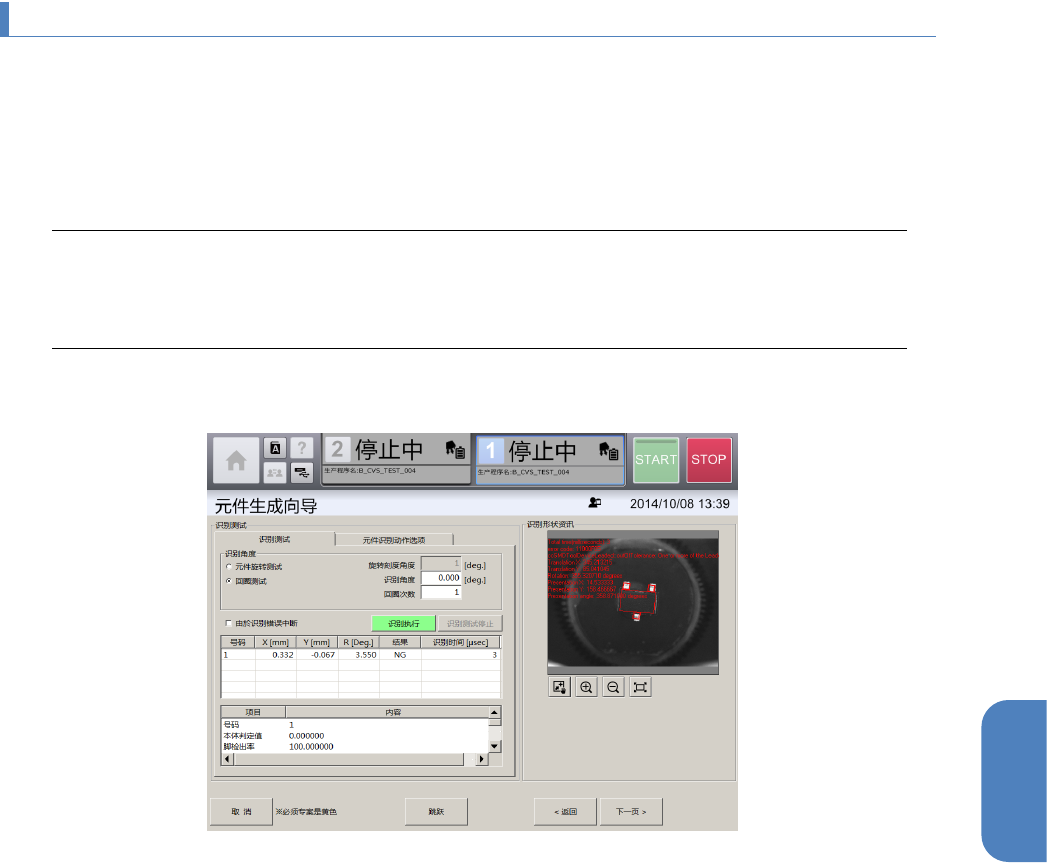

4-13-6. 识别测试画面
[识别测试]画面，用编辑的元件识别数据，一边对吸取中的元件进行旋转，一边反复进行元件识别动作，
进行确认。测试方法有以下 2 种方法。
• 元件旋转测试：按照指定的间隔角度，使元件进行 0～360 度旋转的同时进行识别测试。
• 反复测试：按照指定的角度，进行指定次数的反复识别测试。
Tips
• 元件识别失败时，有时需要在[影像存取]画面或[识别资料编辑]画面中，对照明条件、元件识
别数据进行重新调整。
• 元件识别的详细参数，可在[元件识别动作选项]选项卡中编辑。
选择
[
识别测试
]
第
4
章
操作篇
4-13.
元件生成向导
244
记号
名称
说明
(a)
识别角度
设定识别测试的模式及识别条件。
• 元件旋转测试：勾选此项目后，通过使元件的适当角度与实际元件
的角度一致的状态下，使之旋转进行识别，可对生产时按照元件角
度的识别性进行验证。
• 回圈测试（反复测试）：勾选此项目后，通过按照设定的识别角度
进行反复识别测试，可对按照指定角度的识别结果的相关再现性进
行验证。
• 旋转刻度角度：输入元件旋转测试中 1 个步骤的旋转刻度角度。
• 识别角度：输入反复测试（回圈测试）中执行识别的元件的角度。
• 回圈次数（反复次数）：输入进行反复测试（回圈测试）的次数。
(b)
由于识别错误
中断
勾选此项目后，识别中发生错误时，即中断识别测试。
(c)
识别执行 执行选择的识别测试。
因识别错误而中断，或按[识别测试停止]按钮而停止时，会从最初开始重
新进行识别测试。
(d)
识别测试停止
中途停止识别测试。
(e)
识别结果列表
在列表中显示识别测试的结果。
• 号码：按照执行元件识别的顺序编号显示。
• X[mm]：显示以元件摄像机的中心为基准的元件吸取时的 X 方向偏
离量。
• Y[mm]：显示以元件摄像机的中心为基准的元件吸取时的 Y 方向偏
离量。
• R[Deg.] 显示以元件摄像机的中心为基准的元件吸取时的角度偏离
量。
• 结果：以“OK”或“NG”显示元件识别的执行结果。
•
识别时间
[μsec]
：显示元件识别需要的时间。
第
4
章
操作篇
4-13.
元件生成向导
245
4

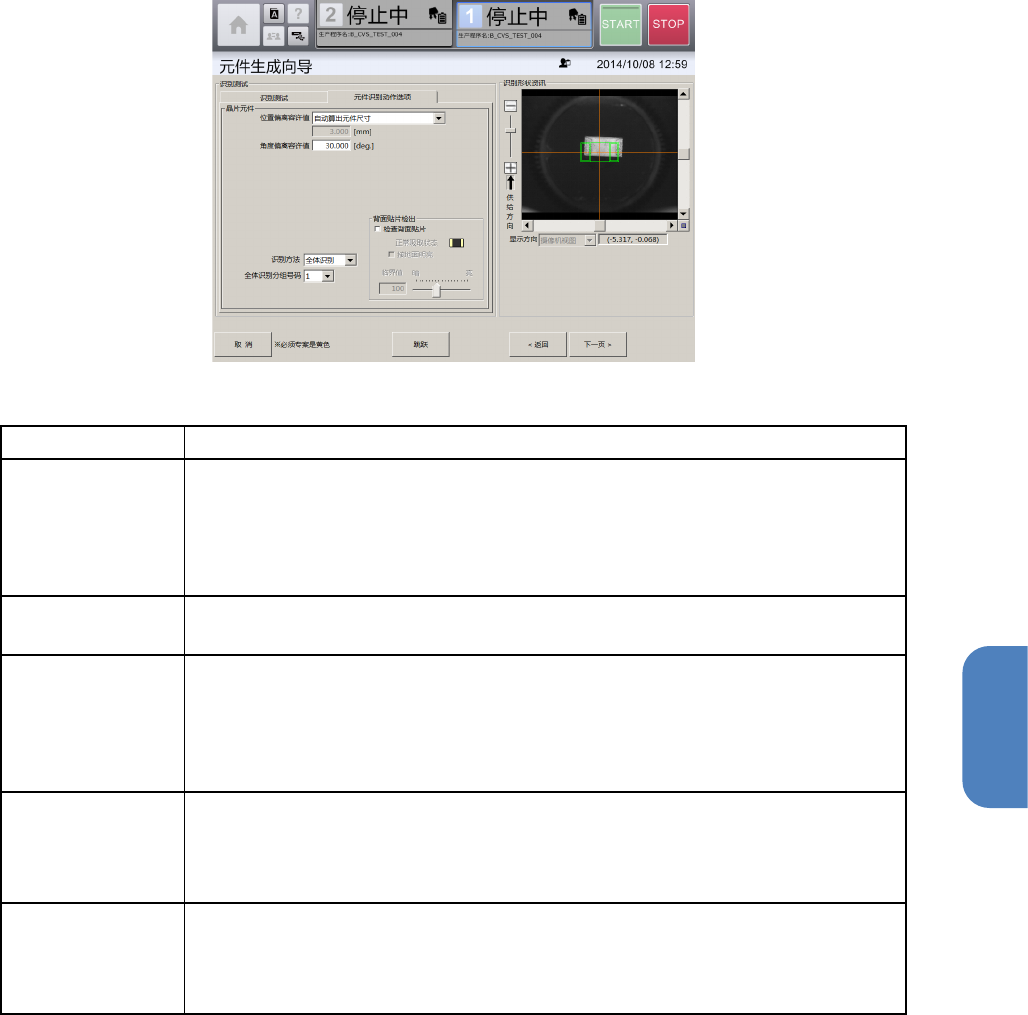

选择
[
元件识别动作选项
]
（晶片元件）
名称
说明
位置偏离容许值
从下拉列表中选择识别元件时在哪个范围内进行识别。
·全部画面：识别整个画面。
·指定位置：在指定区域内识别。
·从元件尺寸自动算出：考虑角度、角度偏差的容许值，自动设定识别区域后识
别。
角度偏离容许值
对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量进
行设定。
背面贴片检出
吸取元件时，设定是否检测元件的背面贴片（上下反转吸取的状态）。
·检查背面贴片：勾选此项，将检测背面贴片的元件。
·正常吸取状态：指定元件表面的亮度。元件表面在摄像机画面中较亮时，要勾
选[接地面明亮]。
·
临界值：输入亮度的阈值，以区分元件表面的状态。也可移动滚动条来调整。
识别方法
选择用通用贴片头识别元件的方法。
·全体识别：对贴片头吸取的多个元件全体同时进行识别
·个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号码
在
1
～
9
的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可同时
进行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
