第 4 章 操作篇 4- 13. 元件生成向导 252 4- 13 - 8. 元件废弃 画面 在 [ 吸取、废弃 ] 画面中吸取元件后， 为了进行元件 的废弃，会再次显示 [ 吸取、废弃 ] 画面 的 [ 元件废弃 ] 选项 卡。 记号 名称 说明 (a) 废弃方法 通过下拉列表选 择元件的废弃 方法。 • 废 弃盒：自动将 元件废弃到废弃盒。 • 手动废弃：手动 从吸嘴将元件 取下。 (b) 废弃执行 废弃吸取的元件 。 在 [ 废弃…
第
4
章
操作篇
4-13.
元件生成向导
251
4
4-13-7. 元件边长反映画面
名称
说明
元件形状
注册元件的形状。
• 资料项目：显示可更改元件边长的项目。
• 变更前：显示更改元件边长前的值。
• 变更后：显示更改元件边长后的值（输入值）。
• 单位：显示单位。
• 全部选择“变更前”：使用更改前的值作为所有元件形状的设定值。
•
全部选择
“
变更后
”
：使用更改后的值作为所有元件形状的设定值。
顺序
注册序列的设定值。
• 资料项目：显示可更改序列的项目。
• 变更前：显示元件管理表格中注册的值，或在吸取，废弃画面中输入的
值。
• 推荐资料：显示生成运动数据时的推荐值。
• 单位：显示单位。
• 全部选择 “变更前”：使用更改前的值作为所有序列的设定值。
•
全部选择
“
推荐资料
”
：使用推荐数据的值作为所有序列的设定值。
第
4
章
操作篇
4-13.
元件生成向导
252
4-13-8. 元件废弃画面
在[吸取、废弃]画面中吸取元件后，为了进行元件的废弃，会再次显示[吸取、废弃]画面的[元件废弃]选项
卡。
记号
名称
说明
(a)
废弃方法
通过下拉列表选择元件的废弃方法。
• 废弃盒：自动将元件废弃到废弃盒。
•
手动废弃：手动从吸嘴将元件取下。
(b)
废弃执行
废弃吸取的元件。
在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。
在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性更
换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完成]
按钮，手动废弃即完成
(c)
废弃完成
完成手动废弃的作业。
(d)
废弃取消
在手动废弃的作业过程中取消。
第
4
章
操作篇
4-13.
元件生成向导
253
4

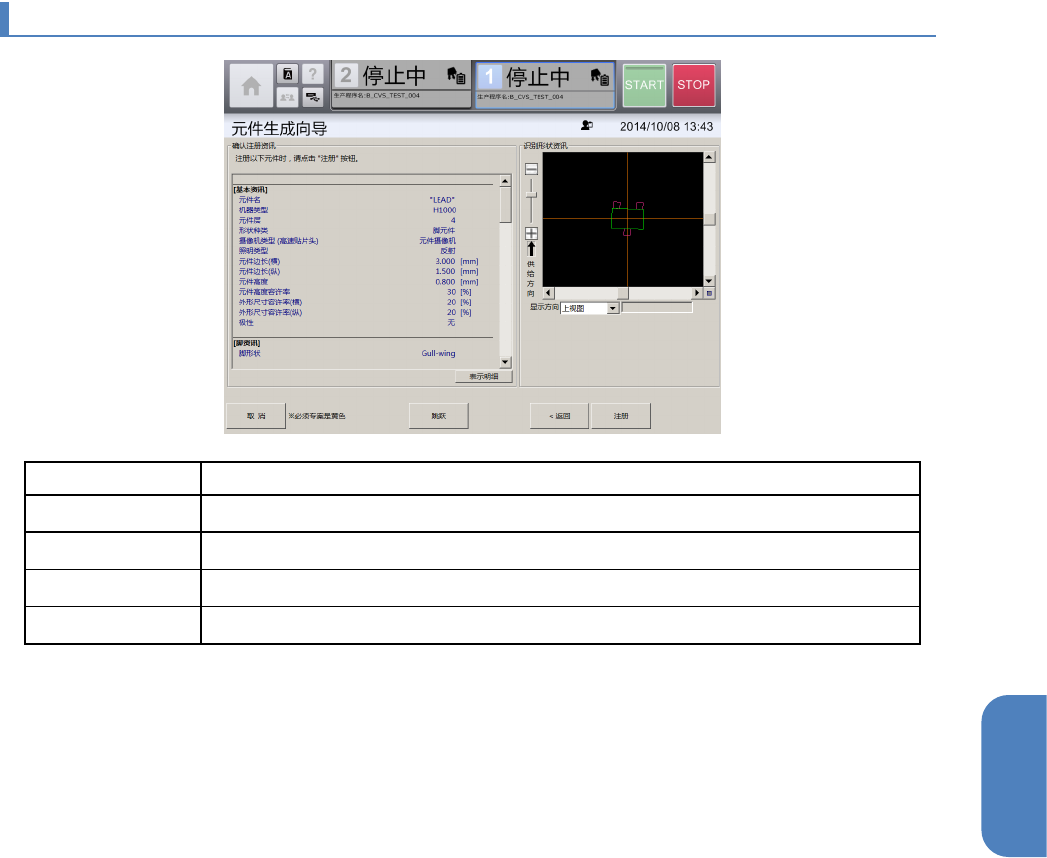

4-13-9. 注册信息确认画面
名称
说明
注册信息列表
列表显示生成元件的注册信息。
表示明细
显示注册元件的详细信息。
注册
将元件生成向导中编辑的元件数据注册到数据库中。
取消
不进行元件的注册，结束元件生成向导。
