第 4 章 操作篇 4- 13. 元件生成向导 253 4 4- 13 - 9. 注册信息 确认画面 名称 说明 注册信息列表 列表显示生成元 件的注册信息 。 表示明细 显示注册元件的 详细信息。 注册 将元件生成向导 中编辑的元件 数据注册到数据库中 。 取消 不进行元件的注 册， 结束 元件生成向导。
第
4
章
操作篇
4-13.
元件生成向导
252
4-13-8. 元件废弃画面
在[吸取、废弃]画面中吸取元件后，为了进行元件的废弃，会再次显示[吸取、废弃]画面的[元件废弃]选项
卡。
记号
名称
说明
(a)
废弃方法
通过下拉列表选择元件的废弃方法。
• 废弃盒：自动将元件废弃到废弃盒。
•
手动废弃：手动从吸嘴将元件取下。
(b)
废弃执行
废弃吸取的元件。
在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。
在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性更
换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完成]
按钮，手动废弃即完成
(c)
废弃完成
完成手动废弃的作业。
(d)
废弃取消
在手动废弃的作业过程中取消。
第
4
章
操作篇
4-13.
元件生成向导
253
4
4-13-9. 注册信息确认画面
名称
说明
注册信息列表
列表显示生成元件的注册信息。
表示明细
显示注册元件的详细信息。
注册
将元件生成向导中编辑的元件数据注册到数据库中。
取消
不进行元件的注册，结束元件生成向导。
第
4
章
操作篇
4-14.
数据制作步骤
254
4-14. 数据制作步骤
4-14-1. 元件生成向导
这里介绍从获得电子元件到创建元件资料的步骤。
实际创建元件资料时，请按照各元件品种的步骤，在理解创建元件识别数据的作业后，创建对象电子元件
的数据。
新建和已有数据的编辑
获得创建元件识别数据所需的电子元件，触摸顶部菜单中的[编辑数据库]，然后触摸[编辑数据库]菜单的
各个功能画面中显示的[Wizard]，将显示弹出菜单。
创建元件资料时，触摸以下按钮。
• 新建：新建时
• 编辑：重新编辑已有数据时
4-14-2. 元件资料的新建
触摸[Wizard]，显示弹出菜单。

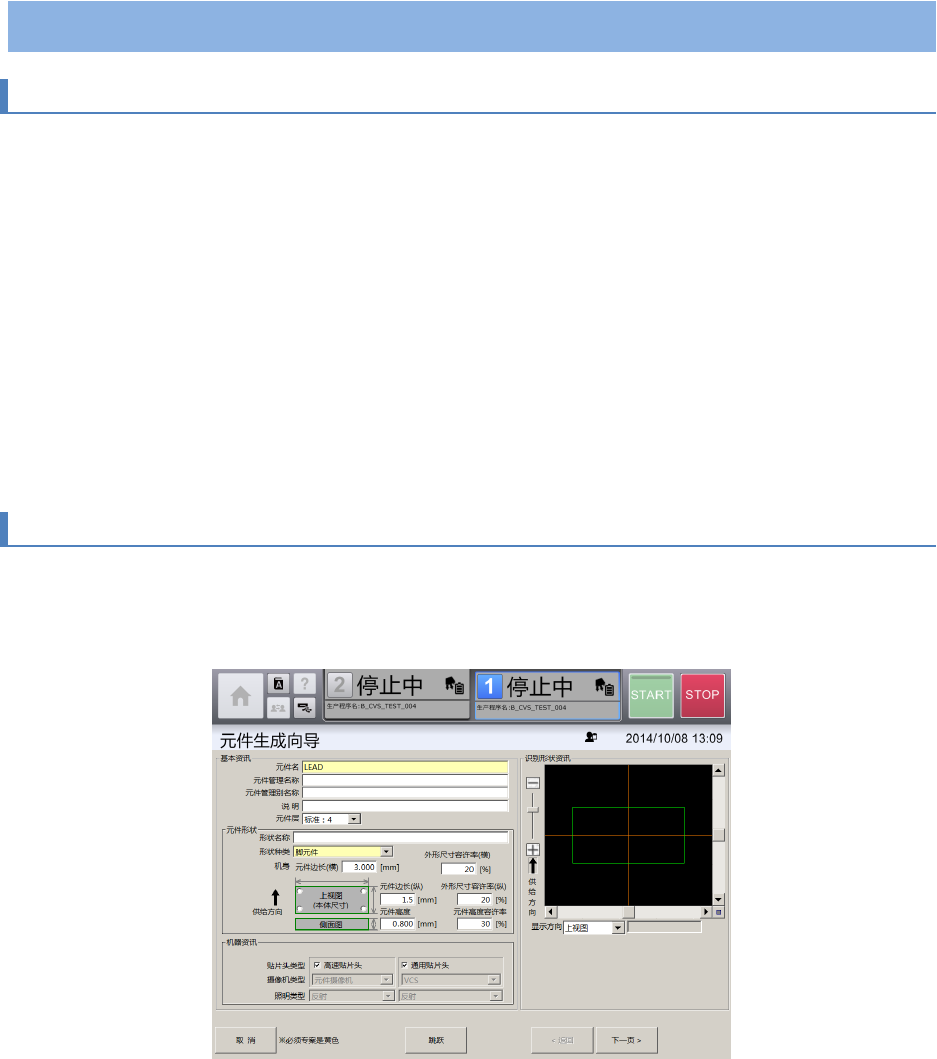

在弹出菜单的列表中选择新建，显示[元件生成向导]。
