第 4 章 操作篇 4- 14. 数据制作步骤 256 显示 [ 吸取、废弃 ] 画面。 根据 摄像机图像制作、编辑元 件数据时，要 用吸嘴吸取 元件 。 9 触摸 [ 下一页 ] 。 显示 [ 影像存取 ] 画面。
第
4
章
操作篇
4-14.
数据制作步骤
255
4

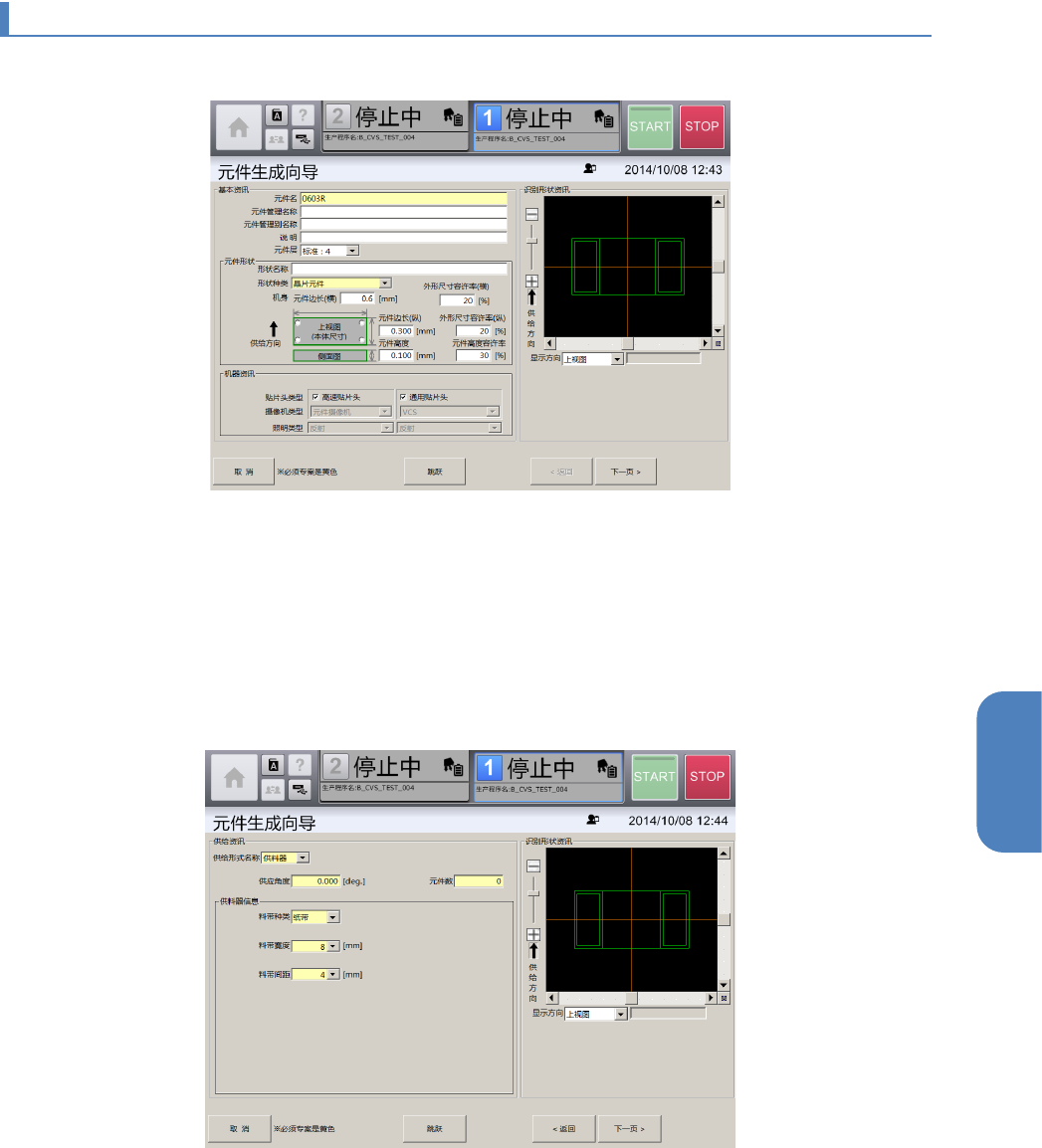

4-14-3. 制作晶片元件的数据
1
显示
[
元件生成向导
]
。
2
输入
[
元件名
]
。
输入任意的元件管理名称，元件管理别名称，说明。
3
在
[
形状种类
]
中选择
[
晶片元件
]
。
输入任意的形状名称，外形尺寸，容许率。
4
选择元件的贴片中使用的
[
贴片头类型
]
。
使用根据元件的尺寸选择的贴片头，有时不能生成元件数据。
5
触摸
[
下一页
]
。
显示[供给资讯]画面。
6
选择
[
供给形式名称
]
、
[
供应角度
]
、
[
元件数
]
。
7
选择
[
供料器信息
]
的
[
料带种类
]
、
[
料带宽度
]
、
[
料带间距
]
。
8
触摸
[
下一页
]
。
第
4
章
操作篇
4-14.
数据制作步骤
256
显示[吸取、废弃]画面。
根据摄像机图像制作、编辑元件数据时，要用吸嘴吸取元件。
9
触摸
[
下一页
]
。
显示[影像存取]画面。
第
4
章
操作篇
4-14.
数据制作步骤
257
4
10
触摸
[
下一页
]
。
显示[识别数据编辑]画面。
11
输入
[
识别资料编辑
]
画面中的
[
本体设定
]
的各项目。
12
触摸
[
下一页
]
。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元
件识别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
