第 4 章 操作篇 4- 14. 数据制作步骤 259 4 15 触摸 [ 下一页 ] 。 显示 [ 确认注册资讯 ] 画面。 16 触摸 [ 注册 ] ，注册元件。 结束 元件生成向导，返回 [ 编辑数据库 ] 画面，元件 注册完成。
第
4
章
操作篇
4-14.
数据制作步骤
258
13
触摸
[
下一页
]
。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等
推荐数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
14
触摸
[
下一页
]
。
如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
第
4
章
操作篇
4-14.
数据制作步骤
259
4
15
触摸
[
下一页
]
。

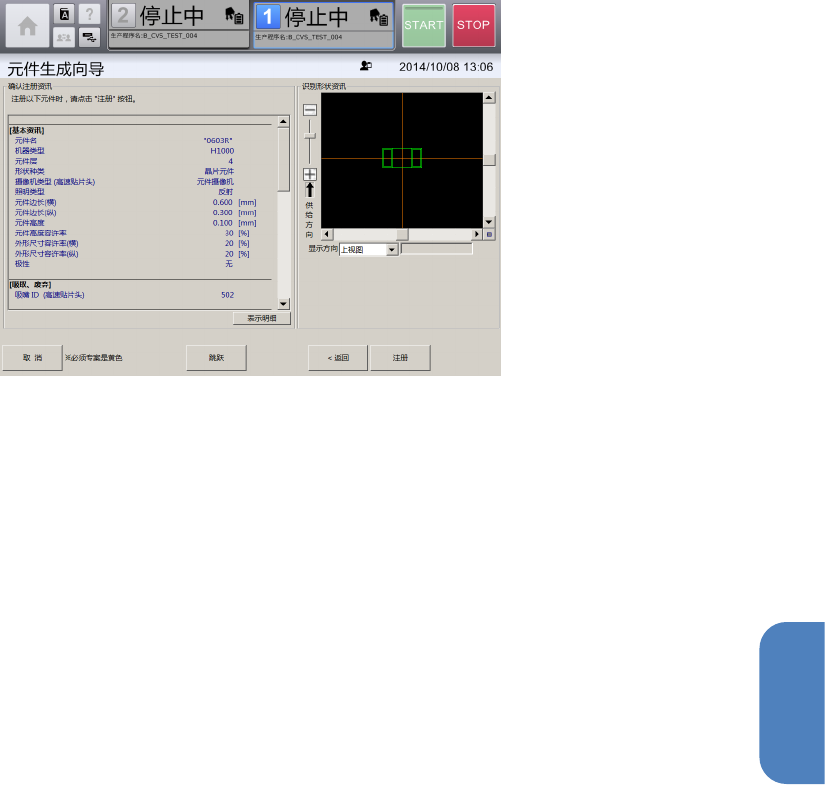

显示[确认注册资讯]画面。
16
触摸
[
注册
]
，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第
4
章
操作篇
4-14.
数据制作步骤
260
4-14-4. 制作脚元件的数据
1
打开
[
元件生成向导
]

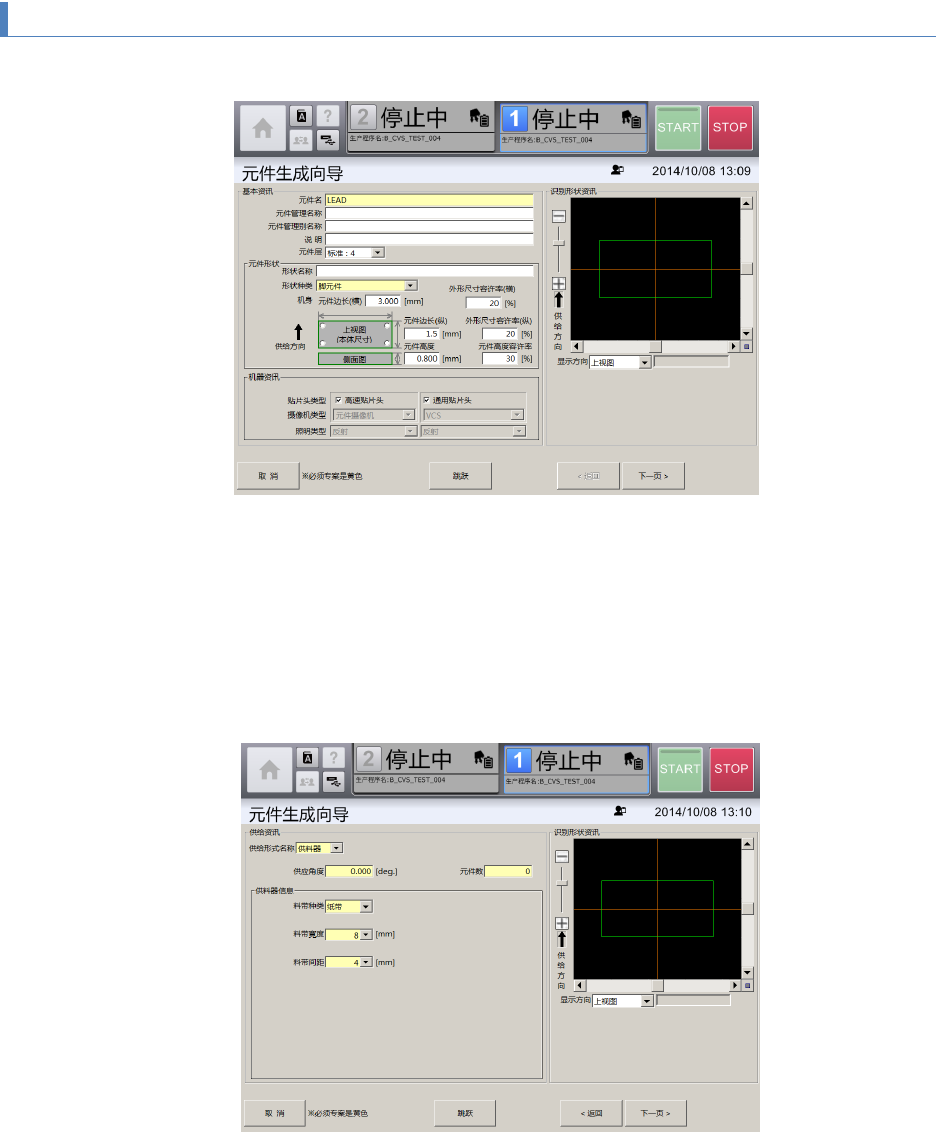

画面，输入元件名。
2
从
[
形状种类
]
的下拉列表中选择脚元件。
3
选择元件贴片中使用的
[
贴片头类型
]
。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4
触摸
[
下一页
]
。
显示[供给资讯]画面。
5
从下拉列表中分别选择
[
供给形式名称
]
、
[
供应角度
]
、
[
元件数
]
。
6
从下拉列表中分别选择
[
供料器信息
]
的
[
料带种类
]
、
[
料带宽度
]
、
[
料带间距
]
。
