第 4 章 操作篇 4- 14. 数据制作步骤 273 4 11 触摸 [ 下一页 ] 。 在 [ 基本信息 ] 画面中，变更 [ 元件形状 ] 的元件边长（横）或 元件边长（纵），吸 嘴 ID 或 超驰等推 荐数据发生变更 时，会显示 [ 元件 ( 边 ) 长反映 ] 画面。请选择变更前 及推荐数据中注册的 值。 12 触摸 [ 下一页 ] 。 贴片头吸取元件 时，会显示 [ 吸取、废弃 ] 画面 。 废弃 吸取中的元件。 13 触摸…
第
4
章
操作篇
4-14.
数据制作步骤
272
9
触摸
[
下一页
]
。

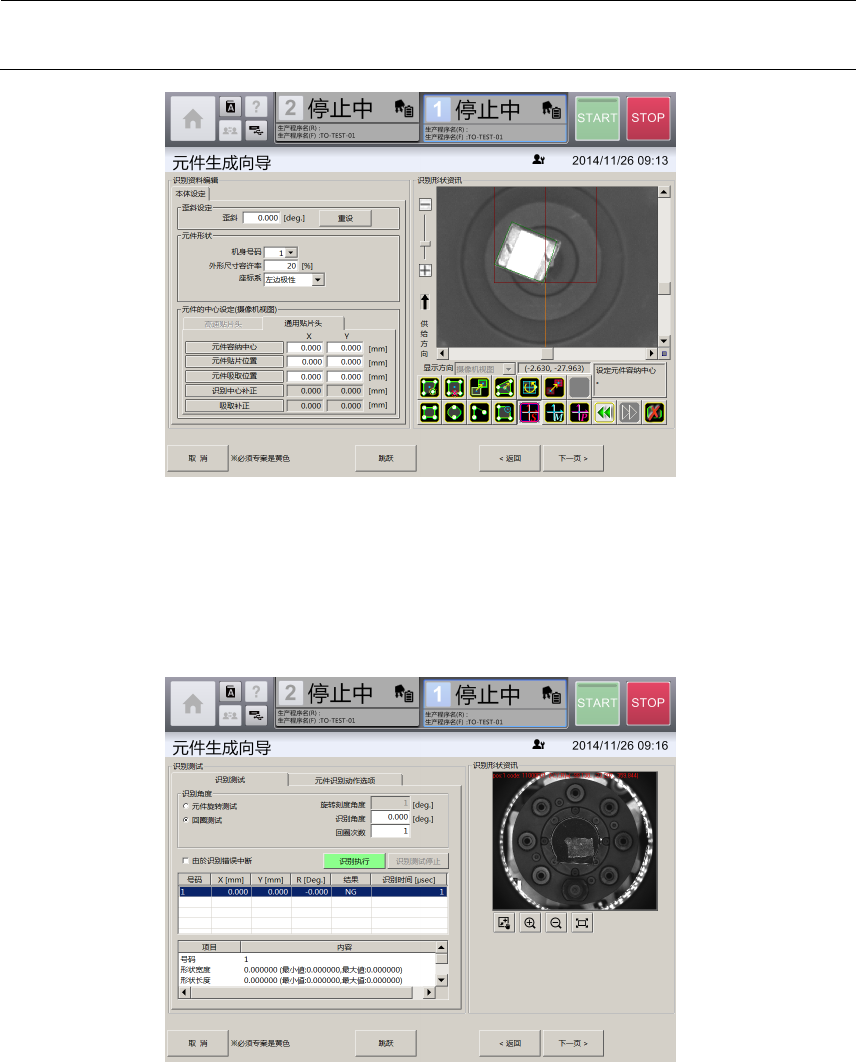

显示[识别资料编辑]画面的[本体设定]选项卡。
[本体设定]选项卡，可对元件的外形尺寸、以及元件的中心位置进行设定。
注意
• 异形（无脚）的识别数据不能自动制作。
10
触摸
[
下一页
]
。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元
件识别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
第
4
章
操作篇
4-14.
数据制作步骤
273
4
11
触摸
[
下一页
]
。

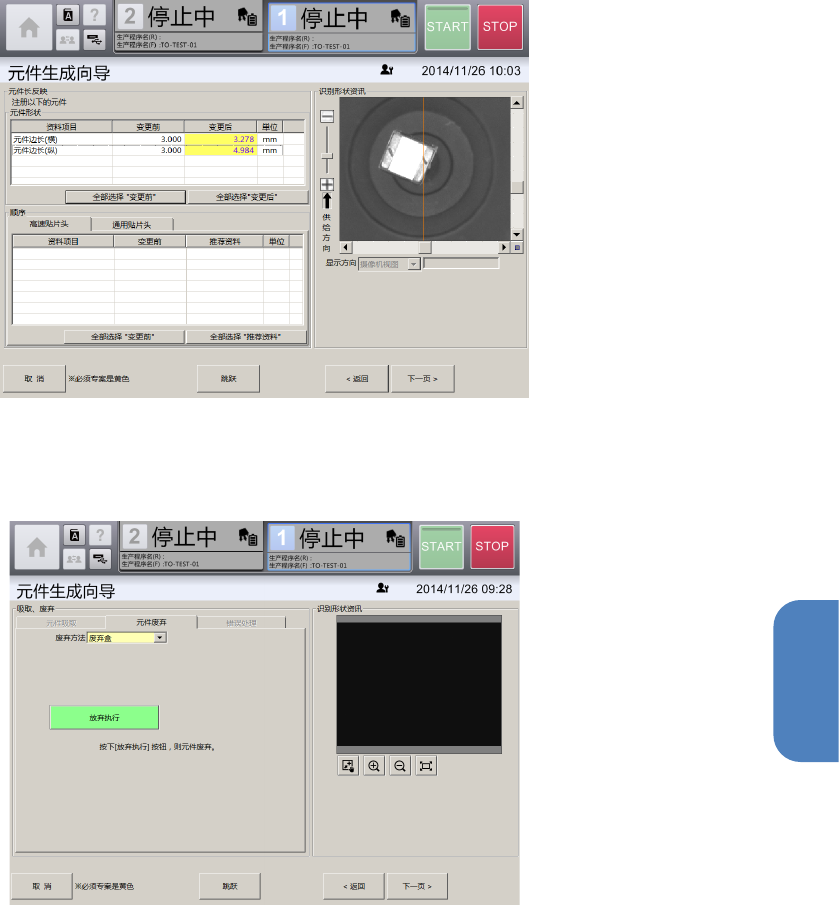

在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推
荐数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
12
触摸
[
下一页
]
。
贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
13
触摸
[
下一页
]
。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
14
触摸［注册］，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第
4
章
操作篇
4-14.
数据制作步骤
274
4-14-7. 制作异形元件（有脚）数据
1
打开［元件生成向导
］
画面后，输入元件名。
2
从［
形状种类］的下拉列表中，选择异形元件（有脚）。
3
选择元件贴片中使用的
[
贴片头类型
]
。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4
触摸
[
下一页
]
。
显示［供给资讯］画面。
5
从下拉列表中分别选择
[
供给形式名称
]
、
[
供应角度
]
、
[
元件数
]
。
6
从下拉列表中分别选择［供料器信息］的［料带种类］、［料带宽度］、［料带间
距］。
