第 4 章 操作篇 4- 14. 数据制作步骤 279 4 4- 14 - 8. 制作异形 元件（有球） 的资料 1 打开［元件生成向导 ］ 画面后，输入元件名。 2 从［ 形状种类］的下拉列表中，选择异形元件（有球）。 3 选择元件贴片中使用的 [ 贴片头类型 ] 。 有些尺寸的元件 ，因选择的贴 片头，有时不能生成 元件数据。 4 触摸 [ 下一页 ] 。 显示 ［供给资讯］画面。 5 从下拉列表中分别选择 [ 供给形式名称 ] 、…
第
4
章
操作篇
4-14.
数据制作步骤
278
14
触摸
[
下一页
]
。

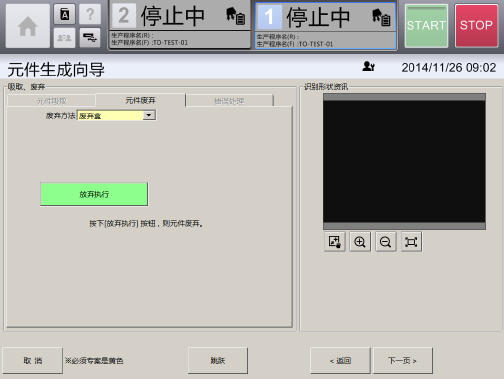

在贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
15
触摸
[
下一页
]
。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16
触摸［注册］，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册即告完成。
第
4
章
操作篇
4-14.
数据制作步骤
279
4

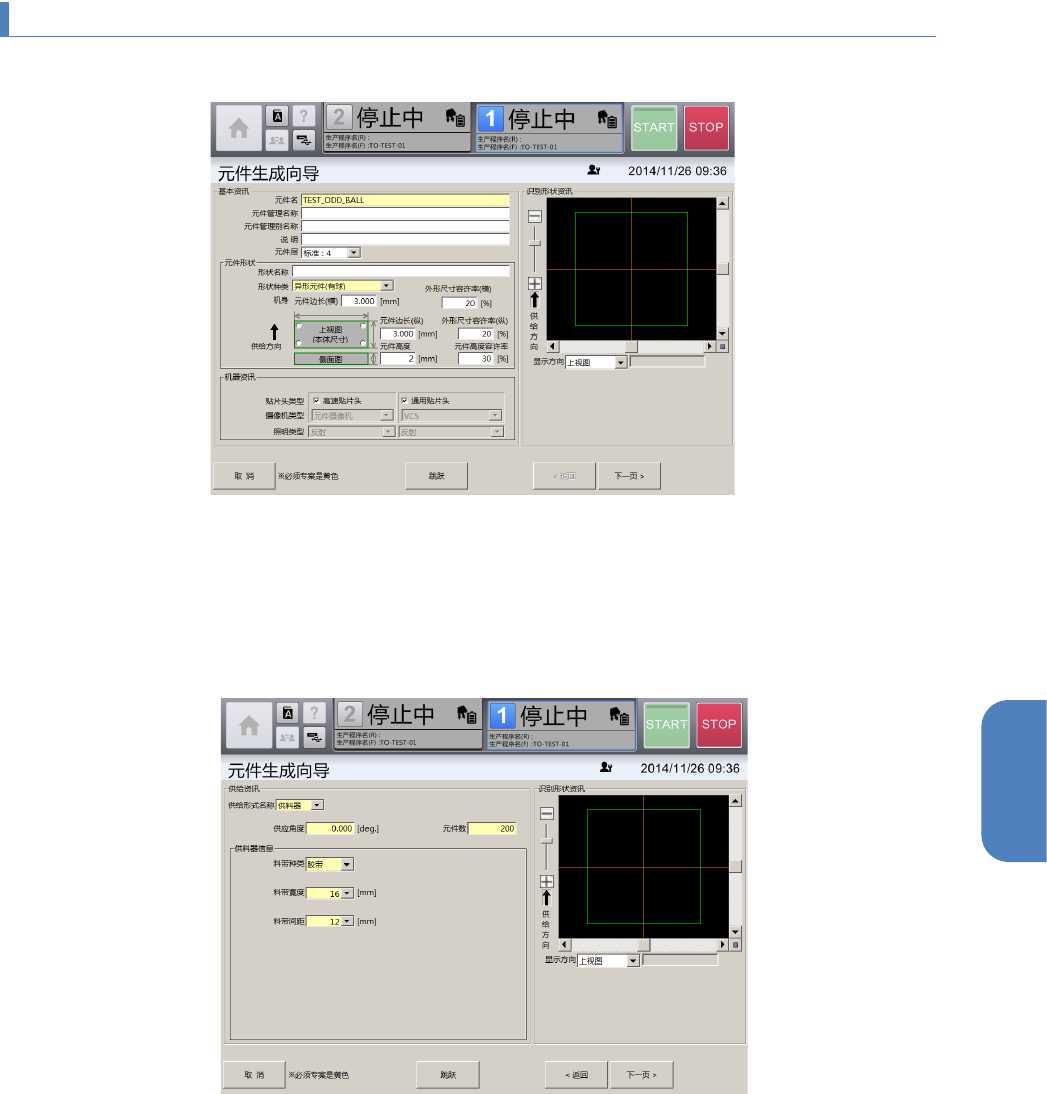

4-14-8. 制作异形元件（有球）的资料
1
打开［元件生成向导
］
画面后，输入元件名。
2
从［
形状种类］的下拉列表中，选择异形元件（有球）。
3
选择元件贴片中使用的
[
贴片头类型
]
。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4
触摸
[
下一页
]
。
显示［供给资讯］画面。
5
从下拉列表中分别选择
[
供给形式名称
]
、
[
供应角度
]
、
[
元件数
]
。
6
从下拉列表中分别选择
[
供料器信息
]
的
[
料带种类
]
、
[
料带宽度
]
、
[
料带间距
]
。
第
4
章
操作篇
4-14.
数据制作步骤
280
7
触摸
[
下一页
]
。

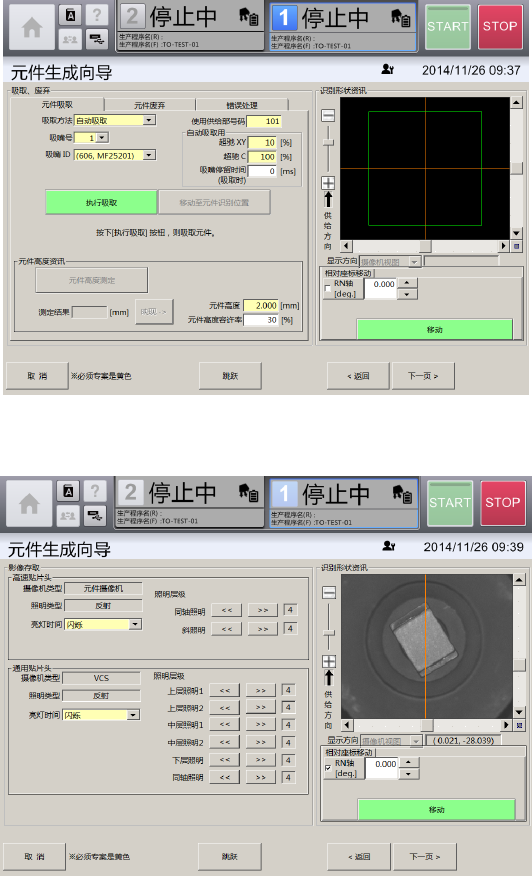

显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8
触摸
[
下一页
]
。
显示［影像存取］画面。
