第 4 章 操作篇 4- 14. 数据制作步骤 288 12 触摸 [ 送料器分布 ] 。 显示 [ 送料器分布 ] 画面。 13 触摸选择要配置的供给装置的插槽。 14 触摸面板的 [ 元件名一览 ] ，即显示 [ 元件名一览 ] 对话框，从设定的元件中选择要配置的 元件。 15 反复进行步骤 12 至 13 ，配置全部要使用的吸嘴。 16 触摸 [ 吸嘴分布 ] 。 显示 [ 吸嘴分布 ] 画面。 17 触摸选择要配置的吸嘴号的文本…
第
4
章
操作篇
4-14.
数据制作步骤
287
4
9
触摸
[
元件名
]
、
[X[mm]]
、
[Y[mm]]
、
[
角度
]
等项目并输入。
触摸共通面板的[元件选择一览]，显示[元件选择一览]对话框，可从注册的元件中选择。
使用[T]按钮，可对装置内插入的基板的 Land 位置进行示教，指定贴片位置 X[mm]、Y[mm]。
10
触摸
[BOC/
领域标记
]
。

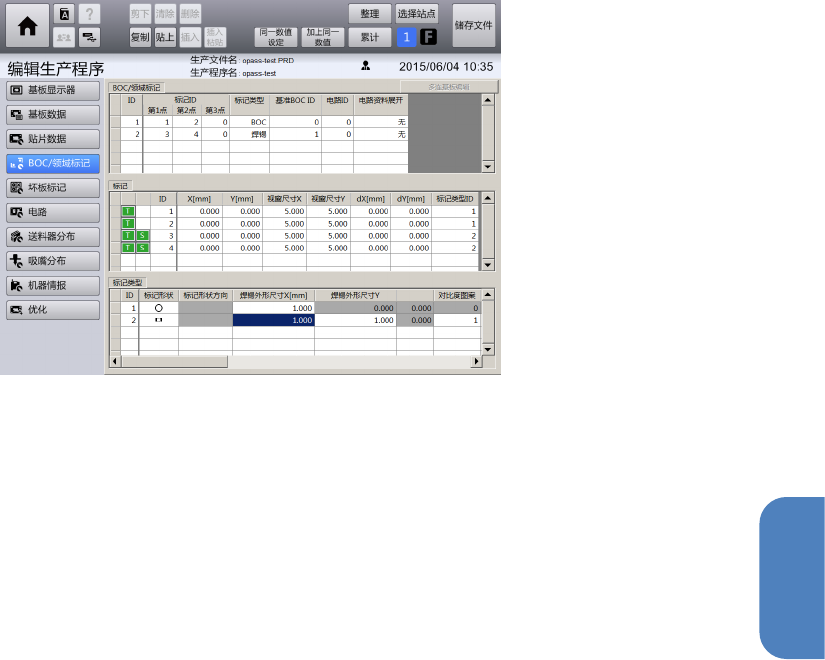

显示[BOC/领域标记]画面。
11
触摸
BOC/
领域标记画面中的
[BOC/
领域标记
]
、
[
标记
]
、
[
标记类型
]
的项目并输入。
使用[T]按钮，可对装置内插入的基板的标记位置进行示教，指定识别位置 X[mm]、Y[mm]。
触摸子菜单面板，要设定坏板标记时选择[坏板标记]，要设定集合基板时选择[电路]，然后分别输
入必要事项。
第
4
章
操作篇
4-14.
数据制作步骤
288

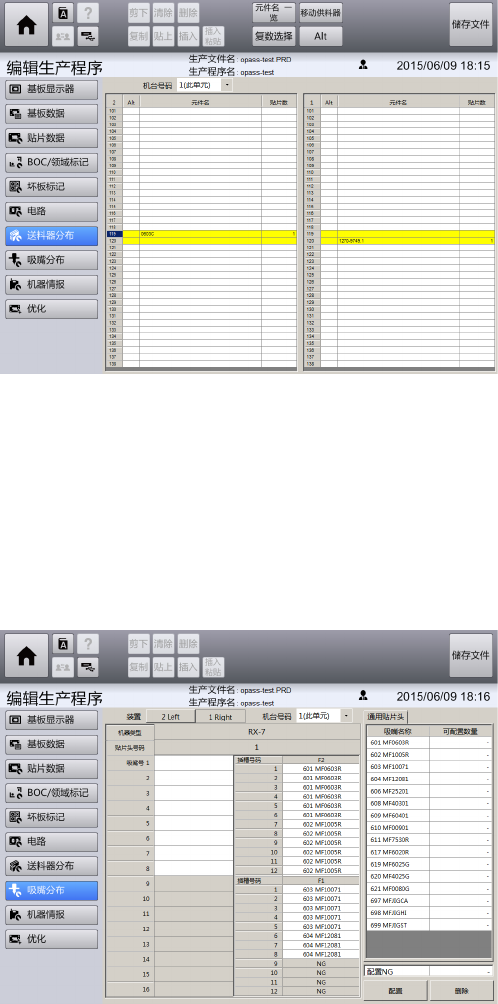

12
触摸
[
送料器分布
]
。
显示[送料器分布]画面。
13
触摸选择要配置的供给装置的插槽。
14
触摸面板的
[
元件名一览
]
，即显示
[
元件名一览
]
对话框，从设定的元件中选择要配置的
元件。
15
反复进行步骤
12
至
13
，配置全部要使用的吸嘴。
16
触摸
[
吸嘴分布
]
。
显示[吸嘴分布]画面。
17
触摸选择要配置的吸嘴号的文本框。
18
从吸嘴列表中触摸选择要使用的吸嘴。
19
触摸
[
配置
]
。
20
重复步骤
16
到
18
，配置所有要使用的吸嘴。
第
4
章
操作篇
4-14.
数据制作步骤
289
4
21
触摸
[
机器情报
]
。
显示[机器情报]画面。
22
触摸选择要使用的机器选项。
23
触摸
[
优化
]
。
显示[优化]画面。
24
触摸选择优化项目，然后触摸
[
优化
]
。
生成数据。
25
触摸共通面板的
[
储存文件
]
。
数据创建作业结束。
