第 4 章 操作篇 4- 15. 示教 294 4- 15. 示教 4- 15 - 1. 元件示教 在顶部菜单中按 [ 生产补助 ] - [ 错误处理 ] - [ 元件 示教 ] 的顺序触摸后，将显示 [ 元件 示教 选择 ] 对 话框。 对于 生产中使用的元件，可单 独修改与元件 识别相关的数据。 生产 中贴片头未 吸取元件的吸嘴，不 能执行 相关的吸嘴号 功能 。 记号 名称 说明 (a) 元件 选择列表 选择进行示教处 理的 元件…
第
4
章
操作篇
4-14.
数据制作步骤
293
4
6
触摸画面下方的
[
编辑生产程序
]
。
显示[编辑生产程序]画面。
Tips
• 在显示生产程序名的状态下触摸[编辑数据库]或[编辑生产程序]，即显示各自的菜单。
7
从子菜单面板中触摸选择要编辑的项目，然后进行编辑。
输入方法与新建时相同。
8
触摸
[
储存文件
]
。
编辑作业结束。
第
4
章
操作篇
4-15.
示教
294
4-15. 示教
4-15-1. 元件示教

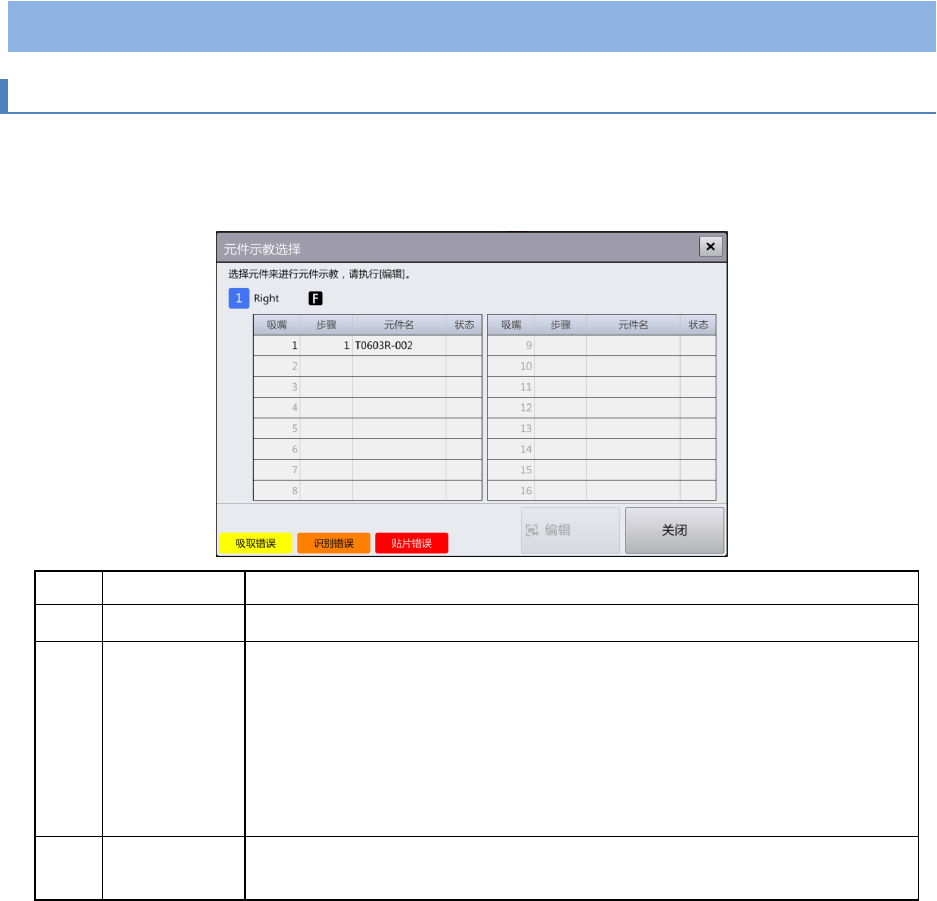

在顶部菜单中按[生产补助] - [错误处理] - [元件示教]的顺序触摸后，将显示[元件示教选择]对话框。
对于生产中使用的元件，可单独修改与元件识别相关的数据。生产中贴片头未吸取元件的吸嘴，不能执行
相关的吸嘴号功能。
记号
名称
说明
(a)
元件选择列表
选择进行示教处理的元件。
(b)
调色盘
显示元件选择列表中状态栏背景颜色的含义。
• 吸取错误：黄色（吸取错误，晶片站立错误，NG 吸嘴）
• 识别错误：橙色（识别错误，元件高度异常）
• 贴片错误：红色（贴片错误）
(c)
编辑
调出元件生成向导的
[
元件资料示教
]
画面，切换显示画面，开始元件示教作
业。
第
4
章
操作篇
4-15.
示教
295
4
[

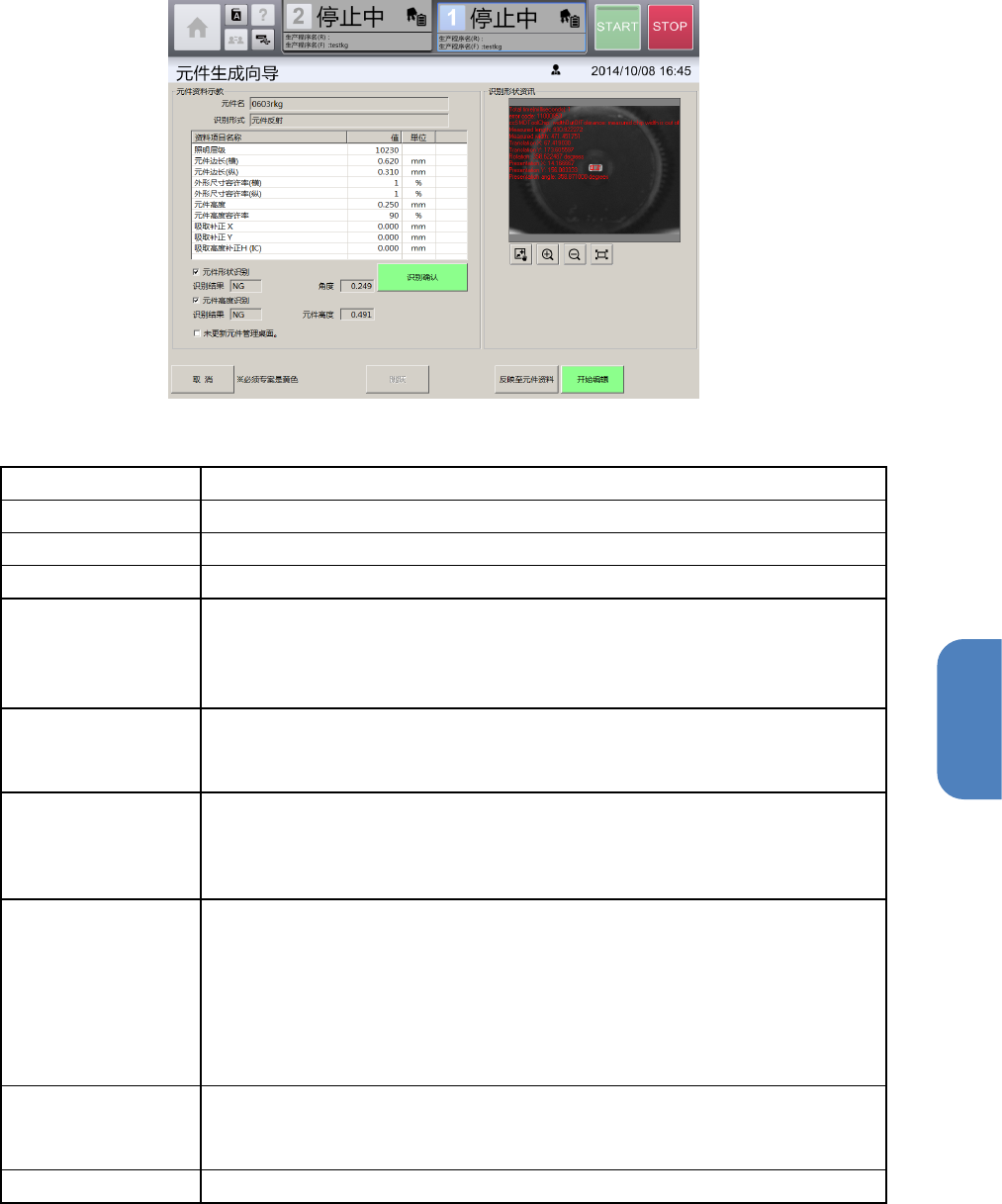

元件资料示教
]
画面
名称
说明
元件名
显示元件名。
识别形式
显示元件的识别类型。
资料项目名称
编辑元件的基本信息。
元件形状识别
按
[
识别确认
]
按钮，进行元件的形状识别确认，在识别形状信息区域显示结
果。
• 识别结果：显示识别结果。
•
角度：显示被识别元件的角度。
元件高度识别
按
[
识别确认
]
按钮，进行元件高度的测定，在识别形状信息区域显示结果。
• 识别结果：显示元件高度的识别结果。
•
元件高度：显示元件高度的测定结果。
未（不）更新元件管
理桌面
勾选为此项目后，触摸
[
反映至元件资料
]
按钮时，不进行元件的数据库的更
新，仅更新生产中的生产程序的元件数据。这时，由于不更新数据库，进行
生产程序的切换时，会恢复为编辑前的元件数据。
开始编辑
显示元件生成向导中的下列元件编辑用的画面，编辑元件的识别数据。
• [影像存取]画面（参见「4-13-4 影像存取画面」）
• [识别资料编辑]画面（「参见 4-13-5 识别资料编辑画面」）
• [识别测试]画面（参见「4-13-6 识别测试画面」）
• [注册信息确认]画面（参见「4-13-9 注册信息确认画面」）
在元件生成向导的[注册信息确认]画面中，触摸[下一页]按钮后，返回显示本
画面。
反映至元件资料
进行生产中的生产程序的元件数据、以及元件数据库的更新，返回显示
[
选择
元件示教]画面。
但是，如果勾选了
[
未更新元件管理桌面
]
，则不进行元件数据库的更新。
取消
不反映编辑中的数据，返回显示
[
选择元件示教
]
画面。
