4-15.
示教
302
13
触摸
[
待机时间
]
文本框，输入待机时间。
设定在各点上的待机时间，用于确认供给部空洞中心位置的坐标。
14
触摸
[
连续
]
。
摄像机图像将向所有供给部空洞的中心位置连续移动。确认与供给部空洞中心位置的偏移。
触摸[STOP]后中断。
15
触摸
[
保存并结束
]
。
保存示教结果，关闭[手动空洞示教]对话框，显示[空洞示教]对话框。
[空洞示教]对话框的供给位置列表中的 dX，dY 值将更新。
第
4
章
操作篇
4-15.
示教
303
4
4-15-3. 标记数据示教
测量生产程序的贴片资料中设定的 BOC/领域标记、坏板标记在基板上的位置，在作为 OCC 目标位置进
行修正的示教作业中，可确认并细化显示测量对象标记数据，设置测量用的基板。

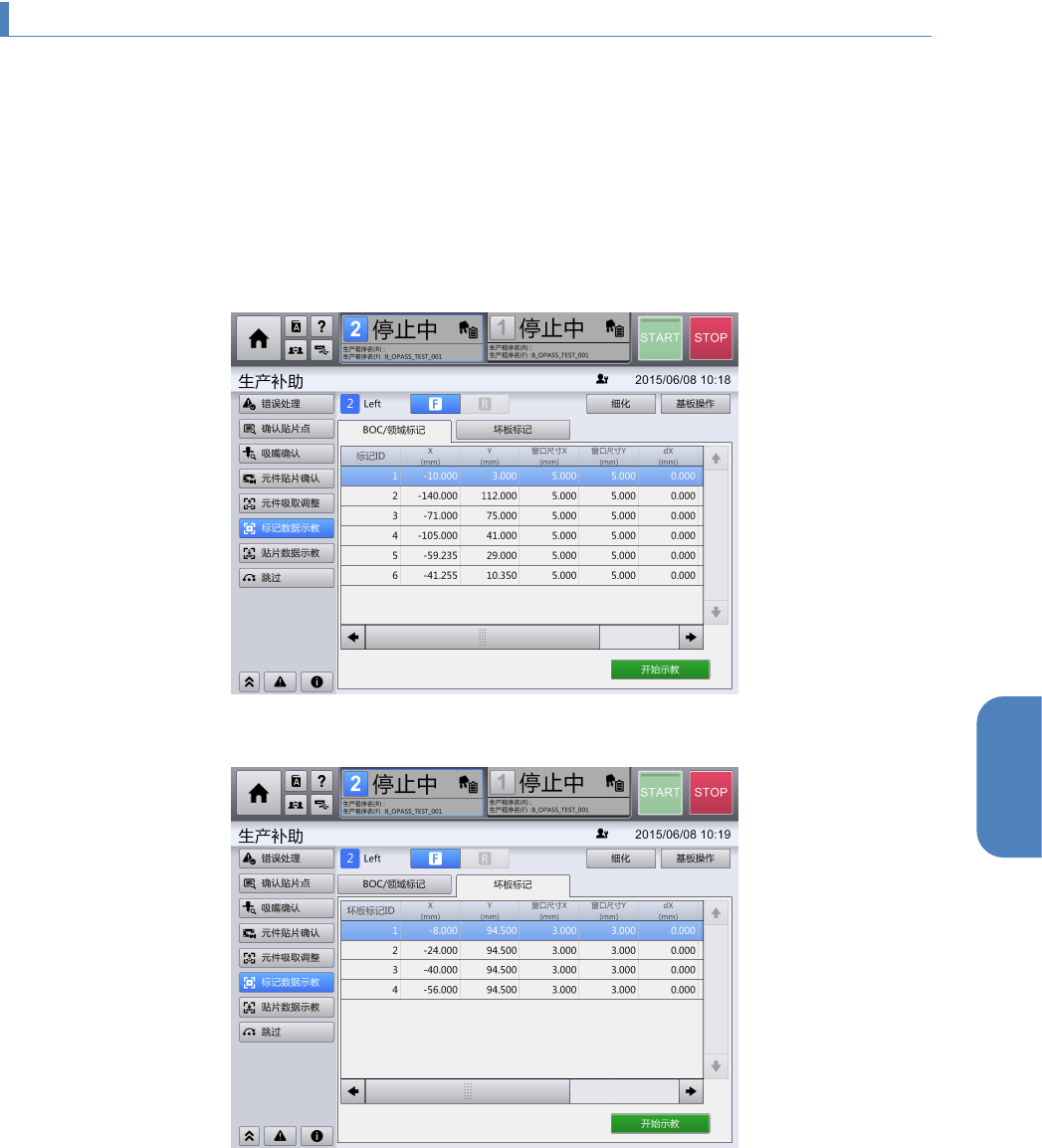

触摸[生产补助]菜单中的[标记数据示教]，显示[标记数据示教]画面。
[标记数据示教]画面，在用户级别为[SUPERVISOR（管理员）]或[MAINTENANCE（维护）]时才会显
示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
[BOC/
领域标记
]
选项卡
[
坏板标记
]
选项卡
第
4
章
操作篇
4-15.
示教
304
记号
名称
说明
(a)
指定通道
选择操作对象单元的通道位置。
(b)
示教对象选择选项卡
从
[BOC/
领域标记
]
，
[
坏板标记
]
中选择进行示教的标记资料的对
象。
(c)
BOC/
领域标记列表
显示
BOC/
领域标记列表（单元间共通）。
(d)
坏板标记列表
显示坏板标记列表（单元间共通）。
(e)
细化
触摸后显示
[
细化
]
对话框，细化列表中显示的数据。
关于[细化]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「细
化对话框的详情」
(f)
基板操作
触摸后显示
[
基板操作
]
对话框，搬入
/
搬出要进行示教的基板。
关于[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的
「基板操作对话框的操作」
(g)
开始示教
显示各标记数据示教对话框，进行示教处理。
详情请参阅下述的「BOC/领域标记示教」，「坏板标记示教」
BOC/
领域标记
/
坏板标记列表的详情
名称
说明
标记
ID
显示
[BOC/
领域标记
ID]
。
坏板标记
ID
显示
[
坏板标记
ID]
。
X (mm) / Y (mm)
显示标记中心位置
XY
。
窗口尺寸
X (mm) /
窗口尺寸 Y (mm)
显示标记识别窗口的
XY
方向大小。
dX (mm) / dY (mm)
错开标记识别窗口的中心位置时，显示
XY
方向的窗口位置补正值。
标记类型
ID
显示标记类型
ID
。
BOC ID
显示补正坏板标记位置的
BOC/
领域标记
ID
。
