第 4 章 操作篇 4- 15. 示教 319 4 单独标记识别模式 / 形状识别 记号 名称 说明 (a) 标记类型 显示与坏板标记 类型相应的简 图。 (b) 坏板标记 ID 显示识别测试对 象的坏板标记 ID 。 触摸文本区域输 入，或通过 / 显 示前一个 或后一个 [ 坏板标记 ID ] 值。 (c) 移动至识别位置 摄像机移动到对 象坏板标记的 中心位置。 (d) 摄像机 图像 显示对象单元的 摄像机图像。 (e) 连续…
第
4
章
操作篇
4-15.
示教
318
坏板标记的识别（单独标记识别模式）
1
触摸
[
坏板标记示教
]
对话框的
[
识别测试
]
。
显示[坏板标记识别测试]对话框的单独标记识别模式。

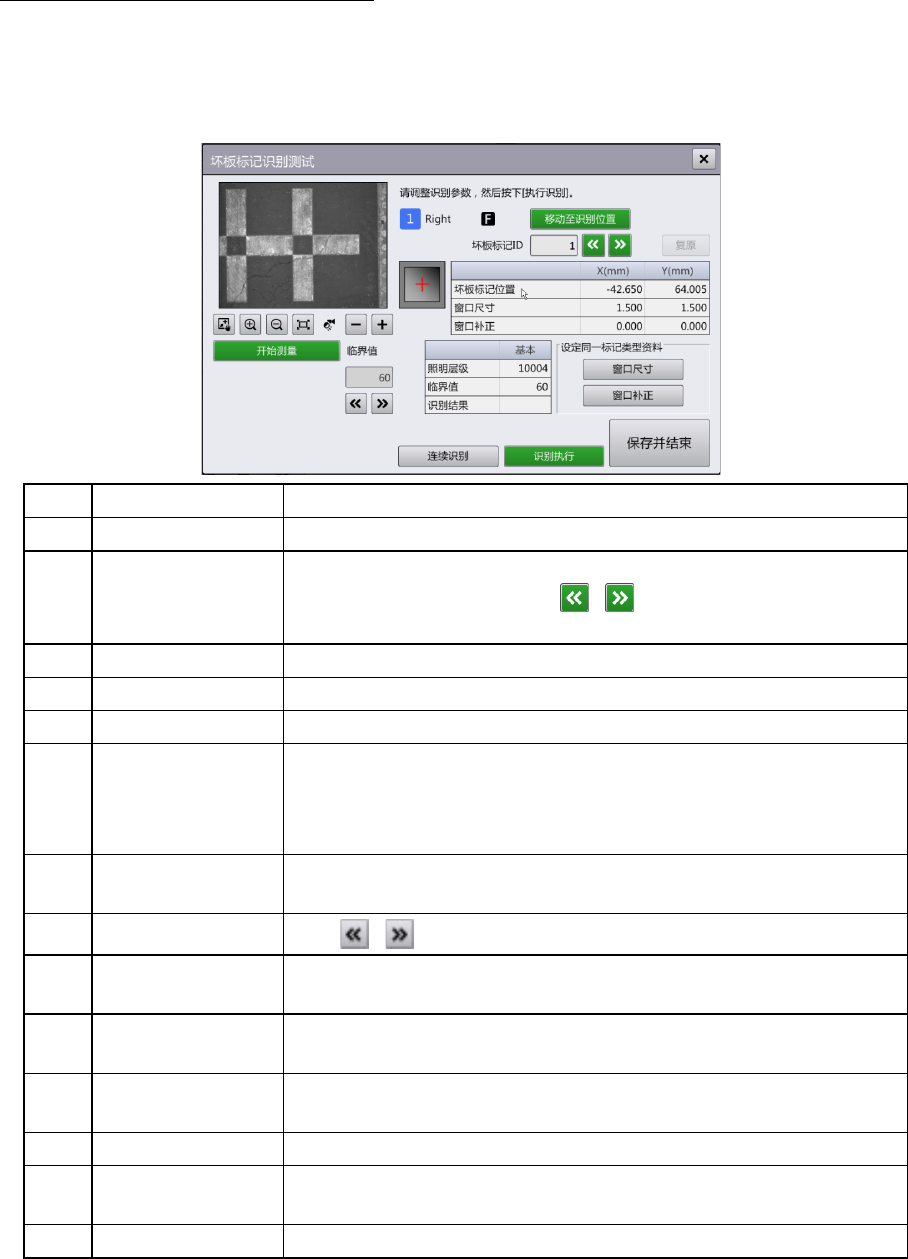

单独标记识别模式
/
黑白识别
记号
名称
说明
(a)
标记类型
显示与坏板标记类型相应的简图。
(b)
坏板标记
ID
显示识别测试对象的坏板标记
ID
。
触摸文本框输入数值，或触摸 / ，移动到前后的坏板标记
上。
(c)
移动至识别位置
摄像机移动到对象坏板标记的中心位置。
(d)
摄像机图像
显示对象单元的摄像机图像。
(e)
连续识别
将图像的显示切换为连续标记识别模式。
(f)
坐标值列表
显示以下与对象坏板标记相关的信息。
• 坏板标记位置：贴片数据中的坏板标记位置 (X,Y)。
• 窗口尺寸：标记识别窗口的大小 (X,Y)
•
窗口补正：错开标记识别窗口中心位置时的补正值
(X,Y)
(g)
识别结果列表
显示坏板标记识别参数中的照明层级，阈值。
通过
OK/NG
显示识别测试的结果。
(h)
临界值
通过
/
编辑识别结果列表的阈值中显示的参数。
(i)
开始测量
在
10
～
250
之间以
10
为单位更改阈值，同时重复执行识别测试，在
黑白比例图表上显示图像上白色和黑色的发生比例。
(j)
黑白比例图表
绘制对象坏板标记识别图像上白色和黑色的发生比例。另外，当前的
阈值设定值将以红线显示。
(k)
设定同一标记类型
资料
将窗口大小，或窗口补正值的设定值反映到与坏板标记 ID 为同一类
型的所有坏板标记识别数据中。
(l)
识别执行
根据已编辑的参数条件识别选择的坏板标记点。
(m)
复原
将选中坏板标记的窗口大小，窗口补正值，照明层级，阈值全部恢复
为编辑前的状态。
(n)
保存并结束
保存所有识别测试参数，关闭对话框。
第
4
章
操作篇
4-15.
示教
319
4

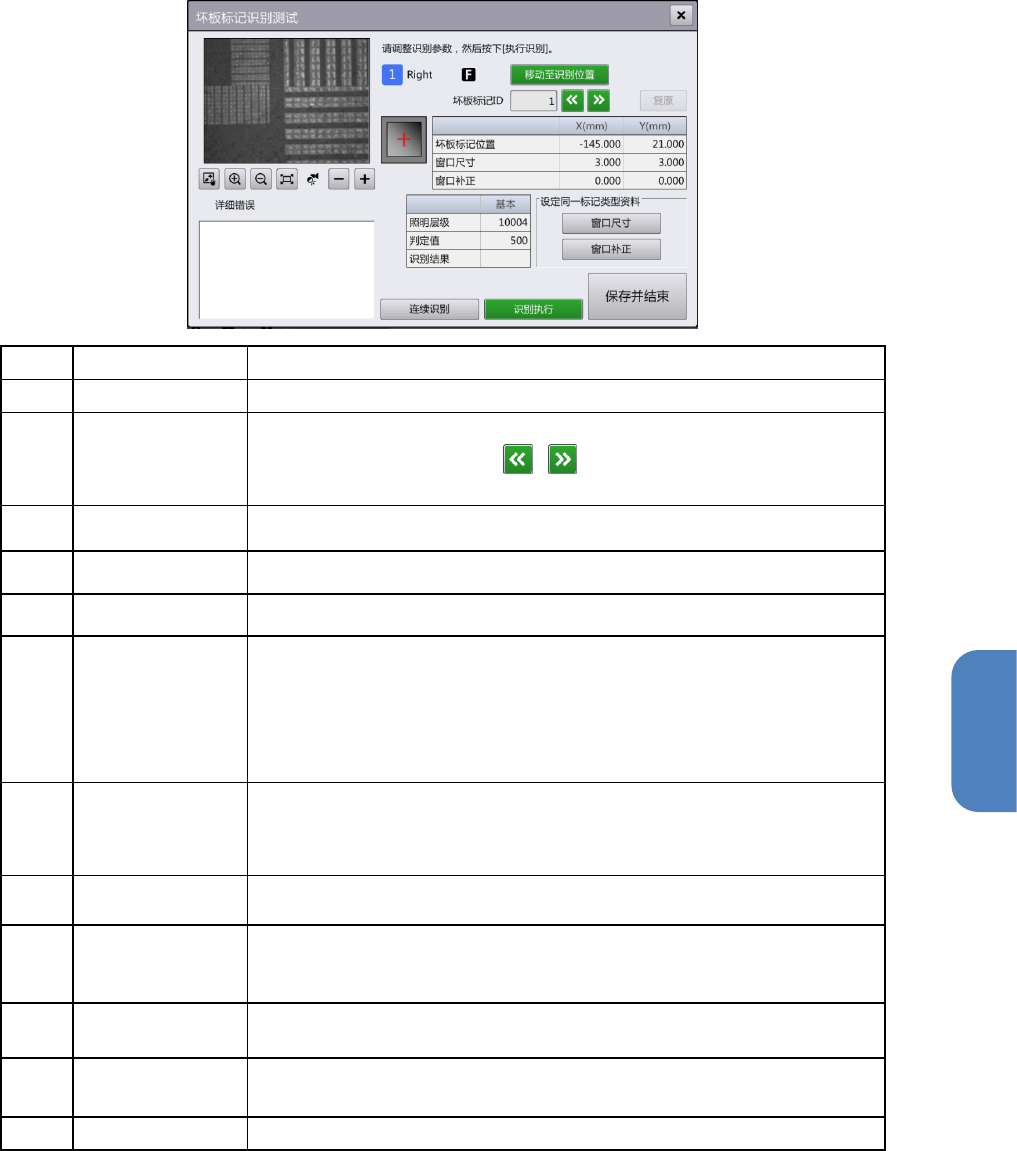

单独标记识别模式
/
形状识别
记号
名称
说明
(a)
标记类型
显示与坏板标记类型相应的简图。
(b)
坏板标记
ID
显示识别测试对象的坏板标记
ID
。
触摸文本区域输入，或通过 / 显示前一个或后一个[坏板标记
ID]
值。
(c)
移动至识别位置
摄像机移动到对象坏板标记的中心位置。
(d)
摄像机图像
显示对象单元的摄像机图像。
(e)
连续识别
将图像的显示切换为连续标记识别模式。
(f)
坐标值列表
显示以下与对象坏板标记相关的信息。
• 坏板标记位置：贴片数据中的坏板标记位置 (X,Y)。
• 窗口尺寸：标记识别窗口的大小 (X,Y)
• 窗口补正：错开标记识别窗口中心位置时的补正值(X,Y)
(g)
识别结果列表
显示坏板标记识别参数中的照明层级，分数值和阈值。
通过“有”（有坏板标记）/“无”（无坏板标记）显示识别测试的结果。
(h)
详细错误
显示坏板标记识别测试的结果参数数据。
(i)
设定同一标记类
型资料
将窗口大小，或窗口补正值的设定值反映到与坏板标记
ID
为同一类型
的所有坏板标记识别数据中。
(j)
识别执行
根据已编辑的参数条件识别选择的坏板标记点。
(k)
复原
将选中坏板标记的窗口大小，窗口补正值，照明层级，分数值，阈值
全部恢复为编辑前的状态。
(l)
保存并结束
保存所有识别测试参数，关闭对话框。
第
4
章
操作篇
4-15.
示教
320
2
选择要执行坏板标记识别测试对象的
[
坏板标记
ID]
。
触摸文本框输入，或触摸右侧的 / 选择坏板标记 ID。
3
触摸
[
识别执行
]
。
根据坐标值列表中显示的窗口大小，窗口补正值，以及识别结果列表中显示的照明层级，分数值
及阈值条件开始识别对象的坏板标记，更新识别结果。
摄像机图像中，将显示最新条件下的识别结果图像。发生错误时，将在[详细错误]中显示错误的
详情。
注意
• 单独标记识别模式的黑白识别/形状识别画面，是根据[编辑生产程序]菜单的坏板标记编辑中
显示的坏板标记类型所设定的数据显示，因此在[坏板标记识别测试]对话框中无法切换或更
改。关于坏板标记编辑的详情，请参阅「4-11-6. 坏板标记编辑」。
4
触摸
[
保存并结束
]
。
关闭[坏板标记识别测试]对话框，显示[坏板标记示教]对话框。
根据坏板标记的识别测试结果，更新识别参数并保存到生产程序中。
