第 4 章 操作篇 4- 15. 示教 327 4 记号 名称 说明 (h) 微调动作移动 触摸切换 [ 微调动作移动 ] 模式和十字标记移 动模式。 蓝色状态为 [ 微调动作移动 ] 模式。 (i) 移动按钮 移动 摄像机图像上的十字标记 。 在 [ 微调动作移 动 ] 模式下将微调移动 对象 单元 上贴片头的 XY 轴（ 摄像机 图像的显示中心 位置）。 (j) 待机时间 设定 操作 [ 连续 ] 时的各点上摄像机的 待机时间。 可…
第
4
章
操作篇
4-15.
示教
326

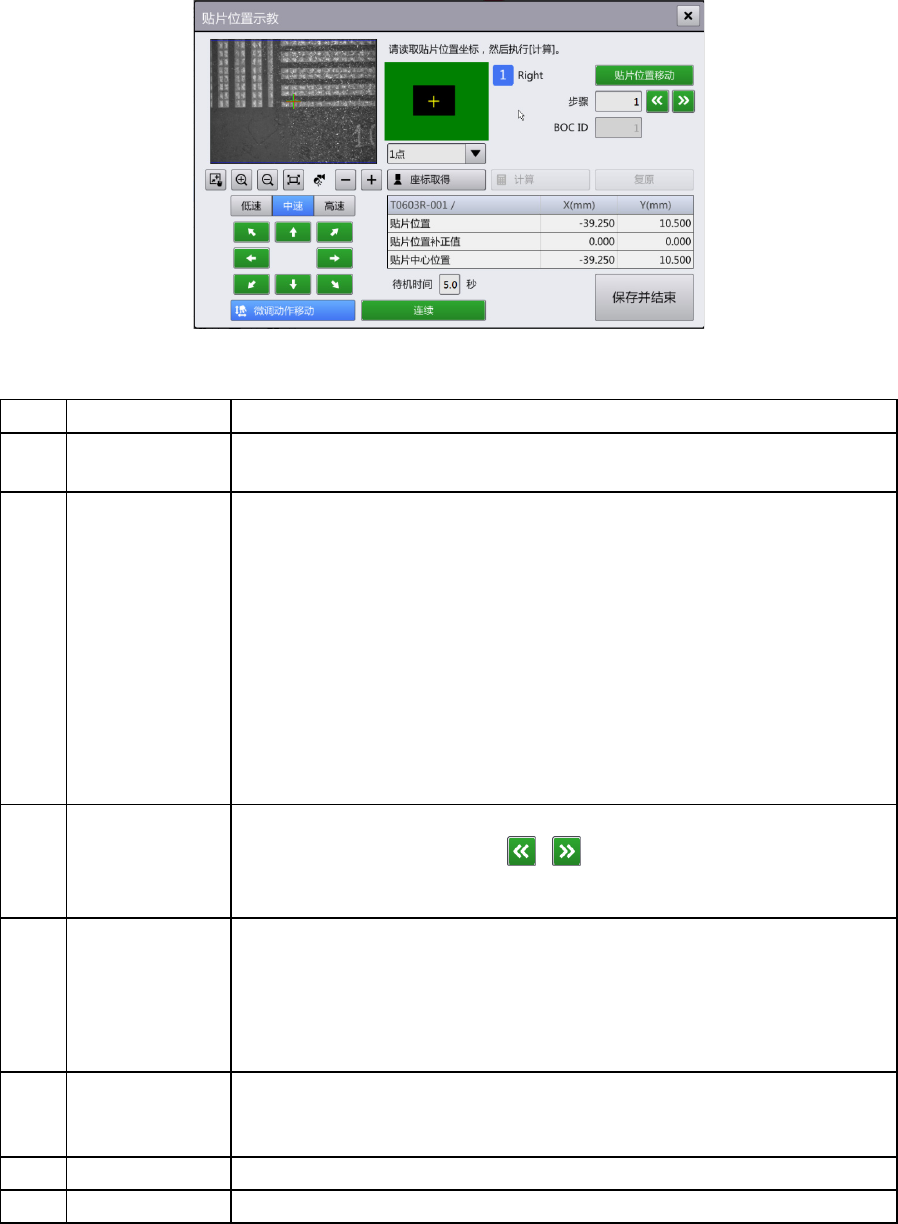

微调动作移动模式
记号
名称
说明
(a)
示教点
显示贴片位置的示教位置。
存在多个示教点时，触摸图形后选择任意的点。
(b)
贴片位置监视器
为了计算贴片位置的中心位置，从下拉菜单中选择进行坐标导入的示教点
数量。
示教点数量
• 1 点（初始值）：仅指定元件贴片中心位置上的 1 点。
• 2 点 CON：指定对角的 2 个点，计算中心位置（电容器等）。
• 3 点 SOP：指定对角的 2 个点和对向的 1 个点，计算中心位置
（SOP 元件等）。
• 3 点 BODY：指定对角的 2 个点和对向的 1 个点，计算中心位置。
• 5 点 QFP：指定对角的 4 个点和对向的 1 个点（QFP 元件等）。
详情请参阅下述表格
(c)
步骤
显示示教对象的步骤号。
触摸文本框输入数值，或触摸 / ，移动到前后的步骤上。
(d)
BOC ID
显示补正步骤的贴片位置的
BOC/
领域标记
ID
。
如果在贴片数据的 BOC/领域标记 ID 中指定了焊锡标记，将使用用于补正
该焊锡标记位置的基准 BOC ID。
(e)
摄像机图像
显示操作对象单元（贴片头）的摄像机图像。
用于示教的坐标导入位置以红色十字标记显示。
示教点为
1
点时，也会按元件的外形显示外框线。
(f)
贴片位置移动
摄像机移动到对象步骤的贴片位置的中心位置。
(g)
移动速度
从
[
低速
]
、
[
中速
]
、
[
高速
]
中选择十字标记或
XY
轴的移动速度。
第
4
章
操作篇
4-15.
示教
327
4
记号
名称
说明
(h)
微调动作移动
触摸切换
[
微调动作移动
]
模式和十字标记移动模式。
蓝色状态为[微调动作移动]模式。
(i)
移动按钮
移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴（摄像机
图像的显示中心位置）。
(j)
待机时间
设定操作
[
连续
]
时的各点上摄像机的待机时间。
可输入 0～9.9 (sec)的值。
(k)
连续
连续显示元件的贴片目标位置。
(l)
坐标值列表
显示进行示教处理前后各步骤的贴片位置数据。
• 贴片位置：贴片数据中元件的贴片位置 (X,Y)
• 贴片位置补正值：贴片数据中元件贴片位置的补正值(X,Y)
贴片中心位置：触摸[计算]后计算得到的贴片位置的中心位置 (X,Y)
(m)
坐标取得／计算
／复原
•
坐标取得：将摄像机图像的中心十字标记位置作为示教点中选择的
示教点坐标数据导入并保存。计算贴片位置所需的所有坐标点的坐
标导入完成后，[计算]变为有效。导入坐标的点为 1 点时，在触摸
[坐标取得]后就会进行计算，因此不显示[计算]。
• 计算：计算贴片位置，更新坐标值列表中的贴片中心位置。
• 复原：将[贴片中心位置]的值恢复为示教前的值。
(n)
保存并结束
保存所有示教位置的补正量，关闭
[
贴片位置示教
]
对话框。
示教点的显示
示教点中将显示坐标导入目标位置的概略图，以进行手动示教。
1 点
2 点 CON
3 点 SOP
3 点 BODY
5 点 QFP
第
4
章
操作篇
4-15.
示教
328
贴片位置示教的操作
开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，先打开[贴片数据示教]画面。
1
在共通面板上触摸选择对象单元。
2
触摸
F/R
，选择对象通道。
3
触摸
[
基板操作
]
。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4
根据所使用的单元，触摸
[
搬入
]
或
[
交付
]
。
基板将被安在本机内。
手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后
触摸[装置内作业完成]。
5
触摸
[
关闭
]
。
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6
在
[
贴片数据示教
]
画面中触摸
[
贴片位置
]
选项卡，即显示贴片步骤列表。
7
从贴片步骤列表中触摸选择示教对象的步骤。
8
触摸
[
开始示教
]
。
显示[贴片位置示教]对话框，摄像机移动到贴片步骤列表中所选步骤的坐标上。
9
触摸
[
待机时间
]
文本框，输入待机时间。
设定在各点上的待机时间，用于确认贴片位置中心位置的坐标。
10
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
11
将贴片位置的中心位置有偏移的步骤编号输入到
[
步骤
]
文本框中。
请触摸文本框输入，或触摸 / 选择步骤。
12
触摸
[
贴片位置移动
]
。
13
触摸贴片位置监视器的下拉列表，选择要导入坐标的点数。
14
从示教点的图中，触摸选择要进行示教的坐标位置。
摄像机将移动到示教对象的贴片位置中心位置，并显示红色十字标记。
