贴片位置示教的操作
开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，先打开[贴片数据示教]画面。
1
在共通面板上触摸选择对象单元。
2
触摸
F/R
，选择对象通道。
3
触摸
[
基板操作
]
。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4
根据所使用的单元，触摸
[
搬入
]
或
[
交付
]
。
基板将被安在本机内。
手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后
触摸[装置内作业完成]。
5
触摸
[
关闭
]
。
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6
在
[
贴片数据示教
]
画面中触摸
[
贴片位置
]
选项卡，即显示贴片步骤列表。
7
从贴片步骤列表中触摸选择示教对象的步骤。
8
触摸
[
开始示教
]
。
显示[贴片位置示教]对话框，摄像机移动到贴片步骤列表中所选步骤的坐标上。
9
触摸
[
待机时间
]
文本框，输入待机时间。
设定在各点上的待机时间，用于确认贴片位置中心位置的坐标。
10
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
11
将贴片位置的中心位置有偏移的步骤编号输入到
[
步骤
]
文本框中。
请触摸文本框输入，或触摸 / 选择步骤。
12
触摸
[
贴片位置移动
]
。
13
触摸贴片位置监视器的下拉列表，选择要导入坐标的点数。
14
从示教点的图中，触摸选择要进行示教的坐标位置。
摄像机将移动到示教对象的贴片位置中心位置，并显示红色十字标记。
第
4
章
操作篇
4-15.
示教
329
4
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
15
将十字标记移动到贴片位置的示教点（坐标导入位置）上并调整。
摄像机图像中有贴片位置的示教点时进行十字标记操作，其他情况下进行微调移动。
16
触摸
[
坐标取得
]
。
将更新贴片位置的中心位置坐标。
进行 2 点以上目标位置的示教时，重复步骤 14 到 16，导入第 2 点之后的坐标位置，触摸[计
算]，将更新贴片中心位置的坐标值。
17
重复步骤
9
到
16
，导入所有有偏移的贴片位置的中心位置。
18
触摸
[
连续
]
。
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
19
触摸
[
保存并结束
]
。
关闭保存示教结果的[贴片位置示教]对话框，显示[贴片数据示教]画面。
第
4
章
操作篇
4-15.
示教
330
电路设计示教
在[电路设计示教]对话框中，针对贴片资料中的电路展开量，可求出与实际基板之间展开量的差异，将这
个差异作为电路展开量的补正量进行示教，以使电路在正确的位置展开。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片示教]画面中按[电路] - [开始示教]
的顺序触摸，显示[电路设计示教]对话框。

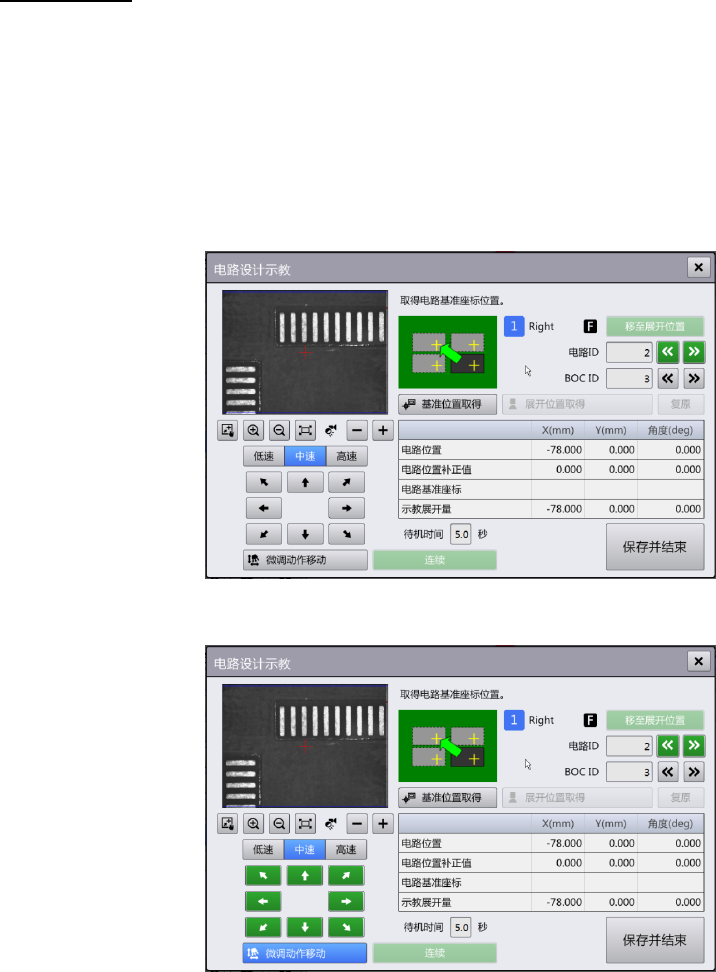

十字标记操作模式
微调动作移动模式
