第 2 章 系统概要 2- 4. 机器的构成 9 2 2-4- 2. 外观尺寸图 尺寸 双通道传送规格 A （ 传送长度 ） 998mm C （不含 LCD ） 1 , 8 95m m H （ 传送突出量 ） 8mm I( 从护罩前面到基 准侧基板传送通道 ) 752.5m m( 前面一侧 ) 尺寸 B （从 地 面到传送带上 面） 900mm E （ 从 地 面到护罩 上面 ① ） 1,440m m F （ 从 地 面到护罩 上面 ②…
第
2
章
系统概要
2-4.
机器的构成
8
2-4.
机器的构成

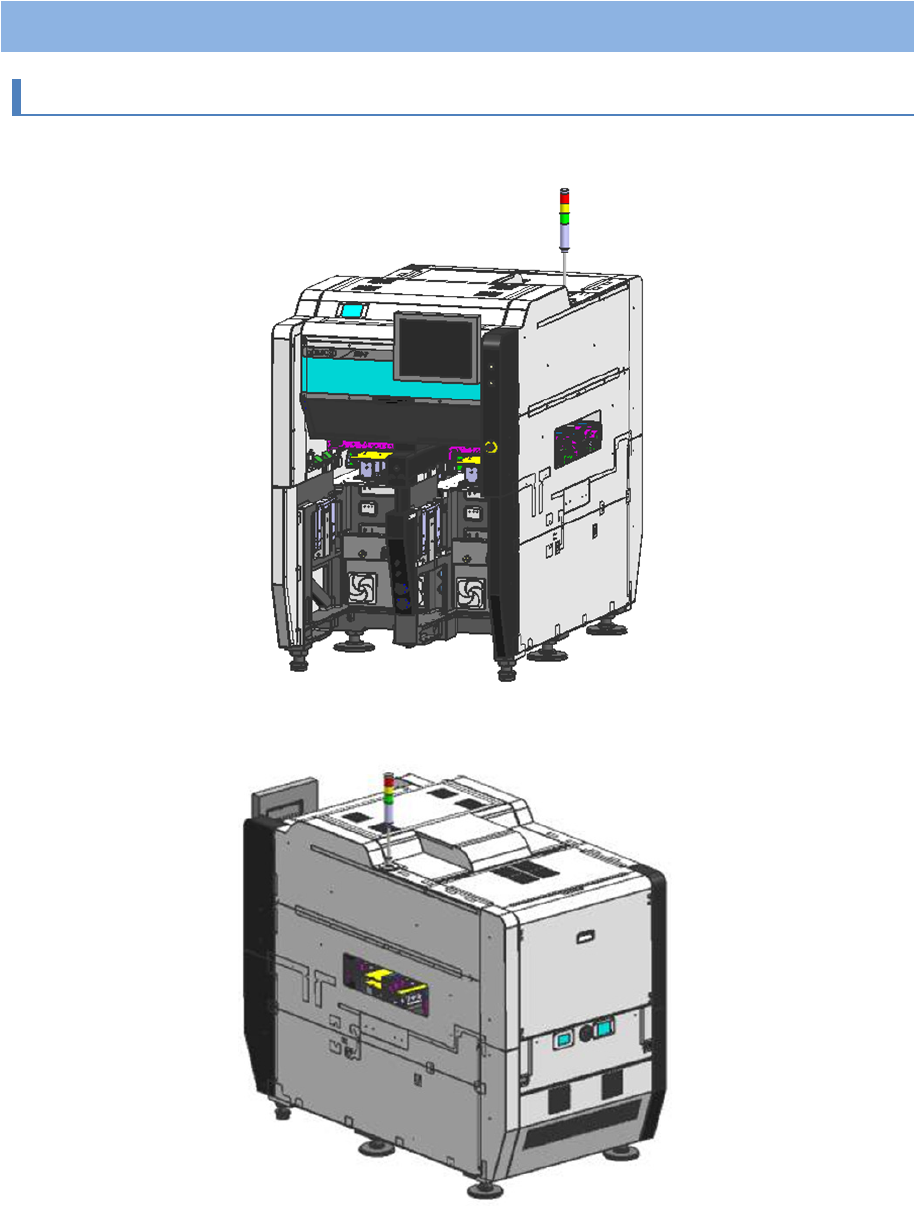

2-4-1.
整机示意图
前部
后部
第
2
章
系统概要
2-4.
机器的构成
9
2

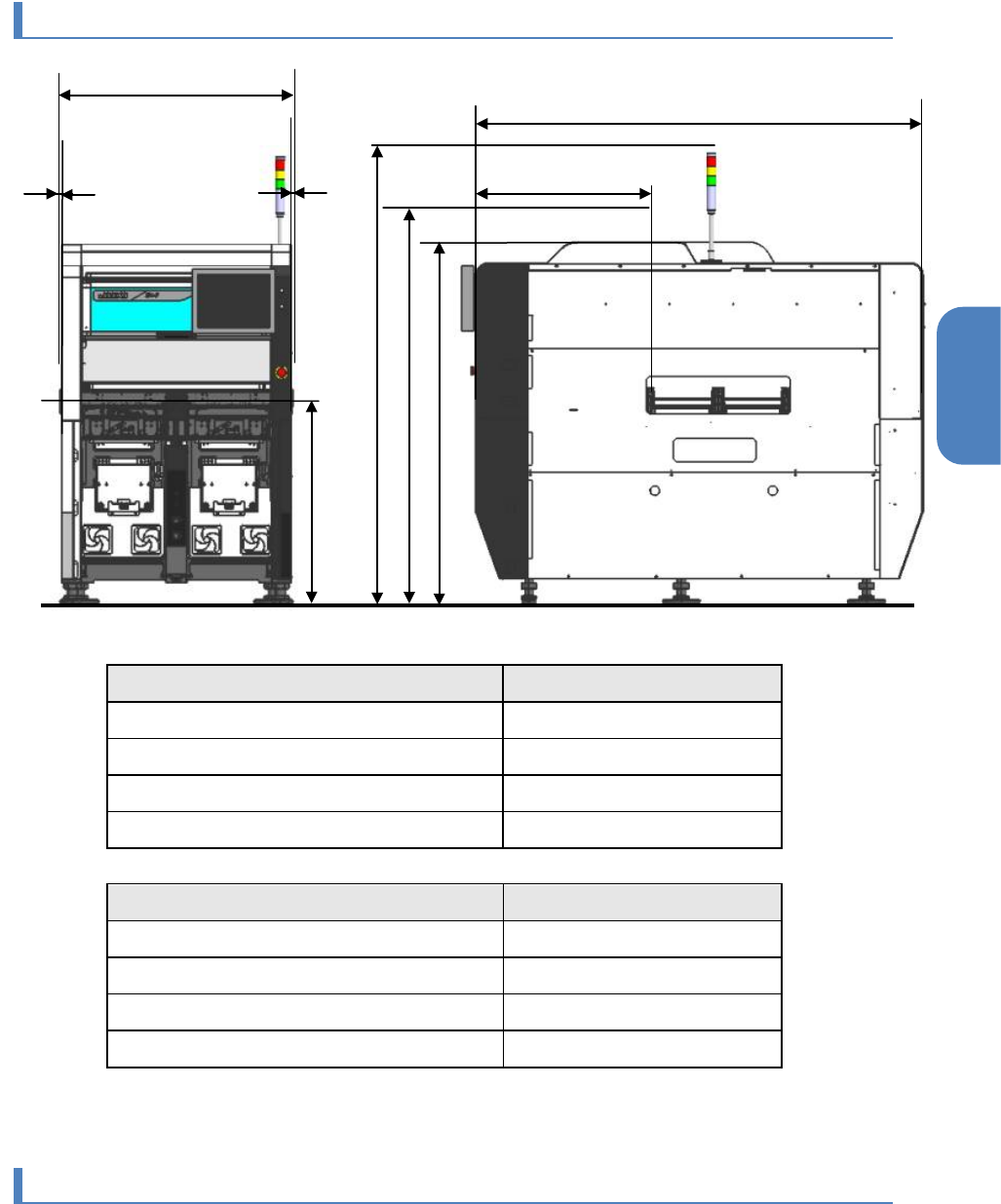

2-4-2.
外观尺寸图
尺寸
双通道传送规格
A
（传送长度）
998mm
C
（不含
LCD
）
1,895mm
H
（传送突出量）
8mm
I(
从护罩前面到基准侧基板传送通道
)
752.5mm(
前面一侧
)
尺寸
B
（从地面到传送带上面）
900mm
E
（从地面到护罩上面①）
1,440mm
F
（从地面到护罩上面②）
1,530mm
G
（从地面到信号灯上面）
1,920mm
最大突起物除外。
※
1
尺寸的公差为
±5mm
。
2-4-3.
主机重量
1,950kg ※台架，选购项类除外
H
H
C
B
G
F
E
I
A
第
2
章
系统概要
2-4.
机器的构成
10

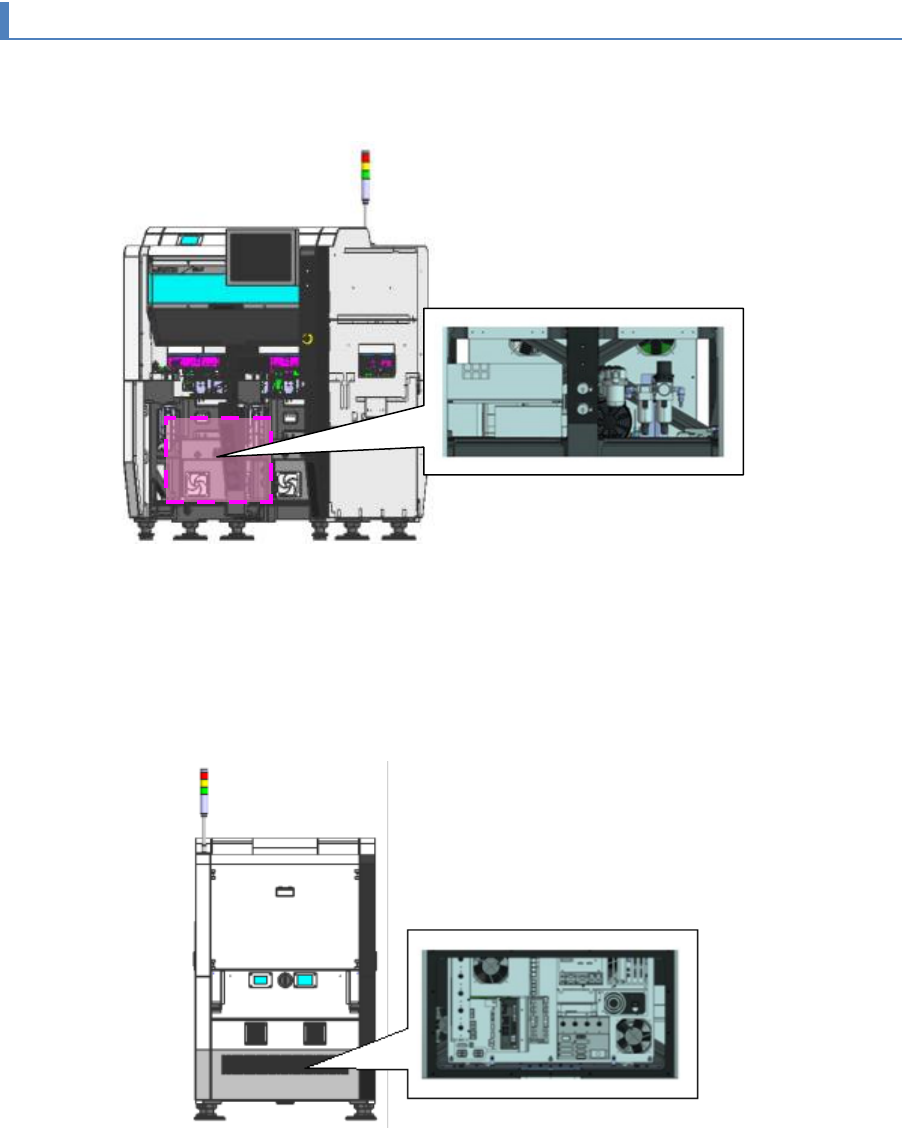

2-4-4.
各单元的名称
前部单元
后部单元
