第 4 章 操作篇 4- 16. 校准 334 4- 16. 校准 调整本机的机械 构造，或通过 精度测量计算补正量 ，确保自动运转时能 维持一定的机械动作 精度。 触摸 顶部菜单 中的 [ 校准 ] ，即显示此 菜单。 [ 校准 ] 仅在用户级别为 [ MAINT ENANCE （ 维护 ） ] 时，才会显示 。 校准菜单 菜单 操作 机器调整 • O CC 照明校准 • 算出 OCC 的像素率 • X Y 轴 自动校准 • 基准…
第
4
章
操作篇
4-15.
示教
333
4
摄像机移动到导入的基准坐标中选择的电路展开位置。
13
将十字标记移动到电路的示教点（展开坐标导入位置）上并调整。
摄像机图像中有电路的展开目标位置时，进行十字标记操作，其他情况下进行微调移动。
14
触摸
[
展开位置取得（取得电路展开坐标位置）
]
。
计算示教展开量并更新。
15
重复步骤
12
到
14
，调整所有的电路展开位置坐标。
16
触摸
[
待机时间
]
文本框，输入待机时间。
设定待机时间，用于确认展开位置的坐标。
17
触摸
[
连续
]
。
摄像机图像将向各电路基准位置的展开位置连续移动。确认与展开位置之间的偏移。
触摸[STOP]即中断。
18
触摸
[
保存并结束
]
。
保存示教结果，关闭[电路设计示教]对话框，显示[贴片数据示教]画面。
第
4
章
操作篇
4-16.
校准
334
4-16. 校准
调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。
触摸顶部菜单中的[校准]，即显示此菜单。
[校准]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。

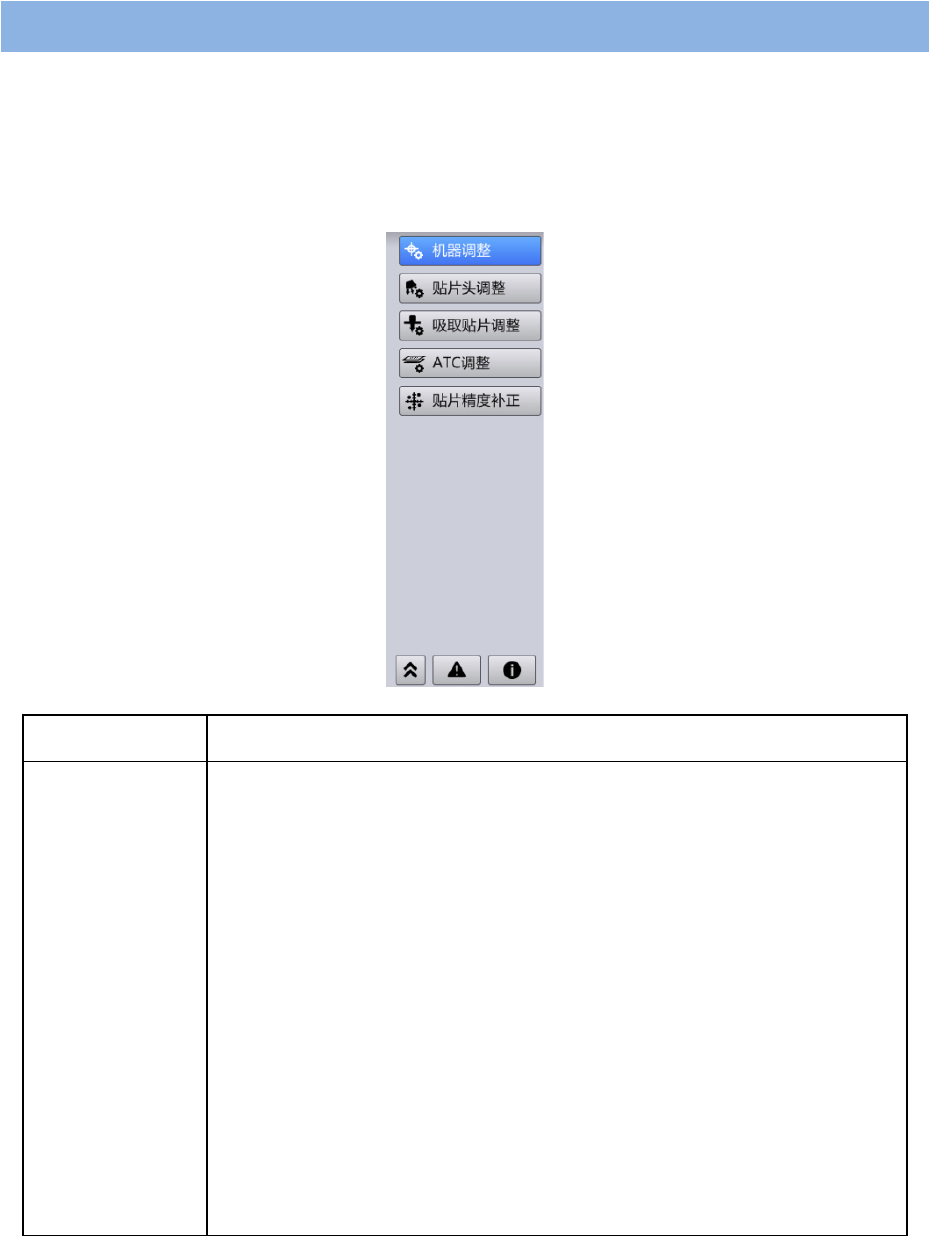

校准菜单
菜单
操作
机器调整 • OCC 照明校准
• 算出 OCC 的像素率
• XY 轴自动校准
• 基准标记位置测量
• 软件极限设定
• 基板弯曲检测传感器转出
• 基板面高度测量
• 吸嘴高度检测开关的高度测量
• 治具安置台的高度测量
• Z 轴原点自动校准
• Z 轴软件极限设定
• 支撑台的高度调整
第
4
章
操作篇
4-16.
校准
335
4
菜单
操作
贴片头调整
• RT/RN
原点自动校准
• H 轴原点自动校准
• H 轴软件极限设定
• 贴片头内传感器调整
• 元件摄像机照明校准
• 算出元件摄像机的像素率
• 吸取检查摄像机照明校准
• 算出吸取检查摄像机的像素率
吸取贴片调整
•
获取吸嘴前端位置
• 各吸嘴号的转录测量
• 转录校准
ATC
调整
进行
ATC
的调整。
贴片精度补正
执行贴片精度补正。

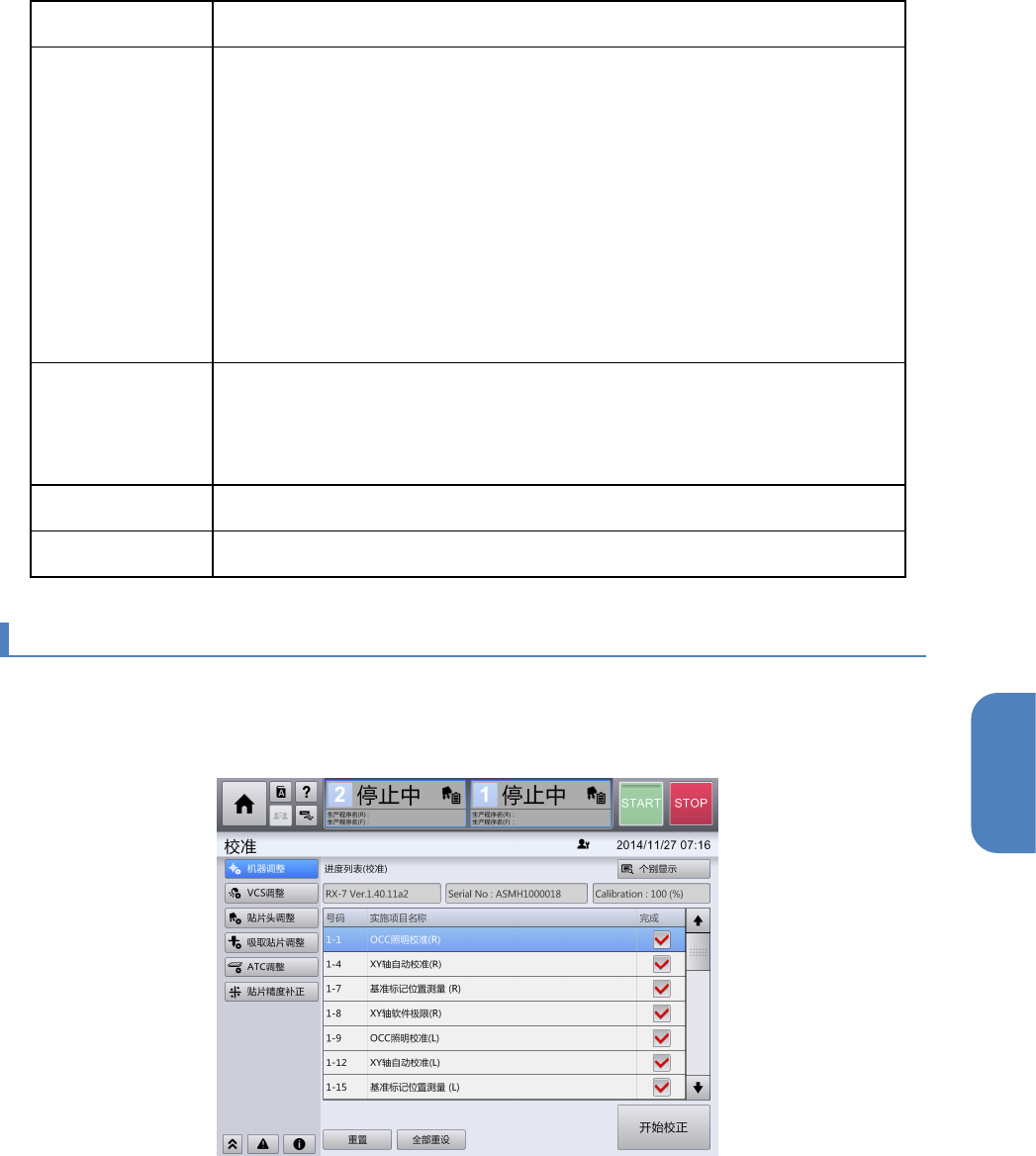

4-16-1. 机器调整
在[机器调整]画面中，可对本机的 XYZ 轴及 HMS 进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[机器调整]，即显示[机器调整]画面。
