第 4 章 操作篇 4- 16. 校准 337 4 4- 16 - 4. 吸取贴片 调整 在 [ 吸取贴片 调整 ] 画面中，可 对本机的贴片头进行 相关的校准。 触摸 [ 校准 ] 画面左侧的 子菜单面板中的 [ 吸取贴片调整 ] ，即 显示此画面。 4- 16 - 5. ATC 调整 在 [AT C 调整 ] 画面中，可对本机的贴 片头进行相关的校准 。 触摸 [ 校准 ] 画面左侧的 子菜单面板中的 [ AT C 调整 ] ，即 …
第
4
章
操作篇
4-16.
校准
336

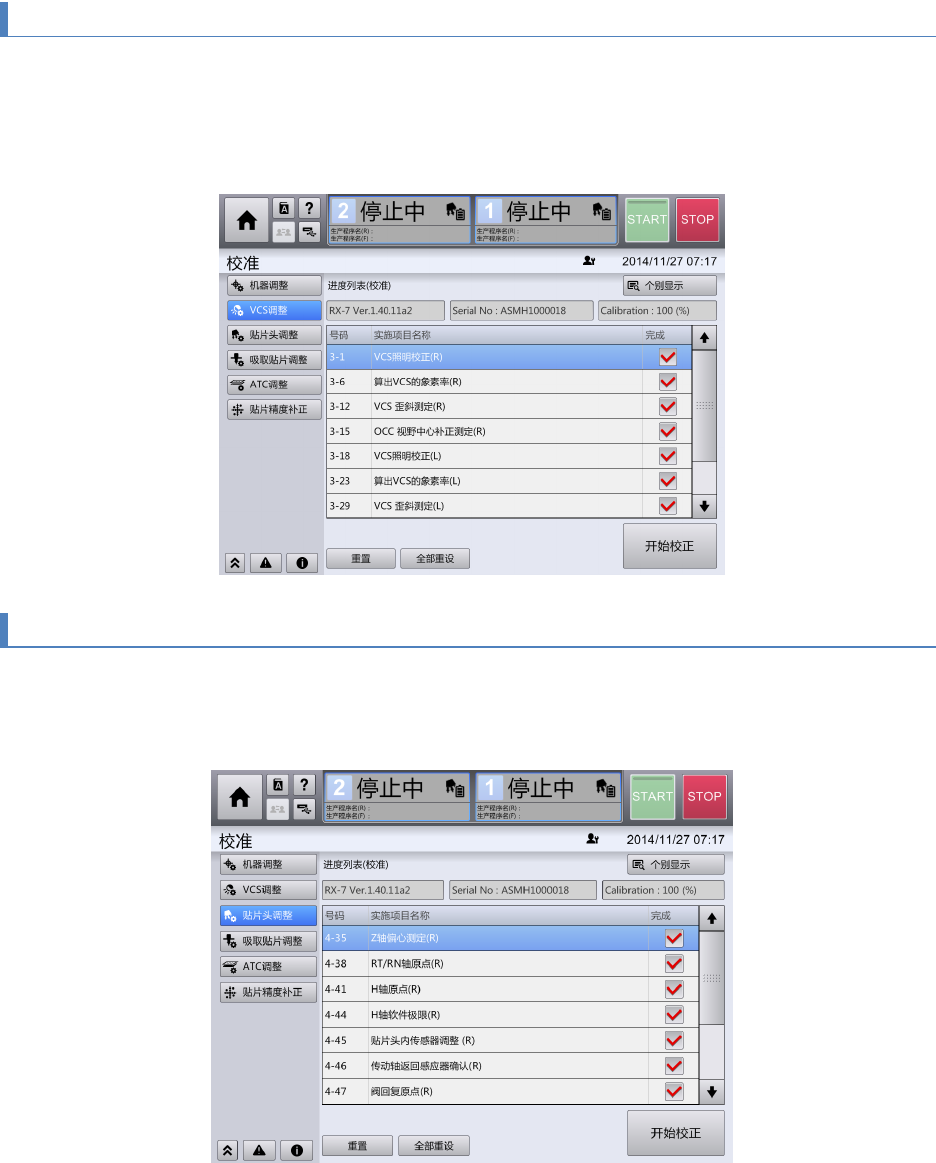

4-16-2. VCS 调整
［VCS 调整］画面，可进行 VCS 的照明以及像素速率的校准。
触摸［校准］画面左侧子菜单面板的［VCS 调整］，即显示［VCS 调整］画面。
未装备 VCS 单元的装置，不能选择［VCS 调整］菜单。
4-16-3. 贴片头调整
在[贴片头调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片头调整]，显示[贴片头调整]画面。
第
4
章
操作篇
4-16.
校准
337
4

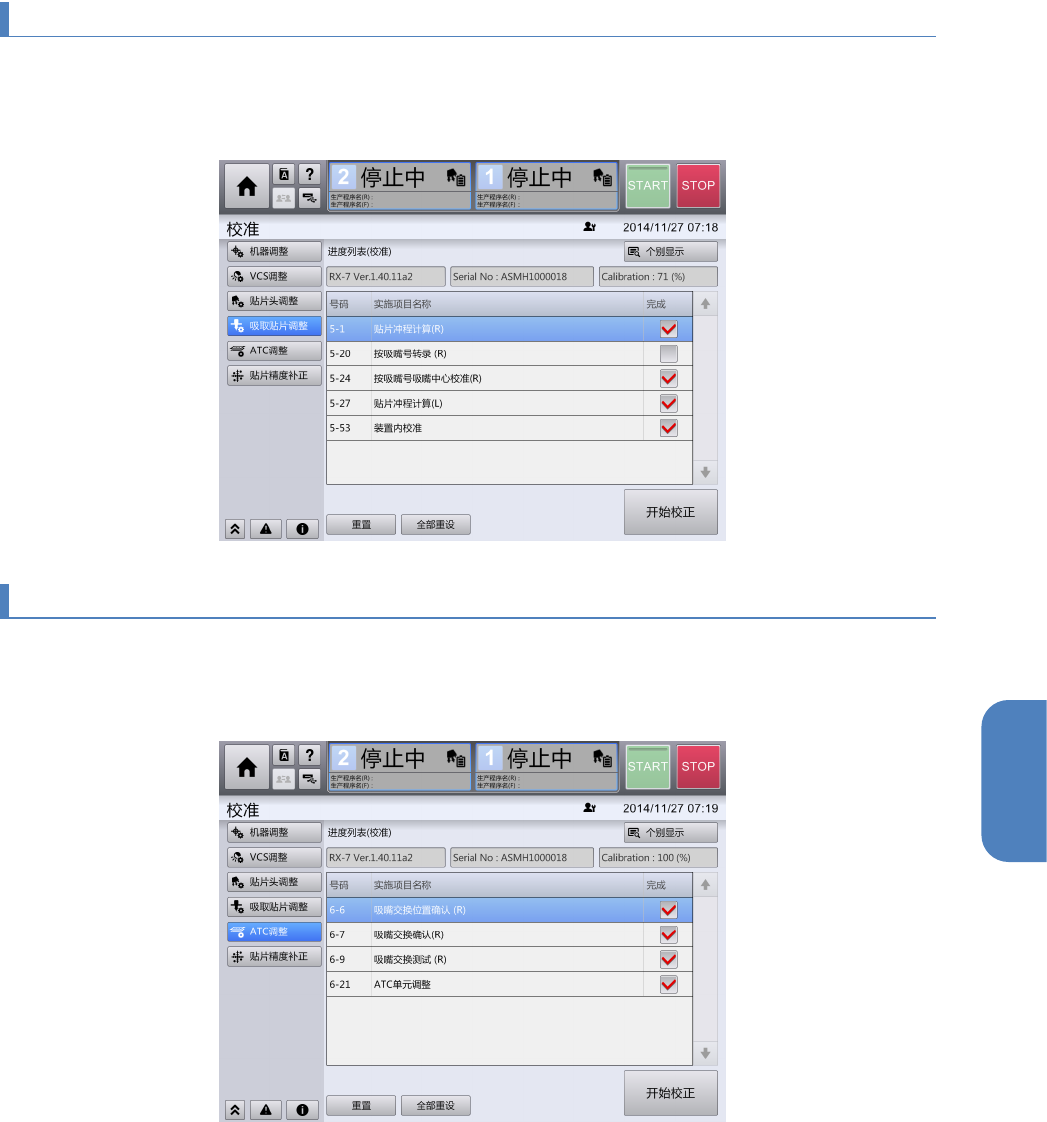

4-16-4. 吸取贴片调整
在[吸取贴片调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[吸取贴片调整]，即显示此画面。
4-16-5. ATC 调整
在[ATC 调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[ATC 调整]，即显示[ATC 调整]画面。
第
4
章
操作篇
4-16.
校准
338

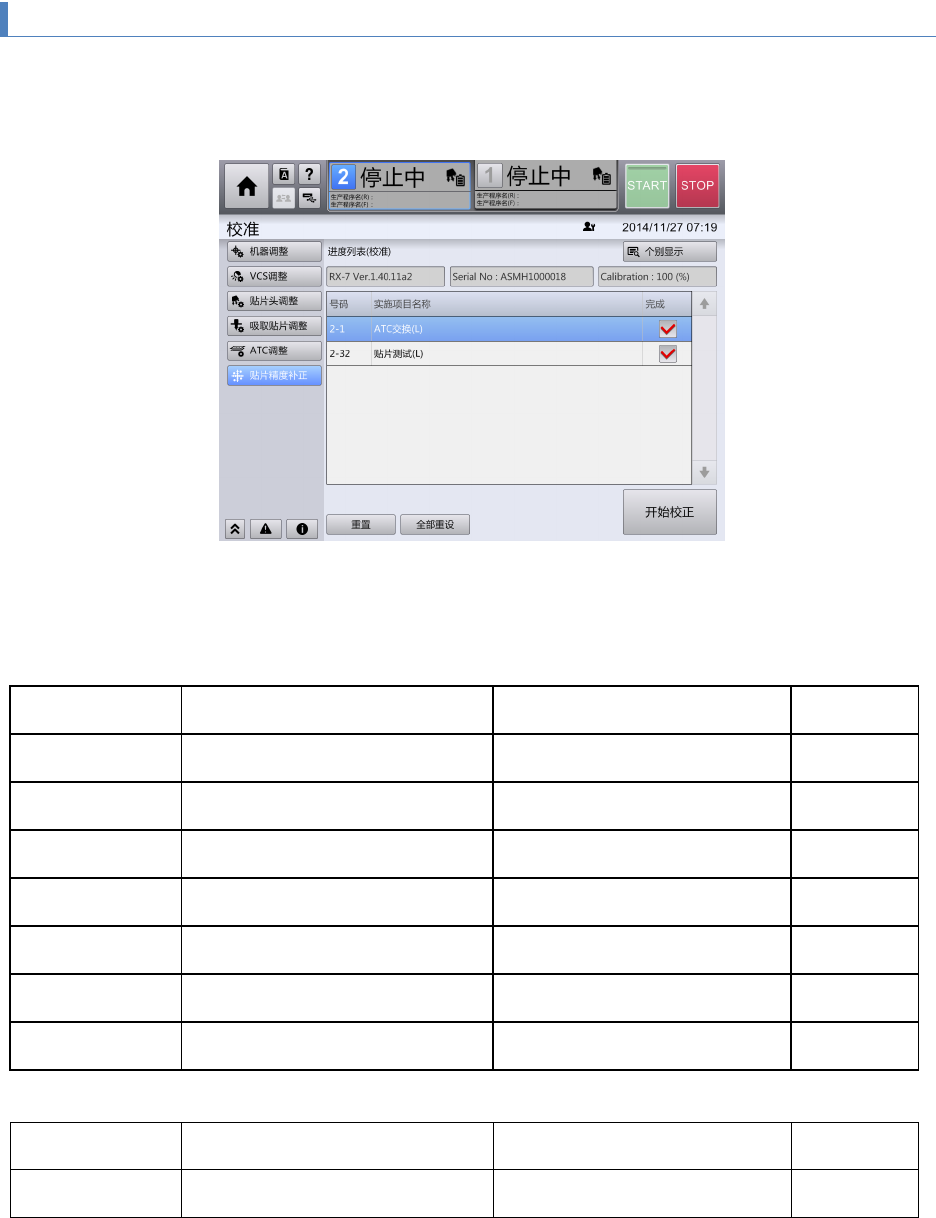

4-16-6. 贴片精度补正
在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902
PC BOARD MEASUREMENT
GLASS
简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001
GLASS BOARD RETAINER (S
SIZE)
玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
EZ768342104 BOLT HEXAGON SOCKET 4X12 6 角孔螺栓(C4X12) 2 个
NOZZLE
品号 品名（英） 品名（中） 数量
EZA1923868A NOZZLE SET HF0603R HF0603R 吸嘴 SET 4 set (16 个)
