4-16-6. 贴片精度补正
在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902
PC BOARD MEASUREMENT
GLASS
简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001
GLASS BOARD RETAINER (S
SIZE)
玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
EZ768342104 BOLT HEXAGON SOCKET 4X12 6 角孔螺栓(C4X12) 2 个
NOZZLE
品号 品名（英） 品名（中） 数量
EZA1923868A NOZZLE SET HF0603R HF0603R 吸嘴 SET 4 set (16 个)
第
4
章
操作篇
4-16.
校准
339
4
PARTS
品号 品名（英） 品名（中） 数量
-
KOA 公司制造的方形芯片电阻
0603R
384 个 / 次
※如果使用非 KOA 公司制造的方形芯片电阻实施贴装精度补正后，有可能识别失败，不能正常
补正。
上述的数量是 1 次补正所必要的最低数量。要进行多次或对多个 Head 进行来回补正时，请按
照补正次数准备相应的数量。
FEEDER
品号 品名（英） 品名（中） 数量
40143834 EF08HS_R_C 电动供料器 8mm 半单 R_（中） 1 个
40143836 EF08HD_R EF08HD_R 1 个
※上述 FEEDER 中，请准备一种。
贴片精度补正的步骤
1
、选择单元
选择要实施贴装精度补正的单元。
※以下以选择单元 1 为示例。
第
4
章
操作篇
4-16.
校准
340

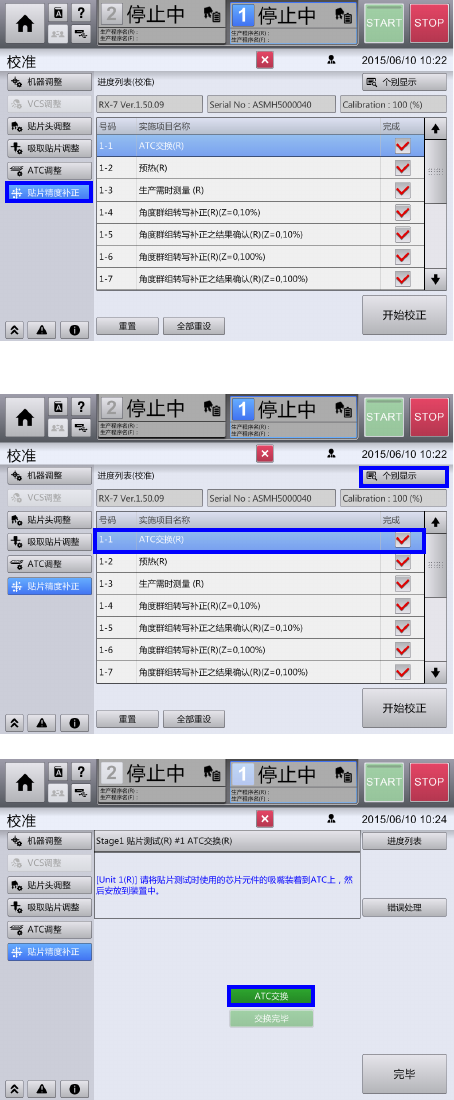

2
、选择贴片精度补正
选择『校准』画面内『贴片精度补
正』。
3
、准备吸嘴
3-1
、选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别
显示』。
3-2
、执行
ATC
交换
(R)
选择『ATC 交换』。
